氣動液壓三通球閥

內容摘要

氣動液壓三通球閥是采用體式高壓鍛造閥體，小口徑，高壓力的球閥和AT氣動執行器組成。主閥采用不銹鋼或優質鍛鋼件，表面進行發黑或鍍鉻處理。其外表美觀，操作方便，密封性能可靠。氣動液壓三通球閥適用于液壓系統管路中作接通和切斷用，本閥適用于液壓系統、化工、煉油設備三路管中的流向切換。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動液壓三通球閥參數表

產品品牌：	始高閥門	產品名稱：	氣動液壓三通球閥
產品型號：	Q614F-320P/Q615F-320P	閥體材質：	不銹鋼304
連接方式：	內螺紋	適用壓力：	32MPa
公稱通徑：	DN8~DN50	驅動方式：	氣動
適用介質：	水、液壓油、氣體等	適用溫度：	-20°C ~ +150°C
執行器形式：	AT氣動執行器/PT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關兩位控制、4-20mA模擬量控制	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

氣動液壓三通球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。可采用智能控制與定位，與電氣閥門定位器配套，輸入4-20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。氣氣動高壓三通球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。

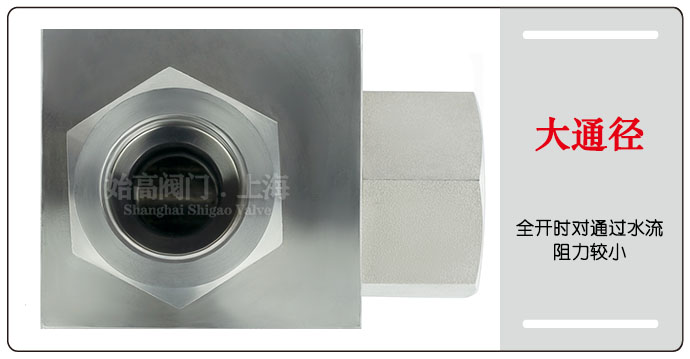

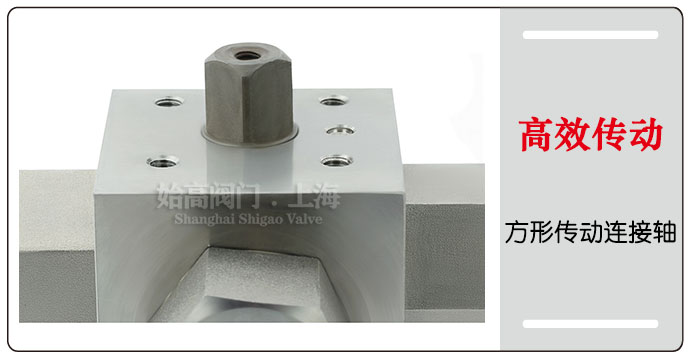

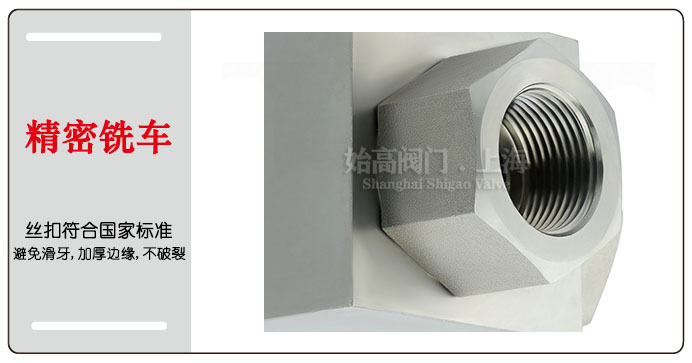

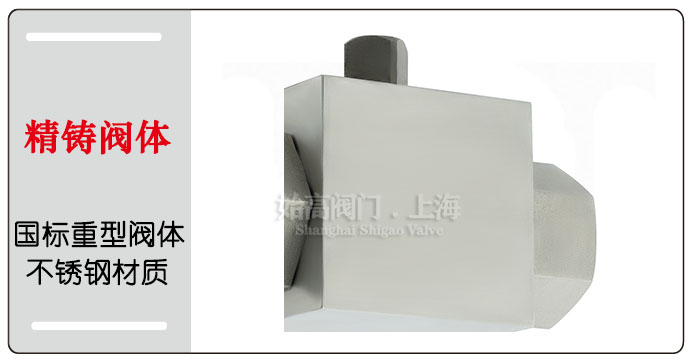

閥門細節Details of valves

外形尺寸Overall Dimension

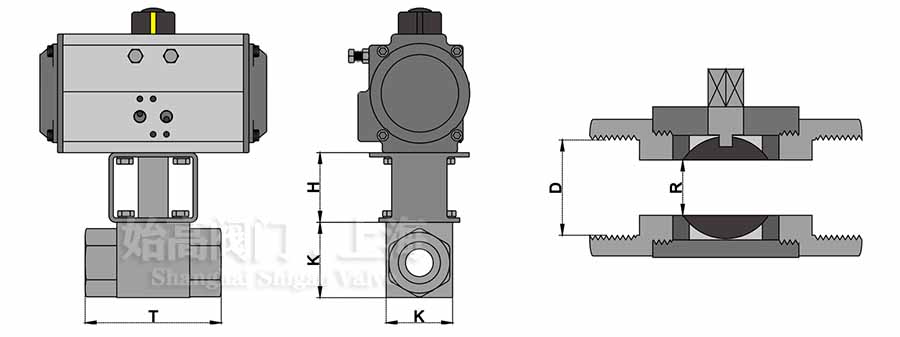

氣動液壓三通球閥尺寸圖

DN	T	H	C	K	D	R
8	83	43	48	34	G1/4"	6
10	83	43	48	34	G3/8"	8
15	83	43	48	34	G1/2"	10
20	103	53	62	45	G3/4"	14.5
25	113	64	62	56	G1"	19.6
32	125	68	62	60	G1-1/4"	24.5
40	136	70	73	66	G1-1/2"	30
50	160	88	73	80	G2"	39.6

結語Conclusion

氣動液壓三通球閥由氣動執行機構和三通內螺紋高壓球閥組成�？蛇x用電磁換向閥切斷管內介質。適用于介質為液壓油，空氣，水等介質工況。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動液壓三通球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
