不銹鋼法蘭球閥YHQ41F上裝式斜面球閥
| 內容摘要 |
YHQ41F上裝式斜面球閥采用楔式上裝型，結構新穎，性能優異。目前球閥大多為側裝式，此種結構普遍存在著啟閉力矩大，并且因溫差及管道安裝應力的影響而大大增加了啟閉力矩或者造成泄漏。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
上裝式斜面球閥參數表
| 產品品牌： | 始高閥門 | 產品名稱： | 上裝式斜面球閥 |
| 產品型號： | YHQ41F | 閥體材質： | 碳鋼/不銹鋼 |
| 連接方式： | 法蘭 | 公稱通徑： | DN15~DN250 |
| 驅動方式： | 手動 | 適用介質： | 水、蒸汽、油等 |
| 適用溫度： | -20℃-325℃ | 公稱壓力： | 1.6MPa-10MPa/class150-class600 |
| 設計標準： | GB/T12237|API 608|API 6D|ASME B16.34 | 結構長度標準： | GB/T12221|ASME B16.10|API 6D|ASME B16.10 |
| 法蘭標準： | GB/T9113 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
上裝式斜面球閥簡介
YHQ41F上裝式斜面球閥采用楔式上裝型，結構新穎，性能優異。目前球閥大多為側裝式，此種結構普遍存在著啟閉力矩大，并且因溫差及管道安裝應力的影響而大大增加了啟閉力矩或者造成泄漏。

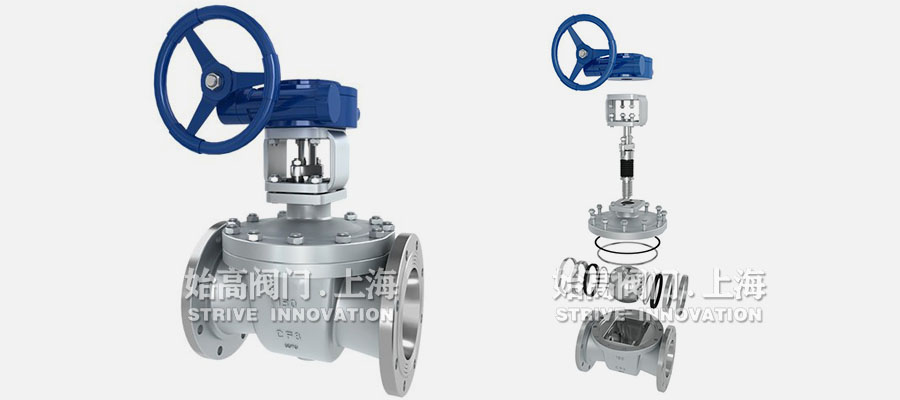

上裝式斜面球閥的結構特點
1、獨特的結構密封更加可靠，兩閥座密封面設計成楔形兩斜面，球體上部有一彈簧。在彈簧力的作用下，閥座密封面與球體緊密貼合，形成可靠的密封。
2、閥桿凸肩結構即可防脫又保證了上密封性能閥桿下端設有凸肩，可在閥體內壓異常升高時，防止閥桿脫出。在彈簧及介質力的作用下，閥桿凸肩壓緊墊片，形成上密封效果。
3、防火、防靜電結構在球體與閥座之間設置有防火金屬環。在意外火災閥座燒損后，金屬環壓在球體上起到密封作用。確保系統的安全，防止重大事故發生。球體上部的預緊彈簧可將球體與閥座摩擦產生的靜電經導線導入地下。
4、閥門的啟閉力矩小，安裝維修方便。

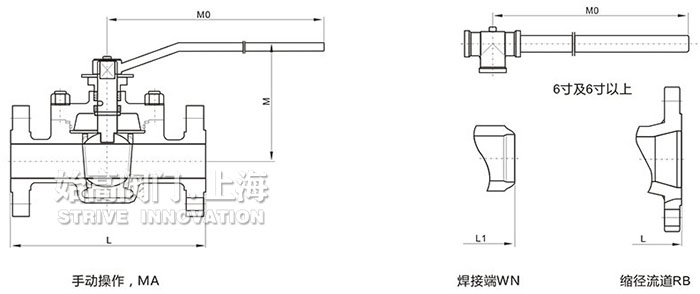

上裝式斜面球閥的外形尺寸和連接尺寸
| DN | NPS | L(RF) | L1(WN) | L2(RJ) |
| 15 | 1/2 | 165 | 165 | - |
| 20 | 3/4 | 191 | 191 | - |
| 25 | 1 | 216 | 216 | - |
| 40 | 1-1/2 | 241 | 241 | - |
| 50 | 2 | 292 | 292 | - |
| 65 | 2-1/2 | 330 | 330 | - |
| 80 | 3 | 356 | 356 | - |
| 100 | 4 | 432 | 432 | - |
| 150 | 6 | 559 | 559 | - |
| 200 | 8 | 660 | 660 | - |
| 250 | 10 | 787 | 787 | - |
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的上裝式斜面球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
