| 內容摘要 |
高平臺法蘭球閥具有流通能力大、結構緊湊、密封性能好、壽命長等特點,經濟實用、易于維護。廣泛應用于石油、化工、天然氣、電力、冶金、食品、制藥等要求嚴密切斷的場合,也可適用于水、蒸汽、油品、液化氣、天然氣、煤氣等介質。 |
| 詢價請直接撥打021-31261651至銷售部,或通過右側企業QQ在線咨詢。 |
| 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌: | 始高閥門 | 產品名稱: | 高平臺法蘭球閥 |
| 產品型號: | Q41F | 閥體材質: | WCB/CF8/CF8M/304/316 |
| 連接方式: | 法蘭 | 公稱通徑: | DN15~DN200 |
| 驅動方式: | 手動 | 適用介質: | 水、蒸汽、油等 |
| 適用溫度: | 軟閥座:-29℃~200℃/金屬閥座:-196℃~400℃ | 公稱壓力: | PN16-PN40 |
| 密封材料: | 日本大金密封 | 設計標準: | GB/T 12237-2007 |
| 溫度壓力: | GB/T12224-2015 | 防火標準: | API 607/JB/T6899-1993 |
| 結構長度: | GB/T 12221-2005|JB 1686-75 | 法蘭標準: | HG/T 20592-2009|JB/T79-2015 |
| 檢測標準: | GB/T 13927-2008|JB/T9092-1999 | 制造標準: | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
高平臺法蘭球閥具有流通能力大、結構緊湊、密封性能好、壽命長等特點,經濟實用、易于維護。廣泛應用于石油、化工、天然氣、電力、冶金、食品、制藥等要求嚴密切斷的場合,也可適用于水、蒸汽、油品、液化氣、天然氣、煤氣等介質。另外可根據客戶的需要選擇防火型、特殊硬化處理型、提供更安全、更廣泛的應用。

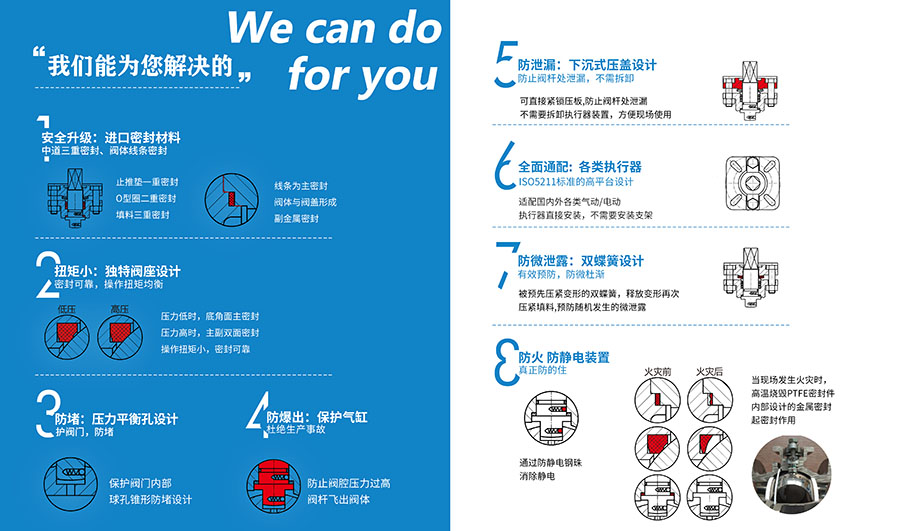

-閥體采用精密鑄造或鍛造,結構緊湊、外觀美觀。O型球閥閥芯、閥桿做旋轉運動,轉動閥芯時閥芯閥座始終緊密接觸,具有強的剪切能力;
-可設計閥座由圓柱彈簧或碟簧預載,具有自動補償、自密封和閥門中腔自動泄壓功能,適用于高溫、高壓場合;
-閥球旋轉設計能夠保證閥球運行平穩,減少操作扭矩;
-雙關雙斷設計保證閥球完全開啟和完全關閉。多種密封結構可選擇,保證使用壽命及可靠性。密封結構可選用閥前閥座密封(推薦),閥后閥座密封,閥前閥后同時密封(特定工況使用)。密封有軟硬密封可選擇,密封表面可硬化處理,適用于多種工況;
-閥門中腔自動泄壓設計,閥門體腔停留介質溫度升高而引起異常升壓時,不需通過安全閥,而緊靠閥座功能就可自動泄壓,提高閥門在輸送液體介質時安全性;
-緊急注脂救護,在有些特殊場合,由于介質中的異物或火災造成閥座密封意外失效,注脂閥提供了與注脂槍快速連接,方便快捷地將密封指注入到閥座密封部位,緩解泄漏;
-球閥有防火結構、防靜電結構、防閥桿吹出結構設計;
-加長型閥桿設計,可適用于低溫場合。
![]() |
No. | 零件名稱 | 材料 |
| 1 | 閥體 | WCB/CF8/CF8M/CF3M等 | |
| 2 | 閥蓋 | WCB/CF8/CF8M/CF3M等 | |
| 3 | 球體 | SS304/SS316/SS316L/SS316L+STL等 | |
| 4 | 閥座 | PTFE/PPL/金屬密封等 | |
| 5 | 閥桿 | 304/SS316/316L17-4PH/S20910 | |
| 6 | 中頭墊片 | PTFE/PPL/金屬墊片 | |
| 7 | 倒密封 | PTFE/PPL/不銹鋼纏繞石墨 | |
| 8 | O型圈 | 氟橡膠 | |
| 9 | 填料 | PTFE/PPL/柔性石墨 | |
| 10 | 填料壓蓋 | SS304 | |
| 11 | 蝶形彈簧 | SS304 | |
| 12 | 螺帽 | 2H/SS304 | |
| 13 | 壓蓋 | CF8 | |
| 14 | 螺栓 | B7/SS304 | |
| 15 | 螺帽 | 2H/SS304 | |
| 16 | 螺栓 | B7/SS304 |

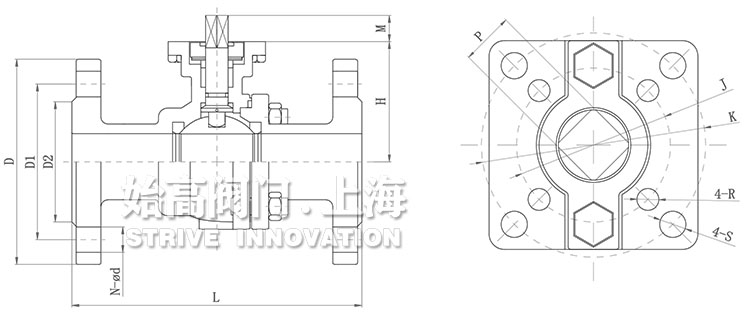

| SIZE | 壓力 | L | D2 | D1 | D | N-d | M | H | J | K | P | R | S |
| DN15 | PN16~40 | 130 | 45 | 65 | 95 | 4-14 | 48 | 36 | 42 | 9 | 6 | 6 | 6 |
| DN20 | PN16~40 | 130 | 58 | 75 | 105 | 4-14 | 11 | 53 | 36 | 42 | 9 | 6 | 6 |
| DN25 | PN16~40 | 140 | 68 | 85 | 115 | 4-14 | 13 | 64 | 42 | 50 | 11 | 6 | 7 |
| DN32 | PN16~40 | 140 | 68 | 85 | 115 | 4-14 | 13 | 64 | 42 | 50 | 11 | 6 | 7 |
| DN40 | PN16~40 | 165 | 88 | 110 | 150 | 4-18 | 16 | 76 | 50 | 70 | 14 | 7 | 9 |
| DN50 | PN16~40 | 203 | 102 | 125 | 165 | 4-18 | 16 | 85 | 50 | 70 | 14 | 7 | 9 |
| DN65 | PN16 | 222 | 122 | 145 | 185 | 8-18 | 19 | 104 | 70 | 102 | 17 | 9 | 11 |
| PN25/PN40 | 241 | 122 | 145 | 185 | 8-18 | 19 | 104 | 70 | 102 | 17 | 9 | 11 | |
| DN80 | PN16 | 241 | 138 | 160 | 200 | 8-18 | 19 | 114 | 70 | 102 | 17 | 9 | 11 |
| PN25/PN40 | 283 | 138 | 160 | 200 | 8-18 | 19 | 114 | 70 | 102 | 17 | 9 | 11 | |
| DN100 | PN16 | 305 | 158 | 180 | 220 | 8-18 | 19 | 140 | 70 | 102 | 17 | 9 | 11 |
| PN25/PN40 | 305 | 162 | 190 | 235 | 8-22 | 19 | 140 | 70 | 102 | 17 | 9 | 11 | |
| DN125 | PN16 | 356 | 188 | 210 | 250 | 8-18 | 24 | 183 | 102 | 125 | 22 | 11 | 14 |
| PN25/PN40 | 381 | 188 | 220 | 270 | 8-26 | 24 | 183 | 102 | 125 | 22 | 11 | 14 | |
| DN150 | PN16 | 394 | 212 | 240 | 285 | 8-22 | 29 | 202 | 125 | 140 | 27 | 14 | 18 |
| PN25/PN40 | 403 | 218 | 250 | 300 | 8-26 | 29 | 202 | 125 | 140 | 27 | 14 | 18 | |
| 200 | PN16 | 457 | 268 | 295 | 340 | 12-22 | 29 | 253 | 125 | 140 | 27 | 14 | 18 |
| PN25 | 502 | 268 | 310 | 365 | 12-26 | 29 | 253 | 140 | 165 | 27 | 18 | 22 | |
| PN40 | 502 | 285 | 320 | 375 | 12-30 | 29 | 253 | 140 | 165 | 27 | 18 | 22 |
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的高平臺法蘭球閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。 |
|
