Q61F全通徑全焊接球閥

產品信息
產品型號：Q61F	021-31261651
產品口徑：DN15-DN250	www.hsbf-brake.com
產品壓力：1.6MPa-4.0MPa	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、全通徑全焊接球閥相關概述

Q61F全通徑全焊接球閥的整體結構采用全焊接的工業結構，使閥門的內、外密封得到了極大的提高，閥門的重量得到了很大的降低(特別是DN300以下口徑)使閥門的安裝變得更為便捷，不僅降低了工程施工的成本，也節省了時間。全焊接球閥廣泛應用于城市燃?xì)獾牡叵鹿芫€，天然氣輸送管線，調壓站等領域。

二、全通徑全焊接球閥的特點

1、閥體采用無縫鋼管壓制成型。
2、閥門的整體結構采用全焊接制造工藝，減少了外泄漏；閥門重量大大減輕，安裝更便捷。
3、采用彈性墊圈及碳纖維增強密封圈，可經手幾萬次往復運動無泄漏，保證閥門的使用壽命。
4、閥門的密封可以在-40℃-200℃的條件下連續使用而不會失效。
5、連接方式有對焊、法蘭、螺紋連接等形式，開啟采用手柄、蝸輪傳動、電動等方式。
6、長桿直埋焊接球閥可以深埋地下，不用設置閥門井，操作者只需在地上用手柄或蝸輪傳動機構操作即可，非常方便。

三、全通徑全焊接球閥參數表

公稱通徑：DN15-DN250	公稱壓力：1.6MPa-4.0MPa	適用介質：水、氣、油等
適用溫度：-20℃-200℃	閥體材質：碳鋼、不銹鋼	操作形式：手柄

四、全通徑全焊接球閥尺寸表

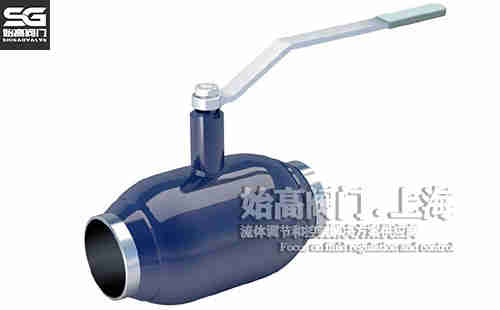

全通徑全焊接球閥尺寸全通徑全焊接球閥實物

口徑	L	A	H	H1	d	D1	D(GB)	D(DIN)
15	230	120	97	45	15	42.4	22	21.3
20	230	150	103	46	20	48.3	25	26.9
25	260	150	109	48	25	60.3	32	33.7
32	260	190	119	63	32	76.1	38	42.4
40	300	190	125	67	38	88.9	45	48.3
50	300	275	183	82	50	114.3	57	60.3
65	300	275	196	87	65	139.7	73	76.1
80	325	275	219	104	80	168.3	89	88.9
100	325	415	242	104	100	177.8	108	114.3
125	350	540	278	118	125	219.1	133	139.7
150	400	745	275	130	150	273	159	188.3
200	530	-	-	-	200	355.6	219	219.1
250	550	-	-	-	250	426	273	273

五、相關應用

全焊接球閥是由碳化特氟龍密封環及蝶形彈簧構成的，所以對壓力和溫度的變化適應能力強，在標注壓力和溫度范圍內不會產生任何泄漏。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q61F全通徑全焊接球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
