德標旋啟式止回閥

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

德標旋啟式止回閥參數表

產品品牌：	始高閥門	產品名稱：	德標旋啟式止回閥
產品型號：	H44H	閥體材質：	GS-C25;CF8;CF8M
連接方式：	法蘭式	公稱通徑：	DN50~DN1000
公稱壓力：	PN16;PN25;PN40	適用介質：	水、油、蒸汽等
適用溫度：	≤425℃	設計標準：	DIN EN 13709:2003
結構長度：	DIN EN 558-1:1995	法蘭標準：	DIN EN 1092-1:2002
檢查和試驗：	DIN EN 12266:2003	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

德標旋啟式止回閥簡介

H44H德標旋啟式止回閥采用內裝搖臂旋啟式結構，閥門的啟閉件都裝于閥體內部，不穿透閥體，整體沒有外漏點，杜絕閥門外泄的可能。旋啟式止回閥搖臂和閥瓣連接處采用球面連接的結構，使得在360°范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a(bǔ)償。廣泛應用于石油、化工、制藥、化肥、電力行業、低溫等各種工況的管路上。德標旋啟式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。

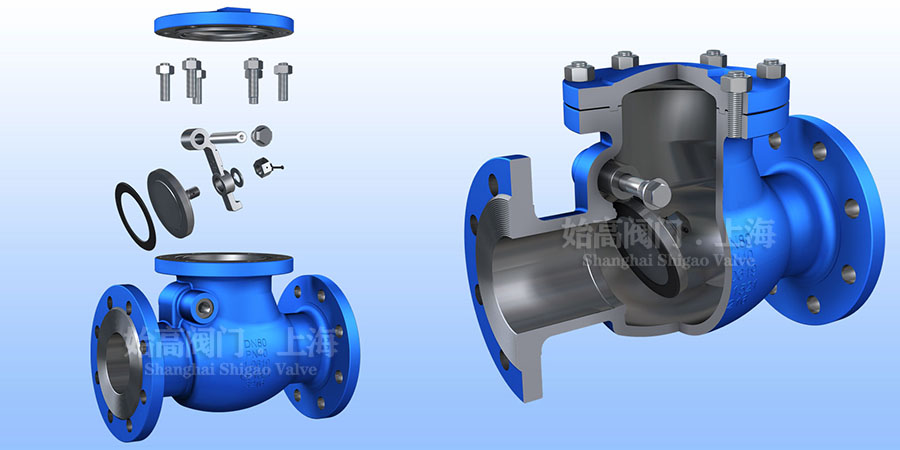

德標旋啟式止回閥結構圖

德標旋啟式止回閥的結構特點

1、產品結構緊湊合理、密封可靠、性能優良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。

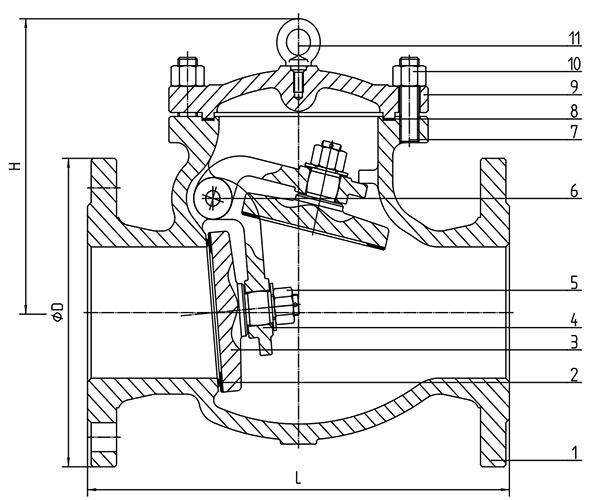

德標旋啟式止回閥的外形和連接尺寸

德標旋啟式止回閥外形尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	500	600	700	800	900	1000
L RF/BW	200	240	260	300	350	400	500	600	700	800	900	1100	1300	1500	1700	1900	2100
D	165	185	200	220	250	285	340	405	460	520	580	715	840	910	1025	1125	1255
H	150	180	200	225	270	300	355	390	445	495	530	620	730	-	-	-	-

結語

德標旋啟式止回閥嚴格按DIN標準設計制造，銷軸與閥瓣連接采用內裝式結構，性能優良，密封可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的德標旋啟式止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
