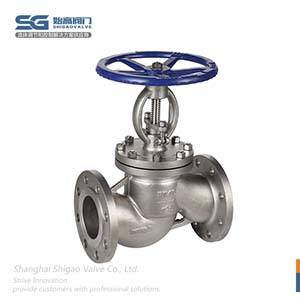

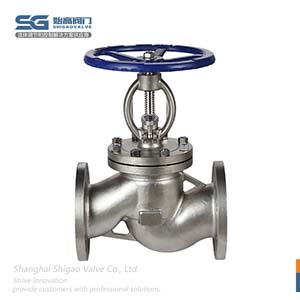

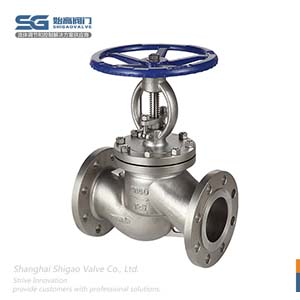

不銹鋼法蘭截止閥

內容摘要

J41W不銹鋼法蘭截止閥是截止閥中的一種，對閥體材質要求比較高，一般有301、304、316等幾種材質選擇。廣泛應用于化工，船舶，醫藥，食品機械等行業。不銹鋼截止閥分為手動不銹鋼截止閥，氣動不銹鋼截止閥，電動不銹鋼截止閥。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	不銹鋼法蘭截止閥
產品型號：	J41W	閥體材質：	不銹鋼
連接方式：	法蘭連接	公稱通徑：	DN15~DN600
驅動方式：	手動	適用介質：	水、油、氣
適用溫度：	-20℃-425℃	公稱壓力：	PN10~PN64
設計標準：	GB/T 12235	結構長度標準：	GB/T 12221
法蘭標準：	JB/T 74-90、GB/T 9113	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

不銹鋼法蘭截止閥簡介

J41W不銹鋼法蘭截止閥是截止閥中的一種，對閥體材質要求比較高，一般有301、304、316等幾種材質選擇。廣泛應用于化工，船舶，醫藥，食品機械等行業。不銹鋼截止閥分為手動不銹鋼截止閥，氣動不銹鋼截止閥，電動不銹鋼截止閥。不銹鋼截止閥是使用廣泛的一種閥門之一，由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。

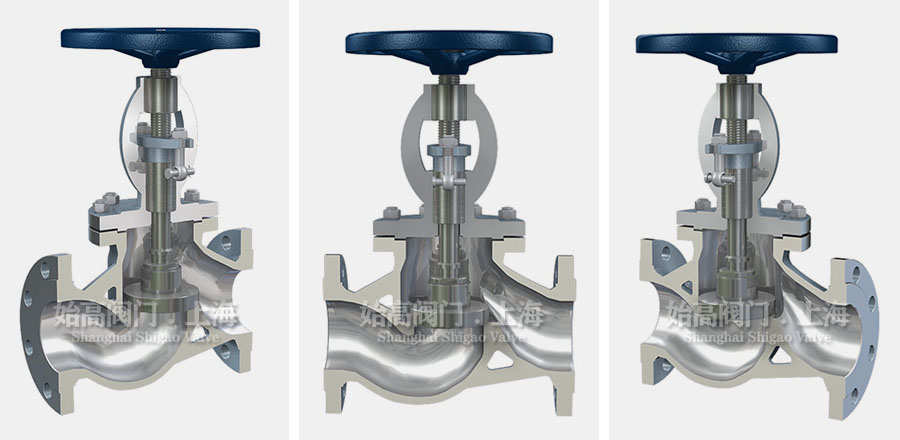

不銹鋼法蘭截止閥結構圖

不銹鋼法蘭截止閥的結構特點

1、結構比閘閥簡單，制造與維修都比較方便。
2、密封面不易磨損及擦傷，密封性能好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
3、啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
4、流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。

不銹鋼法蘭截止閥的主要外形和連接尺寸

不銹鋼法蘭截止閥尺寸圖

通徑	L	D	D1	D2	b-f	z-d	H	D0
10	130	90	60	40	14-2	4-14	198	120
15	130	95	65	45	14-2	4-14	218	120
20	150	105	75	55	14-2	4-14	230	140
25	160	115	85	65	14-2	4-14	240	160
32	180	135	100	78	16-2	4-18	250	180
40	200	145	110	85	16-3	4-18	262	200
50	230	160	125	100	16-3	4-18	280	240
65	290	180	145	120	18-3	4-18	327	280
80	310	195	160	135	20-3	8-18	355	280
100	350	215	180	155	20-3	8-18	415	320
125	400	245	210	185	22-3	8-18	460	360
150	480	280	240	210	24-3	8-23	510	400
200	600	335	295	265	26-3	12-23	588	400
250	650	405	355	320	30-3	12-25	725	450
300	750	460	410	375	30-4	12-25	925	500
350	850	520	470	435	34-4	16-25	1030	600
400	950	580	525	485	36-4	16-30	1170	700
450	1050	640	585	545	40-4	20-30	1220	800
500	1150	705	650	608	44-4	20-34	1410	900
600	1350	840	770	718	48-5	20-41	1610	1000

截止閥

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的不銹鋼法蘭截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
