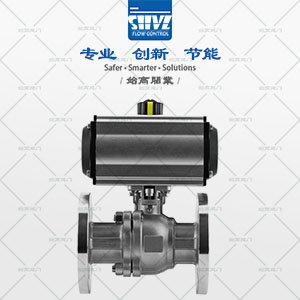

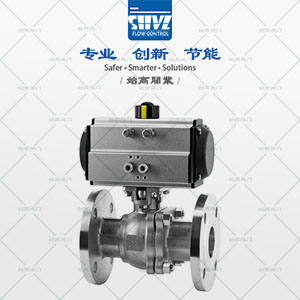

氣動不銹鋼法蘭球閥

內容摘要

氣動不銹鋼法蘭球閥采用兩塊式浮動球結構。全通徑設計，滿足管線清管的要求，具有最大的流通能力。閥體整體采用硅溶膠技術鑄造，表面光滑無毛刺，加工方便。本閥應用于管線截斷或接通管路中的介質，適用于兩位切斷或調節的場合。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動不銹鋼法蘭球閥參數表

產品品牌：	始高閥門	產品名稱：	氣動不銹鋼法蘭球閥
產品型號：	Q641F	閥體材質：	不銹鋼304、316、316L
連接方式：	法蘭	適用壓力：	1.6Mpa-6.4Mpa
公稱通徑：	DN15~DN200	驅動方式：	氣動
適用介質：	水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等	適用溫度：	-20°C ~ +150°C/-20°C ~ +240°C
設計標準：	GB/T12237、API 6D、API 608	結構長度：	GB/T12221、ASME B16.10
法蘭連接：	HG、GB、JB、ASME B16.5	壓力與溫度：	GB/T9131、ASME B16.34
執行器形式：	AT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關兩位控制、4-20mA模擬量控制	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

氣動不銹鋼法蘭球閥采用兩塊式浮動球結構。全通徑設計，滿足管線清管的要求，具有zui大的流通能力。閥體整體采用硅溶膠技術鑄造，表面光滑無毛刺，加工方便。本閥應用于管線截斷或接通管路中的介質，適用于兩位切斷或調節的場合。氣動不銹鋼法蘭球閥采用氣動執行器及精鑄球閥組成。主要分為氣動軟密封球閥及氣動硬密封球閥兩大類。氣動法蘭球閥具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。氣動法蘭球閥可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關�？煞謩e用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。廣泛應用于造紙、石油、化工、冶金、電力、水處理、環保、石油、輕工等行業中的自動化控制。

結構特點Features

（1）流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
（2）止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
（3）閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
（4）閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
（5）由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
（6）下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

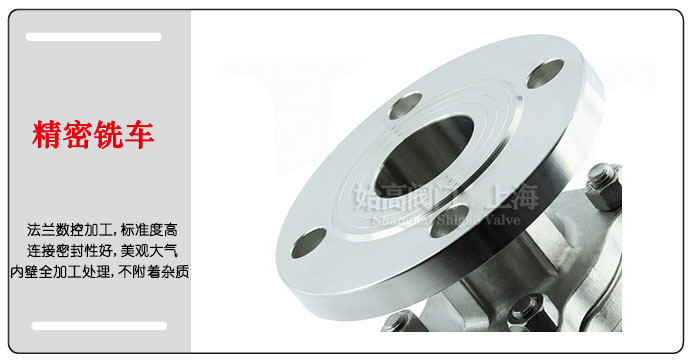

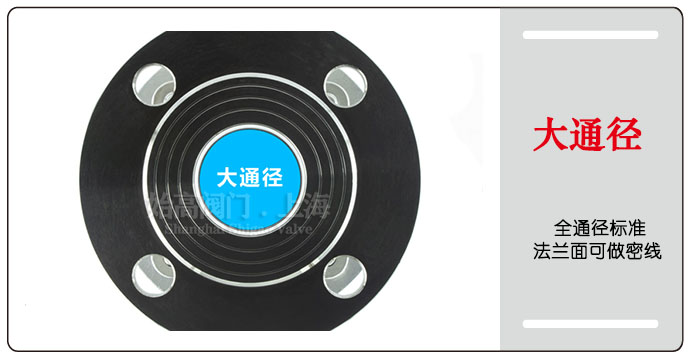

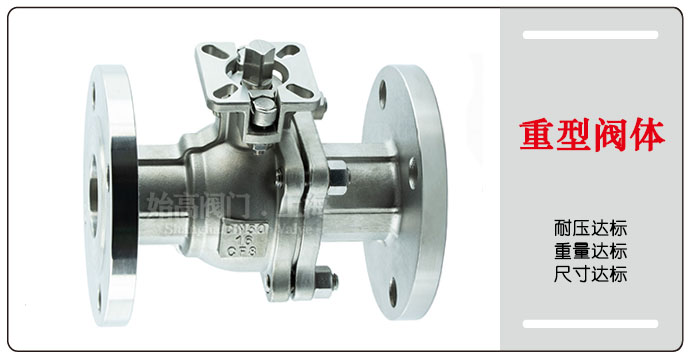

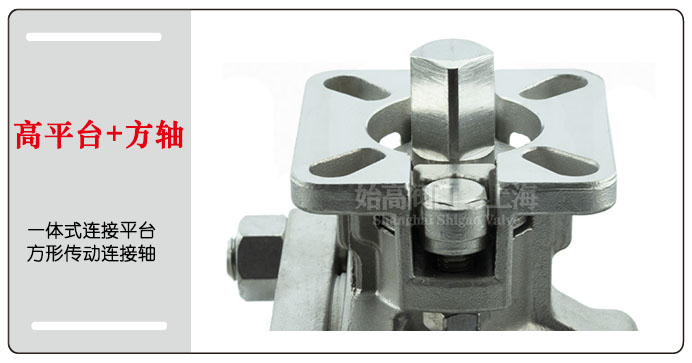

閥門細節Details of valves

可選附件Machine Accessories

1、三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
2、回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
3、電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
4、定位器：輸入4～20mA信號,實現閥門調節功能。
5、手動機構：手操機構，可實現手動開或關閥。
6、調節型附件：電氣定位器、氣動定位器、電氣轉換器。
7、切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。

氣動不銹鋼法蘭球閥密封件

主要零部件材質Material of main parts

序號	名稱	材質
1	主閥體	不銹鋼SUS304/SUS316
2	球體	不銹鋼SUS304/SUS316
3	閥座	聚四氟乙烯PTFE/對位聚苯PPL
4	副閥體	不銹鋼SUS304/SUS316
5	閥桿/閥軸	不銹鋼SUS304/SUS316
6	螺栓	不銹鋼SUS304
7	螺母	不銹鋼SUS304

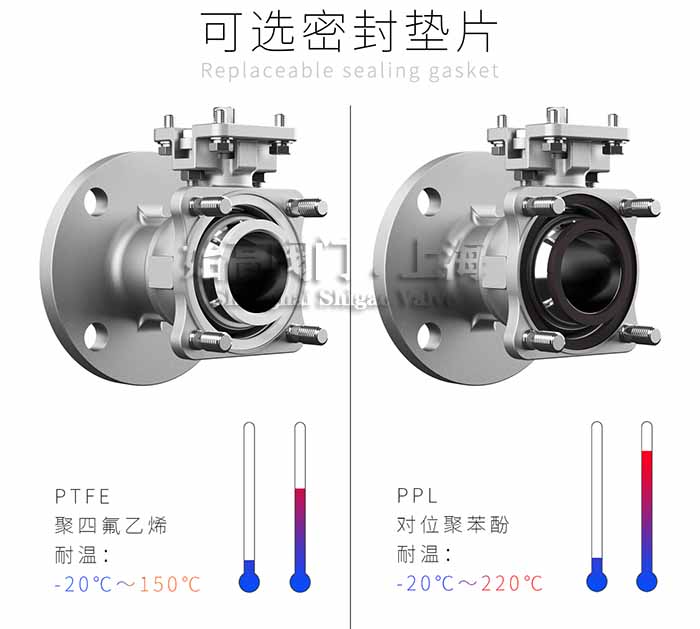

8	閥體密封墊	聚四氟乙烯PTFE/對位聚苯PPL
9	止推墊	聚四氟乙烯PTFE/碳纖維
10	軸密封O型圈	氟橡膠/三元乙丙EPDM
11	填料	聚四氟乙烯PTFE/對位聚苯PPL
12	壓蓋	不銹鋼SUS304/SUS316
13	壓蓋緊鎖螺栓	不銹鋼SUS304
14	壓蓋緊鎖螺母	不銹鋼SUS304
15	八角套	粉末冶金
16	緊鎖螺絲套件	不銹鋼SUS304
17	氣管接頭	銅電鍍

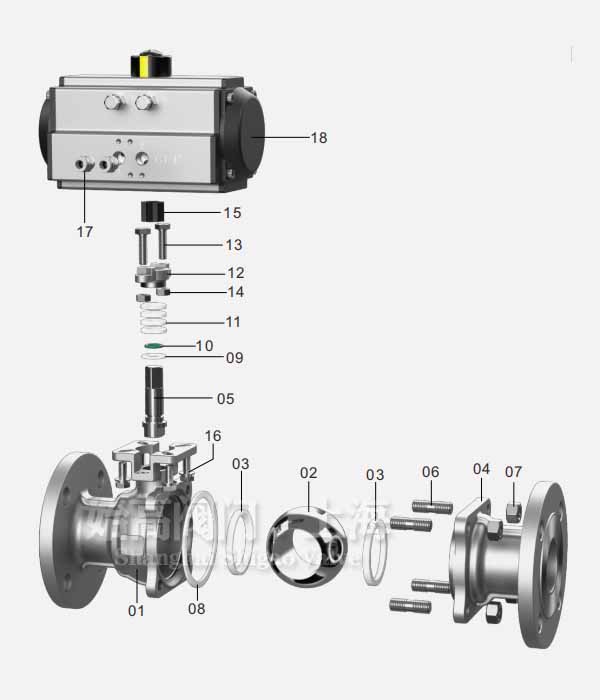

18	氣動執行器	AT

外形尺寸Overall Dimension

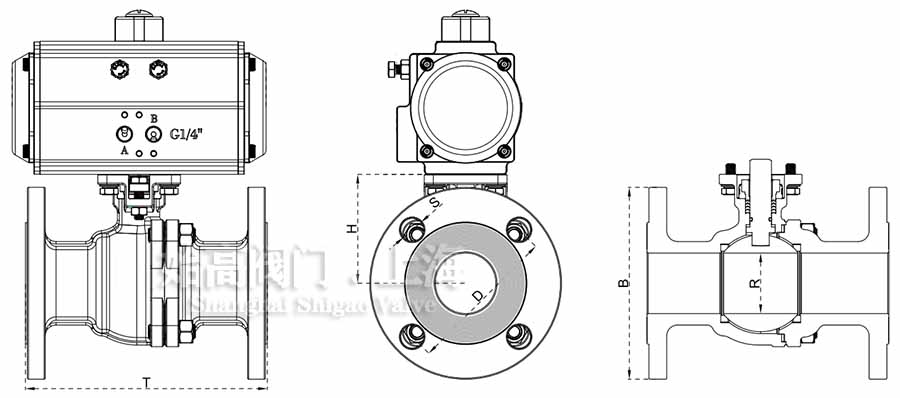

氣動不銹鋼法蘭球閥尺寸圖

DN	T	D	S	H	R	B
15	130	65	4-14	52.5	15	95
20	140	75	4-14	54.5	20	105
25	150	85	4-14	58.5	25	115
32	165	100	4-18	71	32	135
40	180	110	4-18	76	40	145
50	200	125	4-18	90	50	160
65	220	145	4-18	107	65	180
80	250	160	8-18	118	80	195
100	280	180	8-18	138	100	215

結語Conclusion

氣動不銹鋼法蘭球閥采用活塞式氣動執行器和法蘭不銹鋼球閥組成。不銹鋼球閥的閥體，球體，閥桿等零件都采用不銹鋼材料，有不銹鋼304, 304L， 316， 316L等。閥座和填料采用聚四氟乙烯，密封性好，耐強酸，強堿腐蝕�？捎糜谑突じg性介質多的行業。氣動執行器可裝配換向電磁閥，行程開關，空氣過濾減壓閥等附件。主要用于遠程開關控制。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動不銹鋼法蘭球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
