螺紋氣動角座閥塑料頭

產品信息
產品型號：JFPQ	021-31261651
產品口徑：DN10-DN100	www.hsbf-brake.com
產品壓力：1.6MPa	[email protected]
產品材質：不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、螺紋氣動角座閥概述

JFPQ螺紋氣動角座閥塑料頭在非工作狀態時，由于彈簧力作用，閥門常閉(開)。當執行器活塞被壓縮氣體作用時，閥門打開(關閉)。雙作用形式靠壓縮氣體控制閥門開關。角座閥主要應用于啤酒飲料灌裝設備、制藥及醫療設備、印染紡織、化工行業、氣體工業、高溫滅菌、發泡機械、水/污水處理。

二、螺紋氣動角座閥參數表

公稱通徑：DN10-DN100	管道壓力：Max 1.6MPa(232psi)
控制壓力：0.3-0.8MPa(43.5-116psi)	控制介質：中性氣體或空氣
閥體材質：CF8M、CF8	氣缸材料：塑料
適用介質：水、酒精、油、燃料、中性氣體或液體、有機溶劑、酸堿溶液	介質溫度：-10℃-180℃、25℃-220℃
環境溫度：-10℃-80℃	控制形式：單作用常閉、常開，雙作用常閉，雙作用自由態

三、螺紋氣動角座閥的特點

1、流量大、流阻小、無水錘。
2、Y型設計，增加30％流量。
3、超長使用壽命。
4、閥桿自動校正，自潤滑，免維護。
5、氣缸可360°旋轉。

四、螺紋氣動角座閥尺寸表

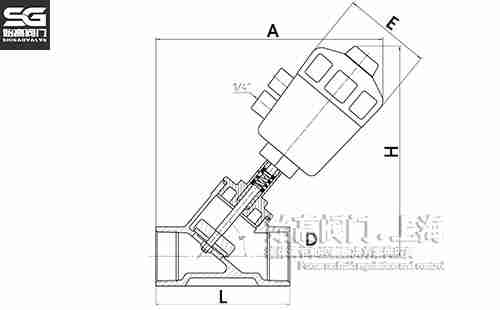

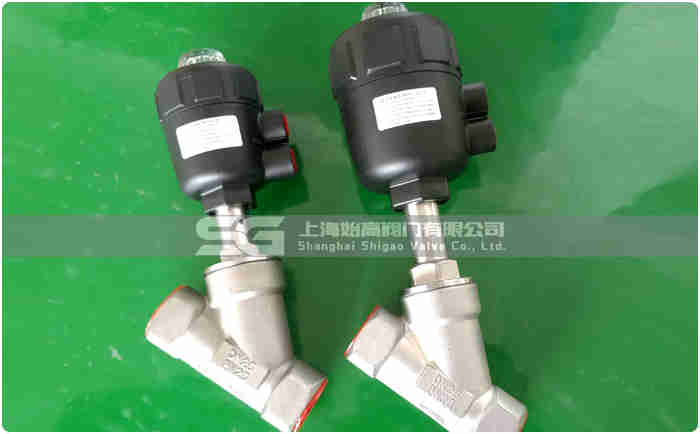

螺紋氣動角座閥尺寸圖螺紋角座閥實物圖

口徑	L	D	A	H	E
10	65	3/8"	165	120	64
15	85	1/2"	172	137	64
20	95	3/4"	178	145	64
25	105	1"	210	165	64
32	120	1-1/4"	220	180	80
40	130	1-1/2"	228	190	80
50	150	2"	268	245	100
65	185	2-1/2"	282	300	100
80	220	3"	368	340	126
100	235	4"	420	395	156

注：氣動角座閥按氣缸可分為單作用與雙作用：
單作用(氣動頭通常為一個孔)工作原理：根據彈簧復位達到開啟和關閉的作用，分為常開型與常閉型。
雙作用(氣動頭通常為兩個孔)工作原理：給氣控制其開關。

五、零部件材質

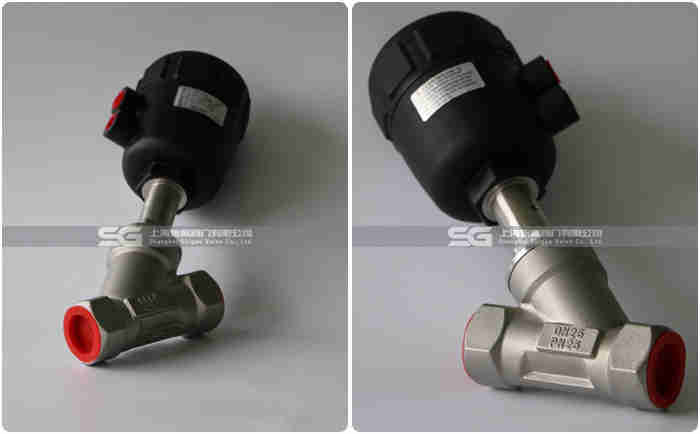

螺紋氣動角座閥零部件圖不銹鋼角座閥實物圖

序號	名稱	材料
1	閥體	CF8/CF8M
2	螺母	304/316
3	不銹鋼墊	304/316
4	密封墊	PTFE
5	閥瓣	304/316
6	閥桿	304/316
7	接頭	CF8/CF8M
8	填料	PTFE
9	墊片	PTFE
10	金屬墊	304
11	彈簧	60Si2Mn
12	塑料頭氣動裝置	PPS

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的螺紋氣動角座閥塑料頭指揮器操作型性能參數、結構尺寸參數、價格等詳情，請聯系我們。
