法蘭氣動角座閥不銹鋼頭法蘭氣動角座閥塑料頭
| 產品信息 | |
| 產品型號：JFPF |  021-31261651 |
| 產品口徑：DN15-DN100 |  www.hsbf-brake.com |
| 產品壓力：1.6MPa |  [email protected] |
| 產品材質：不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、法蘭角座閥塑料頭概述
JFPF法蘭氣動角座閥塑料頭在非工作狀態時，由于彈簧力作用，閥門常閉(開)。當執行器活塞被壓縮氣體作用時，閥門打開(關閉)。雙作用形式靠壓縮氣體控制閥門開關。角座閥主要應用于啤酒飲料灌裝設備、制藥及醫療設備、印染紡織、化工行業、氣體工業、高溫滅菌、發泡機械、水/污水處理。
二、法蘭角座閥塑料頭參數表
| 公稱通徑：DN10-DN100 | 管道壓力：Max 1.6MPa(232psi) |
| 控制壓力：0.3-0.8MPa(43.5-116psi) | 控制介質：中性氣體或空氣 |
| 閥體材質：CF8M、CF8 | 氣缸材料：塑料 |
| 適用介質：水、酒精、油、燃料、中性氣體或液體、有機溶劑、酸堿溶液 | 介質溫度：-10℃-180℃、25℃-220℃ |
| 環境溫度：-10℃-80℃ | 控制形式：?jiǎn)巫饔贸ｉ]、常開，雙作用常閉，雙作用自由態 |
三、法蘭角座閥塑料頭的特點
1、流量大、流阻小、無水錘。
2、Y型設計，增加30％流量。
3、超長使用壽命。
4、閥桿自動校正，自潤滑，免維護。
5、氣缸可360°旋轉。

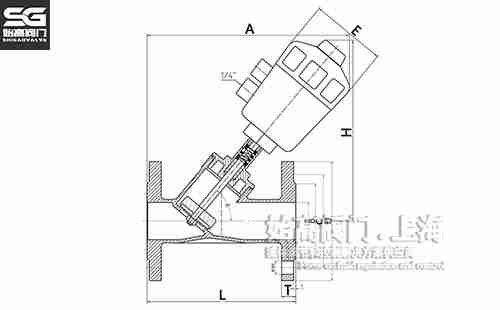

四、法蘭角座閥塑料頭尺寸表
| DN | L | T | f | D | C | B | N-d | A | H | E |
| 15 | 120 | 14 | 2 | 95 | 65 | 40 | 4-14 | 180 | 137 | 64 |
| 20 | 130 | 14 | 2 | 105 | 75 | 50 | 4-14 | 185 | 145 | 64 |
| 25 | 140 | 14 | 2 | 115 | 85 | 60 | 4-14 | 220 | 185 | 80 |
| 32 | 150 | 16 | 2 | 135 | 100 | 70 | 4-18 | 240 | 210 | 80 |
| 40 | 180 | 16 | 2 | 145 | 110 | 80 | 4-18 | 245 | 260 | 80 |
| 50 | 195 | 16 | 2 | 160 | 125 | 92 | 4-18 | 265 | 280 | 100 |
| 65 | 230 | 18 | 2 | 185 | 145 | 115 | 4-18 | 280 | 300 | 100 |
| 80 | 250 | 18 | 2 | 195 | 160 | 130 | 8-18 | 320 | 330 | 126 |
| 100 | 280 | 18 | 2 | 215 | 180 | 150 | 8-18 | 360 | 350 | 156 |
注：氣動角座閥按氣缸可分為單作用與雙作用：
單作用(氣動頭通常為一個孔)工作原理：根據彈簧復位達到開啟和關閉的作用，分為常開型與常閉型。
雙作用(氣動頭通常為兩個孔)工作原理：給氣控制其開關。
五、零部件材質
| 序號 | 名稱 | 材料 |
| 1 | 閥體 | CF8/CF8M |
| 2 | 螺母 | 304/316 |
| 3 | 不銹鋼墊 | 304/316 |
| 4 | 密封墊 | PTFE |
| 5 | 閥瓣 | 304/316 |
| 6 | 閥桿 | 304/316 |
| 7 | 接頭 | CF8/CF8M |
| 8 | 填料 | PTFE |
| 9 | 墊片 | PTFE |
| 10 | 金屬墊 | 304 |
| 11 | 彈簧 | 60Si2Mn |
| 12 | 塑料頭氣動裝置 | PPS |

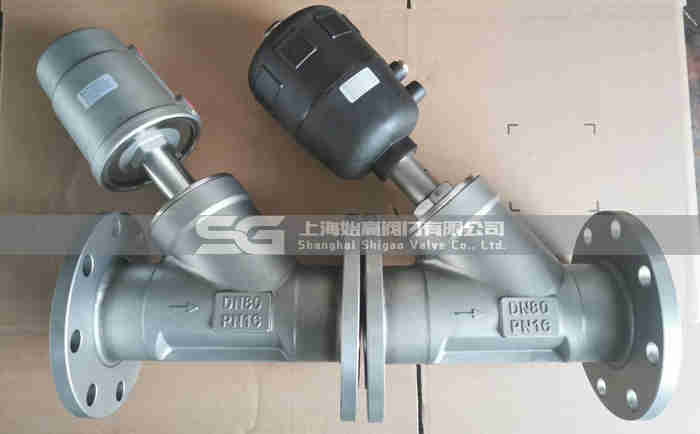

六、產品圖片
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的法蘭氣動角座閥塑料頭指揮器操作型性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
