快裝氣動角座閥塑料頭

產品信息
產品型號：JFPK	021-31261651
產品口徑：DN15-DN65	www.hsbf-brake.com
產品壓力：1.6MPa	[email protected]
產品材質：不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、快裝氣動角座閥塑料頭概述

JFSK快裝氣動角座閥塑料頭在非工作狀態時，由于彈簧力作用，閥門常閉(開)。當執行器活塞被壓縮氣體作用時，閥門打開(關閉)。雙作用形式靠壓縮氣體控制閥門開關。角座閥主要應用于啤酒飲料灌裝設備、制藥及醫療設備、印染紡織、化工行業、氣體工業、高溫滅菌、發泡機械、水/污水處理。

二、快裝氣動角座閥塑料頭參數表

公稱通徑：DN10-DN100	管道壓力：Max 1.6MPa(232psi)
控制壓力：0.3-0.8MPa(43.5-116psi)	控制介質：中性氣體或空氣
閥體材質：CF8M、CF8	氣缸材料：塑料
適用介質：水、酒精、油、燃料、中性氣體或液體、有機溶劑、酸堿溶液	介質溫度：-10℃-180℃、25℃-220℃
環境溫度：-10℃-80℃	控制形式：單作用常閉、常開，雙作用常閉，雙作用自由態

三、快裝氣動角座閥塑料頭的特點

1、流量大、流阻小、無水錘。
2、Y型設計，增加30％流量。
3、超長使用壽命。
4、閥桿自動校正，自潤滑，免維護。
5、氣缸可360°旋轉。

四、快裝氣動角座閥塑料頭尺寸表

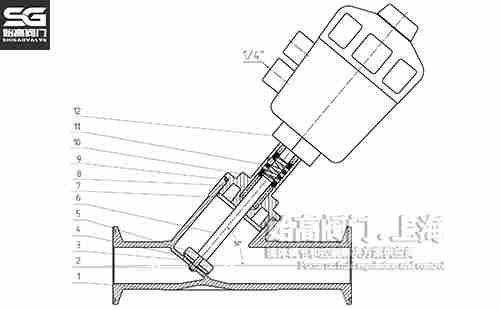

快裝氣動角座閥塑料頭尺寸圖氣動快裝角座閥零部件圖

口徑	L	d	C	D	A	H	E
15	120	15	21	50.5	160	120	62
20	140	20	25	50.5	165	130	62
25	160	25	33	50.5	185	160	62
32	175	35	40	50.5	220	195	76
40	190	38	44	50.5	230	245	76
50	210	48	56	64	280	285	76
65	225	68	77	91	360	370	96

注：氣動角座閥按氣缸可分為單作用與雙作用：
單作用(氣動頭通常為一個孔)工作原理：根據彈簧復位達到開啟和關閉的作用，分為常開型與常閉型。
雙作用(氣動頭通常為兩個孔)工作原理：給氣控制其開關。

五、零部件材質

序號	名稱	材料
1	閥體	CF8/CF8M
2	螺母	304/316
3	不銹鋼墊	304/316
4	密封墊	PTFE
5	閥瓣	304/316
6	閥桿	304/316
7	接頭	CF8/CF8M
8	填料	PTFE
9	墊片	PTFE
10	金屬墊	304
11	彈簧	60Si2Mn
12	塑料頭氣動裝置	PPS

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的快裝氣動角座閥塑料頭指揮器操作型性能參數、結構尺寸參數、價格等詳情，請聯系我們。
