JFAQ螺紋氣動角座閥鋁合金頭
| 產品信息 | |
| 產品型號:JFAQ | 021-31261651 |
| 產品口徑:DN15-DN100 | www.hsbf-brake.com |
| 產品壓力:1.6MPa | [email protected] |
| 產品材質:不銹鋼 | 資料下載 |
| . 詢價請直接撥打021-31261651至銷售部,或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、螺紋氣動角座閥鋁合金頭概述
JFAQ螺紋氣動角座閥鋁合金頭在非工作狀態時,由于彈簧力作用,閥門常閉(開)。當執行器活塞被壓縮氣體作用時,閥門打開(關閉)。雙作用形式靠壓縮氣體控制閥門開關。角座閥主要應用于啤酒飲料灌裝設備、制藥及醫療設備、印染紡織、化工行業、氣體工業、高溫滅菌、發泡機械、水/污水處理。
二、螺紋氣動角座閥鋁合金頭參數表
| 公稱通徑:DN10-DN100 | 管道壓力:Max 1.6MPa(232psi) |
| 控制壓力:0.3-0.8MPa(43.5-116psi) | 控制介質:中性氣體或空氣 |
| 閥體材質:CF8M、CF8 | 氣缸材料:鋁合金 |
| 適用介質:水、酒精、油、燃料、中性氣體或液體、有機溶劑、酸堿溶液 | 介質溫度:-10℃-180℃、25℃-220℃ |
| 環境溫度:-10℃-80℃ | 控制形式:單作用常閉、常開,雙作用常閉,雙作用自由態 |
三、螺紋氣動角座閥鋁合金頭的特點
1、流量大、流阻小、無水錘。
2、Y型設計,增加30%流量。
3、超長使用壽命。
4、閥桿自動校正,自潤滑,免維護。
5、氣缸可360°旋轉。

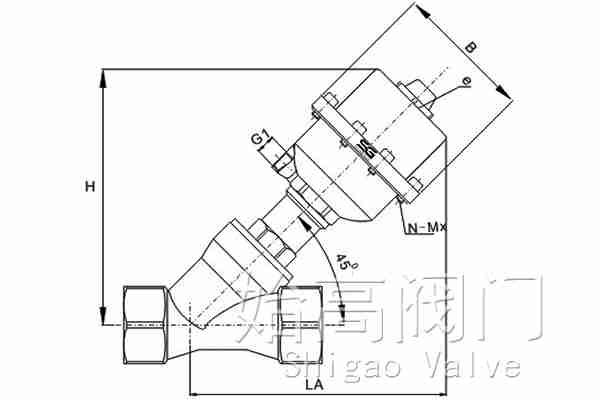

四、螺紋氣動角座閥鋁合金頭尺寸表
| DN | D | R | G1 | H/LA |
| 10 | 61 | 38 | 1/8 | 127 |
| 15 | 61 | 38 | 1/8 | 127 |
| 20 | 61 | 38 | 1/8 | 130 |
| 25 | 61 | 38 | 1/8 | 136 |
| 75 | 45 | 1/8 | 158 | |
| 32 | 75 | 45 | 1/8 | 167 |
| 94 | 54 | 1/4 | 185 | |
| 40 | 75 | 45 | 1/8 | 174 |
| 94 | 54 | 1/4 | 192 | |
| 115 | 64 | 1/4 | 212 | |
| 50 | 75 | 45 | 1/8 | 185 |
| 94 | 54 | 1/4 | 203 | |
| 115 | 64 | 1/4 | 222 | |
| 65 | 94 | 54 | 1/4 | 224 |
| 115 | 64 | 1/4 | 244 |
注:氣動角座閥按氣缸可分為單作用與雙作用:
單作用(氣動頭通常為一個孔)工作原理:根據彈簧復位達到開啟和關閉的作用,分為常開型與常閉型。
雙作用(氣動頭通常為兩個孔)工作原理:給氣控制其開關。

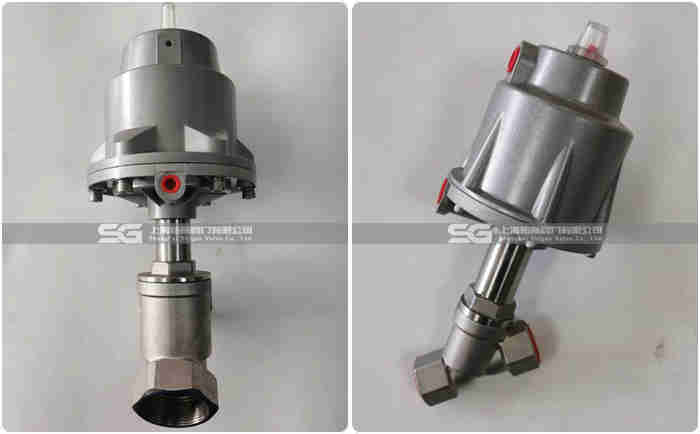

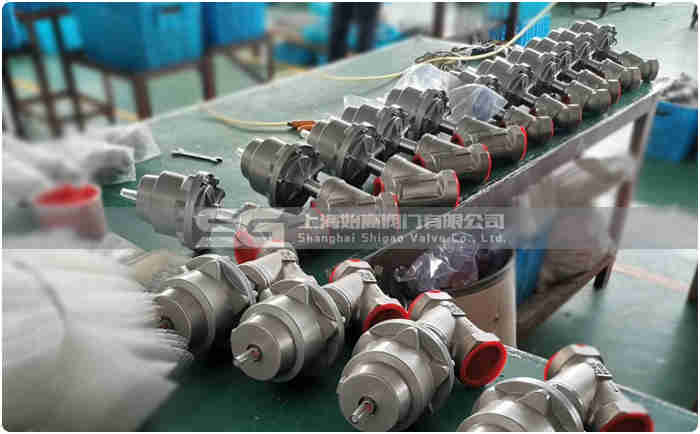

五、螺紋氣動角座閥鋁合金頭圖片


|
溫馨提示: 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的螺紋氣動角座閥鋁合金頭指揮器操作型性能參數、結構尺寸參數、價格等詳情,請聯系我們。 |
