ZDLM電動套筒調節閥

產品信息
產品型號：ZDLM	021-31261651
產品口徑：DN20~DN300	www.hsbf-brake.com
產品壓力：1.6MPa-10.0MPa	[email protected]
產品材質：鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、電動套筒調節閥概述

ZDLM電子式電動套筒調節閥是一種壓力平衡型調節閥，采用套筒導向，壓力平衡型雙密封面閥芯機構，配用電動執行機構。流道呈S流線性，整體具有工作平衡、允許壓差大、流量特性準確、噪音低等特點。適用于流量大，閥前后壓差較大、泄露要求不高的場合。

二、電動套筒調節閥的特點

1、采用平衡型閥芯，不平衡力下，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩。
3、比普通的單、雙座調節閥噪音低。
4、結構簡單，裝拆維修方便。

三、電動套筒調節閥技術參數

閥體形式：直通鑄造球形閥	公稱通徑：DN20~DN300
公稱壓力：PN1.6/2.5/4.0/6.4/10.0MPa ANSI 150/300/600LB JIS 10K/20K/30K/40K	連接方式：法蘭（FF、RF、RTJ等）螺紋（適用于1"以內）焊接（對焊、承插焊等）
結構長度：符合IEC534標準	法蘭標準：GB/T9113、JB/T79、HG20594
閥蓋形式：標準型、高溫型、波紋管密封型、低溫型	密封填料：V型聚四氟乙烯、柔性石墨填料
密封墊片：聚四氟乙烯墊、金屬石墨纏繞墊	閥芯形式：單座柱塞形閥芯
流量特性：等百分比、線性、快開	執行結構：PSL系列、3810L系列等

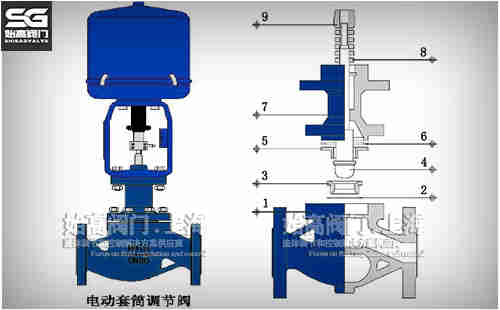

電動套筒調節閥結構示意電動套筒調節閥閥蓋

四、規格

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數（KV）	直線	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
額定行程L（mm）		16		25			40			60			100
公稱壓力PN（MPa）		1.6 2.5 4.0 6.4 10.0
固有流量特性		直線、等百分比
固有可調比		50：1
工作溫度t（℃）		標準型：-17~230 散熱型：230~450 低溫型：-60~-196 波紋管型：-40~350
輸入信號		0~10mADC、4~20mADC、220VAC（開關信號）
電源電壓		220VAX 50Hz

五、主要性能指標

項目			指標值
基本誤差％			配3810L±2.5 配PSL±1.0
回差％			配3810L±2.0 配PSL±1.0
死區％			1.0
始終點偏差％	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差％			≤2.5
泄漏量L/h			0.01％×閥額定容量
可調范圍R			30：1

六、電動套筒調節閥尺寸表

電子式電動套筒調節閥尺寸圖

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200
L	PN16/25	181	184	200	222	254	176	298	352	410	451	600
	PN40	194	197	200	235	267	292	317	368	425	473	610
	PN64	206	200	210	251	286	311	337	394	440	508	650
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5
H1		132	132	158	170	179	214	221	234	270	294	331
H2	PSL	465	465	465	465	465	560	560	560	560	560	788
H2	3810	373	373	495	495	495	700	700	700	725	725	725
D		177	177	177	177	177	182	182	182	182	182	218
R		225	225	225	225	225	257	257	257	310	310	310

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZDLM電子式電動套筒調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
