ZDLY電動小流量調節閥

產品信息
產品型號：ZDLY	021-31261651
產品口徑：DN6~DN25	www.hsbf-brake.com
產品壓力：1.6MPa-16.0MPa	[email protected]
產品材質：不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、電動小流量調節閥概述

ZDLY電動小流量調節閥可適應不同流量要求的工況，配由引進德國技術的PSL系列電子式電動執行器，電動執行機構內有伺服放大器，輸入控制信號（4~20mADC或1~5VDC）及單相電源即可控制運轉，實現對流量等參數的調節。電動小流量調節閥是針對某些特殊工況定制的電動調節閥，微小流量電動調節閥是采用鍛造閥體鍛造而成，容易做高壓結構。閥芯尺寸可從加工差等0.15~15mm。電動小流量調節閥廣泛用于電力、石油、化工、冶金、環保、輕工、數字和科研設備等行業的工業過程自動控制系統中。

二、技術性能及參數表

閥體形式：直通鑄造閥	公稱通徑：DN6~DN25
公稱壓力：PN1.6/2.5/4.0/6.4/10.0MPa/16.0MPa ANSI 150/300/600/900/1500LB	連接方式：螺紋（適用于1"以內）焊接（對焊、承插焊等）
結構長度：符合GB/T12221標準	閥芯形式：針式閥芯
閥蓋形式：標準型、高溫型、波紋管密封型、低溫型	密封填料：V型聚四氟乙烯、柔性石墨填料
密封墊片：聚四氟乙烯墊、金屬石墨纏繞墊	流量特性：等百分比、線性

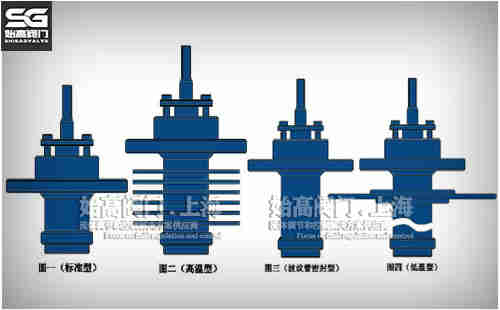

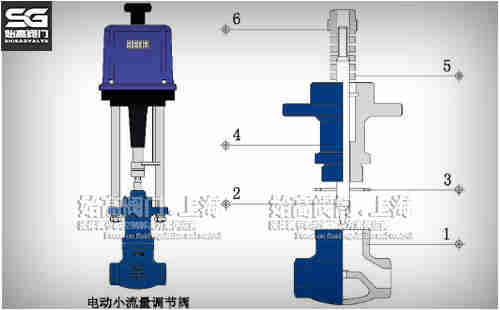

電動小流量調節閥結構圖電動小流量調節閥閥蓋圖

三、電動小流量調節閥的規格

公稱通徑（DN）	G3/8" G1/2" G3/4" G1"
閥座直徑	1.5	2	3	4	5	6	7	8	9	10	11	12	15
流量系數KV	0.025	0.05	0.08	0.12	0.20	0.32	0.50	0.80	1.00	1.40	1.55	1.85	2.23
允許壓差（MPa）	≤公稱壓力
公稱壓力（MPa）	1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
額定行程	8					10					12
閥蓋形式	標準型（-17~250℃）、高溫型（250~450℃）、低溫型（-40~-196℃）、波紋管密封型（-40~350℃）
壓蓋形式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式	單座式
流量特性	等百分比、直線性
執行器類別	PSL系列、3810L系列、客戶指定品牌
執行器參數	電源電壓：220V、輸入信號：4~20mA或1~5VDC、輸出信號：4~20mADC
	防護等級：相當IP65
	環境溫度：-25~70℃、環境濕度：≤95％

四、主要性能指標

項目			指標值
基本誤差％			配3810L±2.5 配PSL±1.0
回差％			配3810L±2.0 配PSL±1.0
死區％			1.0
始終點偏差％	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差％			≤2.5
泄漏量L/h			0.01％×閥額定容量
可調范圍R			30：1

五、電動小流量調節閥尺寸表

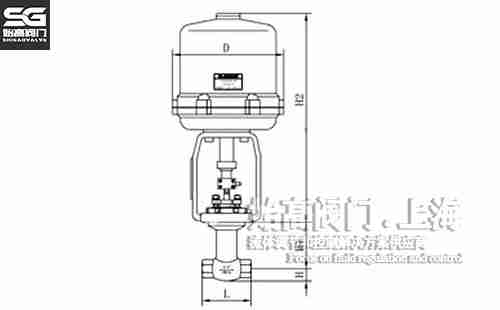

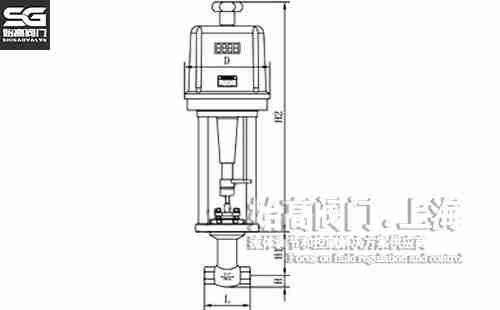

電子式電動小流量調節閥尺寸圖微小流量電動調節閥尺寸圖

公稱通徑DN	閥座直徑dn	L	H	H1	H2	A
G3/8"	1.5~15	95	30	130	298	282
G1/2"	1.5~15	95	30	130	298	282
G3/4"	1.5~15	110	30	130	298	282
G1"	1.5~15	110	30	130	465	177

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZDLY電動小流量調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
