ZDLN電動雙座調節閥

產品信息
產品型號：ZDLN	021-31261651
產品口徑：DN25-DN300	www.hsbf-brake.com
產品壓力：1.6MPa-10.0MPa	[email protected]
產品材質：鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、電動雙座調節閥概述

ZDLN電子式電動雙座調節閥是由雙座閥體及直行程電動執行器組成。采用雙導向結構，具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性準確、拆裝方便等特點。電動雙座調節閥所配置的電動執行器內含伺服放大器，接受統一的4~20mA或1~5VDC的標準信號，將電流信號轉變成相對應的直線位移，自動的控制調節閥開度，來進行對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。廣泛用于控制氣體、液體、蒸汽等介質，使用與壓差較大且對泄漏量要求不高的干凈介質場合。

二、電動雙座調節閥技術性能表

閥體形式：直通鑄造雙座球形閥	公稱通徑：DN20~DN300
公稱壓力：PN1.6/2.5/4.0/6.4/10.0MPa ANSI 150/300/600LB JIS 10K/20K/30K/40K	連接方式：法蘭（FF、RF、RTJ等）螺紋（適用于1"以內）焊接（對焊、承插焊等）
結構長度：符合IEC534標準	法蘭標準：GB/T9113、JB/T79、HG20594
閥蓋形式：標準型、高溫型、波紋管密封型、低溫型	密封填料：V型聚四氟乙烯、柔性石墨填料
密封墊片：聚四氟乙烯墊、金屬石墨纏繞墊	閥芯形式：?jiǎn)巫伍y芯
流量特性：等百分比、線性、快開	執行結構：PSL系列、3810L系列等

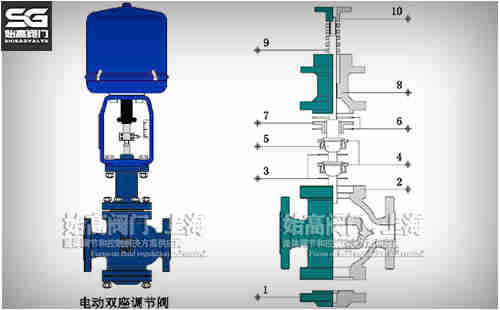

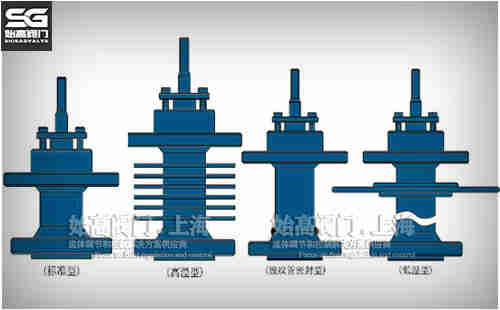

電動雙座調節閥結構圖電動雙座調節閥閥蓋圖

三、規格與參數

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數（KV）	直線	10	12.5	19.5	30.5	48.4	76	125	195	305	484	760	1000	1000
	等百分	8	11	17.6	27.5	44	69	110	176	275	440	690	900	1300
允許壓差（MPa）		≤公稱壓力
額定行程		16			25		40			60			100
閥蓋形式		標準型（-17℃~250℃）、高溫型（250~450℃）、低溫型（-40~-196℃）、波紋管密封型（-40~350℃）
執行器類別		381L系列、PSL系列、客戶指定品牌
執行器參數		電源電壓：220V/50Hz、輸入信號：4`20mA或1~5VDC、輸出信號：4~20mADC
		防護等級：相當IP55
		環境溫度：-25℃~70℃、環境濕度：≤95％

四、主要性能指標

項目			指標值
基本誤差％			配3810L±2.5 配PSL±1.0
回差％			配3810L±2.0 配PSL±1.0
死區％			1.0
始終點偏差％	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差％			≤2.5
泄漏量L/h			0.01％×閥額定容量
可調范圍R			30：1

五、電動雙座調節閥尺寸表

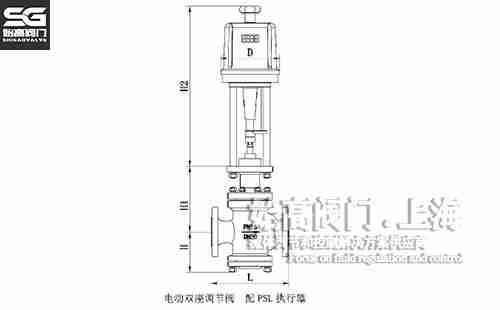

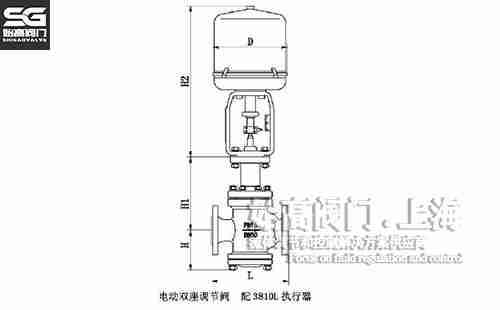

電子式電動雙座調節閥尺寸電動雙座調節閥尺寸圖

公稱通徑DN		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	185	200	220	250	275	300	350	410	450	550	670	770
	PN40	190	210	230	255	285	310	355	425	460	560	740	805
	PN64	200	210	235	265	295	320	370	440	475	570	750	820
H	PN16/25	117	120	139	144	188	208	220	268	278	320	441	503
	PN40	124	128	145	150	195	220	230	280	290	335	465	528
	PN64	130	135	155	170	205	240	255	295	310	360	480	550
H1		165	185	185	205	245	255	270	335	365	430	560	680
H2	PSL	465	465	465	465	560	560	560	560	560	788	788	788
H2	3810	373	495	495	495	700	700	700	725	725	725	725	725
D		177	177	177	177	182	182	182	182	182	218	218	218

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZDLN電子式電動雙座調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
