Z0P1自力式壓力調節閥

產品信息
產品型號：Z0P1	021-31261651
產品口徑：DN15-DN300	www.hsbf-brake.com
產品壓力：1.6MPa-6.4MPa	[email protected]
產品材質：鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、自力式壓力調節閥概述

自力式壓力調節閥由控制閥門、執行器和一個設定壓力的彈簧組成。適用于非腐蝕性的液體、氣體和蒸汽，在系統管道中的閥前(當閥前壓力升高時，控制閥開啟)或閥后(當閥后壓力升高時，控制閥關閉)壓力控制。廣泛應用于石油、化工、電力、冶金、醫藥、食品、紡織、機械、暖通。

二、自力式壓力調節閥參數表

公稱通徑：DN15-DN300	公稱壓力：1.6MPa、4.0MPa、6.4MPa
適用介質：液體(非腐蝕性)、氣體、蒸汽	適用溫度：-20℃-350℃
閥體材質：鑄鋼、不銹鋼	法蘭標準：JB/T79.1-94
閥芯型式：單座(P)、雙座(N)、套筒(M)	流量特性：快開
泄漏等級：ASME B16.104 V(軟密封)、ASME B16.104 Ⅳ(硬密封)	設定值偏差：±5％

三、性能

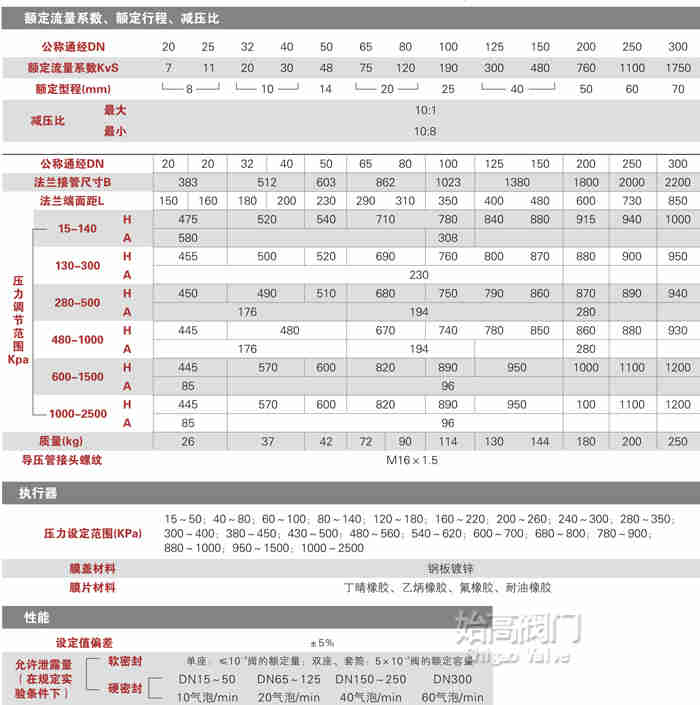

自力式壓力調節閥性能圖

四、自力式壓力調節閥尺寸表

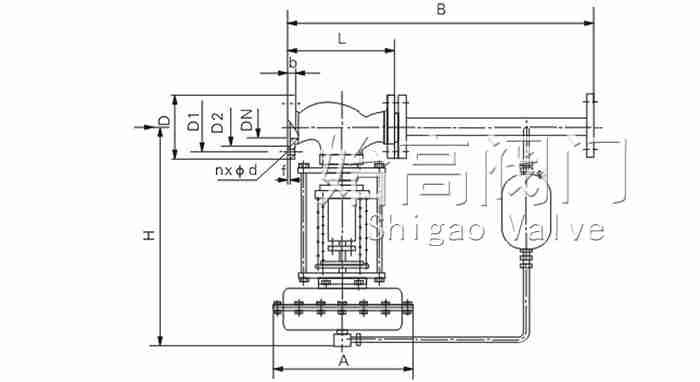

自力式壓力調節閥尺寸圖

公稱通徑DN		20	25	32	40	50	65	80	100	125	150
法蘭接管尺寸B		383		512		603	862		1023	1380
法蘭端面距L		150	160	180	200	230	290	310	350	400	480
壓力調 節 范圍 Kpa	15-140 H	475		520		540	710		780	840	880
	15-140 A	580	-						308	-
	130-300 H	455		500		520	690		760	800	870
	130-300 A	230
	480-1000 H	450		490		510	680		750	790	860
	480-1000 A	176					194
	600-1500 H	445		570		600	820		890	950
	600-1500 A	85		96
	1000-2500 H	445		570		600	820		890	950
	1000-2500 A	85		96

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的自力式壓力調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
