高溫高壓熱動力圓盤式蒸汽疏水閥倒吊桶式蒸汽疏水閥使用說明
更新時間：2021-12-05 08:01:05 信息來源：倒吊桶式蒸汽疏水閥使用說明
1、簡介及應用
倒吊桶式蒸汽疏水閥是利用凝結水與蒸汽的密度差，通過凝結水液位變化使浮桶升降帶動閥瓣的開啟或關閉，達到阻氣排水的目的。
廣泛安裝于化工單位中的各種中、低壓換熱設備及管網，壓力范圍為≤26.0MPa，排液量范圍內≤7t/h，抗水錘能力強，是壓力頻繁波動工況的選用產品。
2、直觀圖

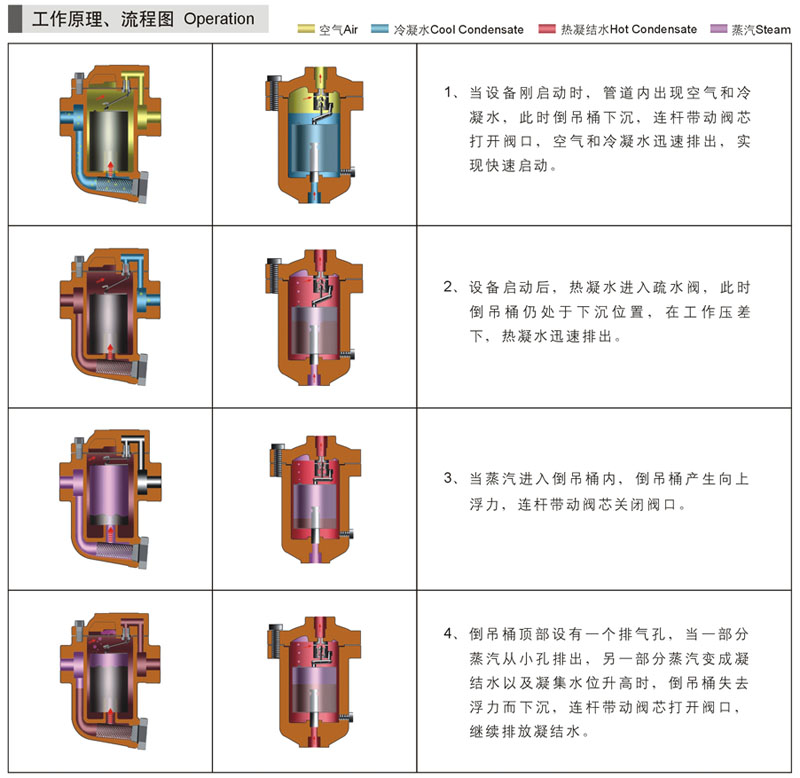

3、工作原理圖

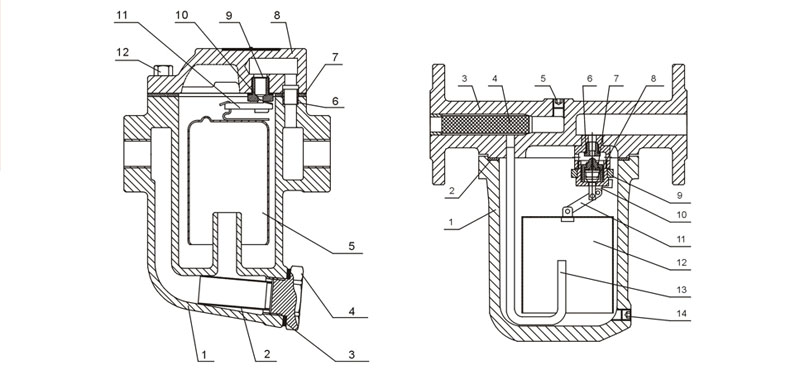

4、零部件圖
| 序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
| 1 | 閥體 | 鑄鋼 | 1 | 閥體 | 鑄鋼 |
| 2 | 過濾網 | 不銹鋼 | 2 | 閥蓋墊圈 | 不銹鋼 |
| 3 | 排污螺塞墊圈 | 不銹鋼 | 3 | 閥蓋 | 碳鋼 |
| 4 | 排污螺塞 | 碳鋼 | 4 | 過濾網 | 不銹鋼 |
| 5 | 倒置桶 | 不銹鋼 | 5 | 排污螺堵 | 碳鋼 |
| 6 | 連接管 | 不銹鋼 | 6 | 上閥座 | 不銹鋼 |
| 7 | 閥蓋墊圈 | 石墨 | 7 | 上閥芯 | 不銹鋼 |
| 8 | 閥蓋 | 碳鋼 | 8 | 下閥芯 | 不銹鋼 |
| 9 | 閥座 | 合金鋼 | 9 | 連接環 | 不銹鋼 |
| 10 | 閥芯 | 合金鋼 | 10 | 連接桿 | 不銹鋼 |
| 11 | 連接桿 | 不銹鋼 | 11 | 連接桿 | 不銹鋼 |
| 12 | 內六角螺栓 | 碳鋼 | 12 | 倒吊桶 | 不銹鋼 |
| 13 | 導流管 | 不銹鋼 | |||
| 14 | 排污螺堵 | 碳鋼 |
5、故障診斷及處理方法
倒吊桶式蒸汽疏水閥的故障診斷及處理方法：
| 癥狀 | 原因 | 是否拆閥 | 診斷 | 處理 |
|
不排或 滯留凝結水 |
進出口堵塞 | 否 | 雜質堵塞 | 清除 |
| 過濾網堵塞 | 是 | 過濾網 | 清除 | |
| 空氣汽鎖 | 是 | 浮桶的排氣孔堵塞 | 清除 | |
| 浮桶沉不下去 | 否 | 工作壓差＞閥座設計壓力 | 核對銘牌參數 | |
| 容量不足 | 否 | 疏水閥容量是否適當 | 選定適當容量疏水閥 | |
| 否 | 是否滿足動作壓差 | 核對銘牌參數 | ||
| 否 | 選型偏小 | 更換更大容量疏水閥 | ||
| 泄漏蒸汽 | 閥座部位泄漏 | 否 | 安裝方向是否正確 | 水平安裝 |
| 是 | 閥座與閥芯密封不好 | 進行研磨 | ||
| 是 | 閥體內沒有水，無水封 | 讓閥體充滿水 |
先導倒吊桶式蒸汽疏水閥的故障診斷及處理方法：
| 癥狀 | 原因 | 是否拆閥 | 診斷 | 處理 |
|
不排或 滯留凝結水 |
進出口堵塞 | 否 | 雜質堵塞 | 清除 |
| 過濾網堵塞 | 是 | 過濾網 | 清除 | |
| 空氣汽鎖 | 是 | 浮桶的排氣孔堵塞 | 清除 | |
| 浮桶沉不下去 | 是 | 工作壓差＞閥座設計壓力 | 核對銘牌參數 | |
| 容量不足 | 否 | 疏水閥容量是否適當 | 選定適當容量疏水閥 | |
| 否 | 是否滿足動作壓差 | 核對銘牌參數 | ||
| 否 | 選型偏小 | 更換更大容量疏水閥 | ||
| 泄漏蒸汽 | 閥座部位泄漏 | 否 | 安裝方向是否正確 | 水平安裝 |
| 是 | 閥座與閥芯密封不好 | 進行研磨 | ||
| 是 | 閥體內沒有水，無水封 | 讓閥體充滿水 | ||
| 是 | 導流管松動 | 進行緊固 |
