Q41B氨用球閥

產品信息
產品型號：Q41B	021-31261651
產品口徑：DN15-DN200	www.hsbf-brake.com
產品壓力：1.6MPa-6.4MPa	[email protected]
產品材質：鑄鋼、低溫鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、氨用球閥相關概述

Q41B氨用球閥主要使用于制冷、冷凍等化工流程的氨、液氨、氟利昂、制冷劑設備管線上，起到對管路流體介質的啟閉作用。該專用球閥是根據各制冷系統的特殊工藝設計制作而成，采用了新型、先進、可靠的工藝，球體經高溫模壓、熱包覆增強四氟方式，具有耐氨腐蝕、密封性能好、安全無泄漏、使用壽命長等顯著特點，該閥客服了同類產品球體易腐蝕、易泄漏、壽命短的缺陷、制冷工藝流程上專用球閥的產品。

二、氨用球閥的特點

1、結構緊湊，設計合理，通道流暢耐性好，流阻系數小。
2、易實現快速啟閉，在管道上起到切斷、分配和改變介質流動的作用。
3、本閥結構簡單，密封可靠，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修。
4、適用于液氨和氣氨這樣的危險介質使用。

三、氨用球閥參數表

公稱通經：DN15-DN200	公稱壓力：1.6MPa-4.0MPa	適用溫度：-50℃~150℃
適用介質：液氨、氣氨	閥體材質：鑄鋼、不銹鋼	操作方式：手動
設計標準：GB/T 12237;JB/T 7745	連接標準：GB/T 12221;JB/T 7745	檢測標準：JB/T 9092

四、氨用球閥尺寸表

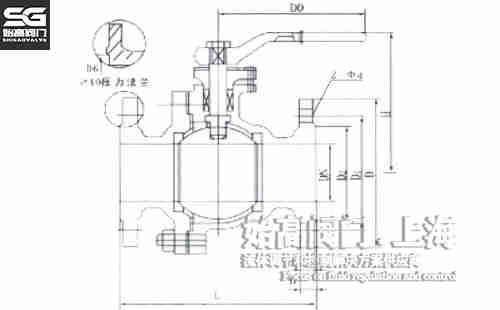

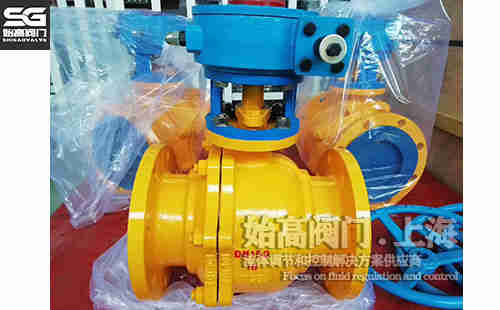

氨用球閥尺寸圖蝸輪氨氣球閥實物

Q41F/B-16C/P/R主要連接尺寸：

DN	L	D	D1	D2	b-f	z-∮d	H	D0
15	130	95	65	45	14-2	4-14	60	108
20	140	105	75	55	14-2	4-14	64	120
25	150	115	85	65	16-2	4-14	90	165
32	165	135	100	78	18-2	4-18	105	180
40	180	145	110	85	16-3	4-18	150	240
50	200	160	125	100	16-3	4-18	190	240
65	220	180	145	120	18-3	4-18	485	320
80	250	195	160	135	20-3	8-18	215	650
100	280	215	180	155	20-3	8-18	250	400
125	320	245	210	185	22-3	8-18	280	500
150	360	280	240	210	24-3	8-23	320	600
200	400	335	295	265	26-3	12-23	370	800
250	550	405	355	320	30-3	12-25	440	880

Q41F/B-25C/P/R主要連接尺寸：

DN	L	D	D1	D2	b-f	z-∮d	H	D0
15	130	95	65	45	16-2	4-14	60	108
20	140	105	75	55	16-2	4-14	64	120
25	150	115	85	65	16-2	4-14	90	165
32	165	135	100	78	18-2	4-18	105	180
40	180	145	110	85	18-3	4-18	160	240
50	200	160	125	100	20-3	4-18	205	270
65	220	180	145	120	22-3	8-18	215	350
80	250	195	160	135	22-3	8-18	230	400
100	280	230	190	160	24-3	8-23	270	500
125	320	270	220	188	28-3	8-25	300	600
150	360	300	250	218	30-3	8-25	340	900
200	400	360	310	278	34-3	12-25	400	1100
250	550	435	370	332	36-3	12-30	470	-

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q41B氨用球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
