DYQ340F(H)上裝式偏心半球閥
| 產品信息 | |
| 產品型號:DYQ340F(H) | 021-31261651 |
| 產品口徑:DN50-DN1400 | www.hsbf-brake.com |
| 產品壓力:1.6MPa-6.4MPa | [email protected] |
| 產品材質:鑄鋼、不銹鋼 | 資料下載 |
| . 詢價請直接撥打021-31261651至銷售部,或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、上裝式偏心半球閥相關概述
DYQ340F(H)上裝式偏心半球閥是在消化吸收國外的對夾式大流量直通閥的基礎上研制成功的,其結構采用偏心-契緊原理通過傳動機構達到閘緊、調節、關閉的目的密封副是金屬面環帶硬面接觸密封,雙偏心結構在開啟時閥芯位于藏球室內,流通截面大,且閥門不被沖刷,關閉時閥芯不被沖刷,開啟時閥芯球門沿閥座漸進,有效的切除結構障礙,實現可靠密封。它對于兩相混流結構析出的混流輸送特別有效。第二個特點閥門的半球用雙金屬,母材上對焊不同的合金,閥作業相應對焊經過特殊的處理,密封面組合成防腐、耐磨、高強度等各類型,滿足不同場合需要。第三個特點密封嚴,輸送有害氣體可達零泄漏,第四個特點是密封副的閥芯留有補償量,當閥座磨損后,關閉時再轉動少許,仍能可靠密封,延長使用壽命,此外,用戶將壓緊螺母擰掉,調整或更換閥座后仍能使用。
二、上裝式偏心半球閥的特點
1、壓力損失�。喝_時水損為零,流道完全暢通,且截至不會沉積閥體中腔內。
2、耐顆料磨損:V形開口的球冠與金屬閥座之間具有剪切作用,在關閉過程中,只在結束一刻球冠才靠向閥座,不形成摩擦,且閥座用耐磨的鎳合金制成,不易被沖刷磨損,因而適用于含纖維、微小固體顆粒、漿等。
3、適合高流速介質:直通流道,堅固的偏心曲軸使之適合高流速且無振動。
4、壽命長:無易損部件,由于偏心作用,閥門啟閉時密封面間無摩擦,則使用壽命長。
5、維修方便:閥門維修時不需從管路上拆下,只要打開閥蓋即可進行維修。
6、廣泛適用于水、污水、含微固體顆粒、水、蒸汽、煤氣、天然氣、油品等。
三、上裝式偏心半球閥參數表
| 公稱通徑:DN50-DN1400 | 公稱壓力:1.6-6.4MPa | 適用溫度:-40℃-425℃ |
| 適用介質:水、氣、油等 | 閥體材質:鑄鋼、不銹鋼 | 操作方式:渦輪、電動 |
| 設計標準:GB/T21385、API 608 | 結構長度:GB/T12221、ASME/ANSI B16.10 | 法蘭尺寸:GB/T9113、ASME/ANSI B16.5 |

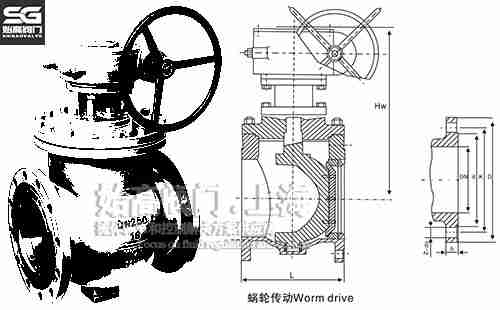

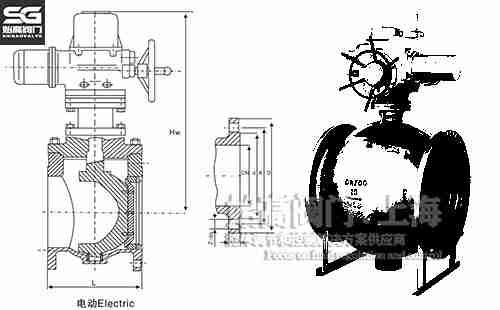

四、上裝式偏心半球閥尺寸表

| DN | L | D | K | 螺栓 | 密封面 | 法蘭厚度 | 法蘭頸 | |||
| 數量 | 規格 | d | f | N | R | |||||
| 50 | 178 | 165 | 125 | 4 | M16 | 99 | 2 | 20 | 84 | 5 |
| 65 | 190 | 185 | 145 | 4 | M16 | 118 | 2 | 20 | 104 | 6 |
| 80 | 203 | 200 | 160 | 8 | M16 | 132 | 2 | 20 | 120 | 6 |
| 100 | 229 | 220 | 180 | 8 | M16 | 156 | 2 | 22 | 140 | 6 |
| 125 | 254 | 250 | 210 | 8 | M16 | 184 | 2 | 22 | 170 | 6 |
| 150 | 267 | 285 | 240 | 8 | M20 | 211 | 2 | 24 | 190 | 8 |
| 200 | 292 | 340 | 295 | 12 | M20 | 266 | 2 | 24 | 246 | 8 |
| 250 | 330 | 405 | 355 | 12 | M24 | 319 | 2 | 26 | 296 | 10 |
| 300 | 355 | 460 | 410 | 12 | M24 | 370 | 2 | 28 | 350 | 10 |
| 350 | 450 | 520 | 470 | 16 | M24 | 429 | 2 | 30 | 410 | 10 |
| 400 | 530 | 580 | 525 | 16 | M27 | 480 | 2 | 32 | 458 | 10 |
| 450 | 580 | 640 | 585 | 20 | M27 | 578 | 2 | 40 | 516 | 12 |
| 500 | 660 | 715 | 650 | 20 | M30 | 609 | 2 | 44 | 576 | 12 |
| 600 | 680 | 840 | 770 | 20 | M33 | 720 | 2 | 54 | 690 | 12 |
| 700 | 900 | 910 | 840 | 24 | M33 | 794 | 5 | 40 | 760 | 12 |
| 800 | 1000 | 1025 | 950 | 24 | M36 | 901 | 5 | 42 | 862 | 12 |
| 900 | 1100 | 1255 | 1170 | 28 | M36 | 1001 | 5 | 44 | 962 | 12 |
| 1000 | 1200 | 1255 | 1170 | 28 | M39 | 1112 | 5 | 46 | 1076 | 12 |
| 1200 | 1300 | 1485 | 1390 | 32 | M45 | 1328 | 5 | 52 | 1282 | 12 |
| 1400 | 1500 | 1685 | 1590 | 36 | M45 | 1530 | 5 | 58 | 1482 | 12 |
|
溫馨提示: 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的上裝式偏心半球閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。 |
