PQ340F(H)側裝式偏心半球閥

產品信息
產品型號：PQ340F(H)	021-31261651
產品口徑：DN50-DN1400	www.hsbf-brake.com
產品壓力：1.6MPa-6.4MPa	[email protected]
產品材質：鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、側裝式偏心半球閥相關概述

PQ340F(H)側裝式偏心半球閥是在消化吸收國外的對夾式大流量直通閥的基礎上研制成功的，其結構采用偏心-契緊原理通過傳動機構達到閘緊、調節、關閉的目的密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球門沿閥座漸進，有效的切除結構障礙，實現可靠密封。它對于兩相混流結構析出的混流輸送特別有效。第二個特點閥門的半球用雙金屬，母材上對焊不同的合金，閥作業相應對焊經過特殊的處理，密封面組合成防腐、耐磨、高強度等各類型，滿足不同場合需要。第三個特點密封嚴，輸送有害氣體可達零泄漏，第四個特點是密封副的閥芯留有補償量，當閥座磨損后，關閉時再轉動少許，仍能可靠密封，延長使用壽命，此外，用戶將壓緊螺母擰掉，調整或更換閥座后仍能使用。

二、側裝式偏心半球閥參數表

公稱通徑：DN50-DN1400	公稱壓力：1.6-6.4MPa	適用溫度：-40℃-425℃
適用介質：水、氣、油等	閥體材質：鑄鋼、不銹鋼	操作方式：渦輪、電動
設計標準：GB/T21385、API 608	結構長度：GB/T12221、ASME/ANSI B16.10	法蘭尺寸：GB/T9113、ASME/ANSI B16.5

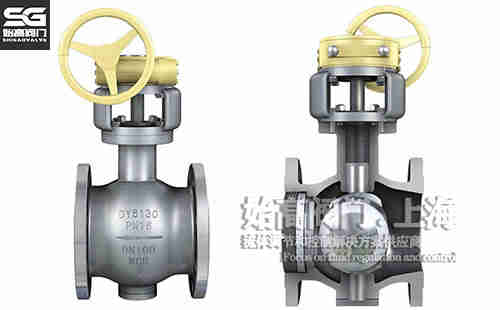

側裝式偏心半球閥偏心半球閥結構

三、側裝式偏心半球閥零件材質表

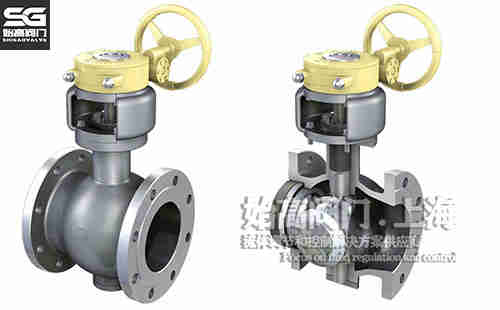

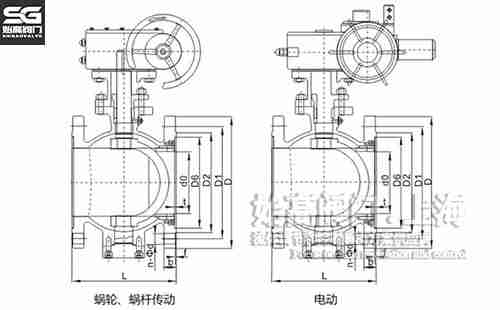

側裝式偏心半球閥結構 側裝式偏心球閥尺寸

閥體、閥蓋		球體		閥桿
GB	ASTM	GB	ASTM	GB	ASTM
WCB	WCB	ZG2Cr13	CA15	2Cr13	420
ZG1Cr18Ni9Ti	CF8	ZG1Cr18Ni9Ti 表面特殊處理	CF8+HF	1Cr18Ni9Ti	304
ZG0Cr18Ni12Mo2Ti	CF8M	ZG0Cr18Ni12Mo2Ti 表面特殊處理	CF8M+HF	0Cr18Ni12Mo2Ti	316
ZG15Cr1Mo1V	WC9	ZG15Cr1Mo1V 表面特殊處理	WC9+HF	25Cr2Mo2V	F22a
閥座		填料		螺栓
GB	ASTM	GB	ASTM	GB	ASTM
PTFE	PTFE	PTFE	PTFE	35	A193 B7
PTFE	PTFE	PTFE	PTFE	0Cr18Ni9Ti	A320-B8
PTFE	PTFE	PTFE	PTFE	0Cr18Ni9Ti	A320-B8
D517	HF	柔性石墨	柔性石墨	15Cr1Mo1V	A193 B16

四、側裝式偏心半球閥尺寸表

DN	L	D	D1	螺栓
DN	L	D	D1	數量	規格
50	178	165	125	4	M16
65	190	185	145	4	M16
80	203	200	160	8	M16
100	229	220	180	8	M16
125	254	250	210	8	M16
150	267	285	240	8	M20
200	292	340	295	12	M20
250	330	405	355	12	M24
300	355	460	410	12	M24
350	450	520	470	16	M24
400	530	580	525	16	M27
450	680	640	585	20	M27
500	660	715	650	20	M30
600	680	840	770	20	M33
700	900	910	840	24	M33
800	1000	1025	950	24	M36
1000	1200	1255	1050	28	M36
1200	1300	1485	1390	32	M45
1400	1500	1685	1590	36	M45

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的側裝式偏心半球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
