軸流式止回閥

產品信息
產品型號：GLH41H	021-31261651
產品口徑：DN15-DN900	www.hsbf-brake.com
產品壓力：1.0MPa-16.0MPa	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、軸流式止回閥概述

GLH41H軸流式止回閥又稱貫流式止回閥，具有一般止回閥的功能外還設計有減震彈簧，具有消聲，減震效果。便于用戶現場檢修，獨特的軸流式結構具有流阻小流量大，外形尺寸小等特點，是國內外油氣輸管網系統，特別是輸油泵出口的優選閥門。它適用于油、氣、水漿液等管道系統，防止介質逆流使用。

二、軸流式止回閥的特點

1、單體結構，重量輕，剛性好，便于維護。
2、彈簧的推力使閥瓣在即使無介質壓力作用時，也能處理關閉位置。
3、良好的支撐方式使閥門無論處于什么安裝位置時閥瓣和閥座均能良好對中，故閥門可任意角度安裝。
4、閥套外形的流線型設計與體腔流線型設計的組合構成了軸流式止回閥流線型通道，精確的計算和設計使流道的過流面積充分且保持一致，壓力損失小，流態穩定，無氣蝕。閥瓣在介質流動時產生負壓及彈簧推力下回座，無介質對閥瓣背面直接沖擊，因此，軸流式止回閥是低噪音閥門。
5、閥瓣前后兩端支承和閥瓣軸的特殊表面處理及結構設計，克服了類似閥門使用過程中經常發生的卡阻現象，啟閉平穩，同時避免了因重力因素造成閥瓣對中性差，密封受力不均，兩次動作間封副吻合部位不一致而影響密封性能缺陷，使密封副始終處于良好的受力和吻合狀態。

三、軸流式止回閥參數表

公稱通徑：DN15-DN900	公稱壓力：1.0MPa-16.0MPa、150LB-2500LB
適用介質：水、氣、油	適用溫度：-20℃-425℃
閥體材質：碳鋼、不銹鋼等	設計標準：GB/T 21387、API 6D、ASME B16.34
結構長度標準：GB/T 12221、API 6D、ASME B16.5	法蘭連接標準：GB/T 9113、ASME B16.5

四、軸流式止回閥尺寸表

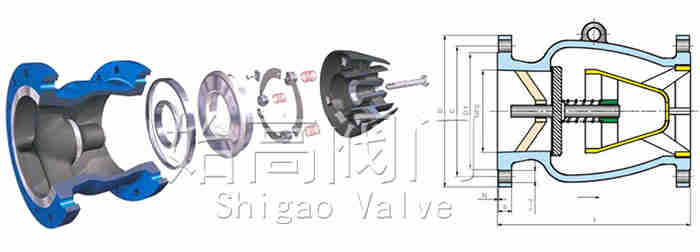

軸流式止回閥尺寸圖

口徑		CLSAAA150	PN10/16/25		CLASS300	PN40
NPS	DN	L	L		L	L
NPS	DN	RF/BW	長系列	短系列	RF/BW	長系列	短系列
2	50	203	203	130	267	267	130
2-1/2	65	216	216	160	292	292	160
3	80	241	241	180	318	318	180
4	100	292	292	200	356	356	200
5	125	330	330	230	400	400	230
6	150	356	356	270	444	444	270
8	200	495	495	330	533	533	330
10	250	622	622	370	622	622	370
12	300	698	698	450	711	711	450
14	350	787	787	520	838	838	520
16	400	864	864	580	864	864	580
18	450	978	978	650	978	978	650
20	500	978	978	720	1016	1016	720

五、應用

軸流式止回閥的設計使用彈簧推力在閥瓣處于關閉位置時略大于閥瓣重力及閥瓣和前后支撐間的摩擦力之和，閥瓣即可在低壓力及任意安裝時回座密封，又能實現低壓開啟，減低泵氣動載荷，保護泵的運行安全。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的軸流式止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
