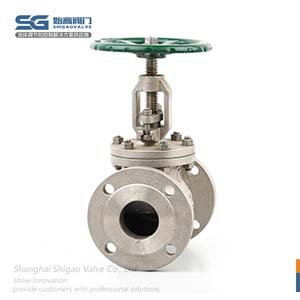

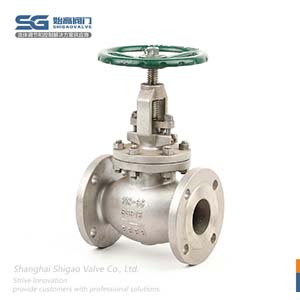

日標法蘭截止閥

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	日標法蘭截止閥
產品型號：	J41H/J41W	閥體材質：	SCPH2/SCS13/SCS14
連接方式：	法蘭連接	公稱通徑：	50A~500A
驅動方式：	手動	適用介質：	水、油品、蒸汽、酸堿腐蝕性介質
適用溫度：	-40℃~425℃	公稱壓力：	10K/20K
設計標準：	JIS B2071	測試標準：	JIS B2003；KS B2361
法蘭標準：	JIS B2220	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

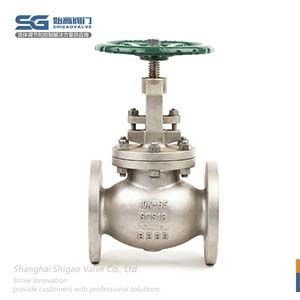

日標法蘭截止閥簡介

J41H日標法蘭截止閥是按照J(rèn)IS標準設計制造。截止閥又稱截門閥，屬于強制密封閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需克服的阻力是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。日標法蘭截止閥的啟閉件是塞形的閥瓣，密封呈平面或錐面，閥瓣沿閥座的中心線作直線運動�？捎糜诳刂瓶諝狻⑺�、蒸汽、各種腐蝕性介質、泥漿、油品等各種類似流體的流動。

始高日標截止閥結構簡單，制造和維修比較方便；工作行程小，啟閉時間短；密封性好，密封面間磨擦力小，壽命較長；適合作為介質的切斷或調節及節流使用；閥桿開啟或關閉行程相對較短，并具有可靠的切斷動作；閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來。

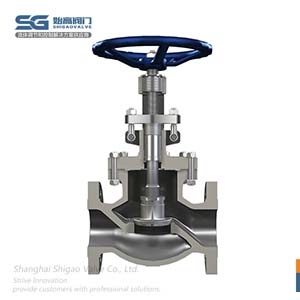

日標法蘭截止閥的零部件材質

零件名稱	材質	材質	零件名稱	材質	材質
閥體	SCPH2	SCS13/SCS14	閥瓣	SPPH2	SCS13/SCS14
對開圓環	304	304/316	閥瓣蓋	SM25C	304/316
閥桿	STS403	304/316	閥蓋	SCPH2	SCS13/SCS14
填料	Graphite	PTFE	填料壓蓋	QT400/Brass	QT400/Brass
螺釘	SM25C	304	手輪	KTH330	KTH330
螺母	SM35C	304	螺栓	SM45C	304

10K日標法蘭截止閥的主要外形和連接尺寸

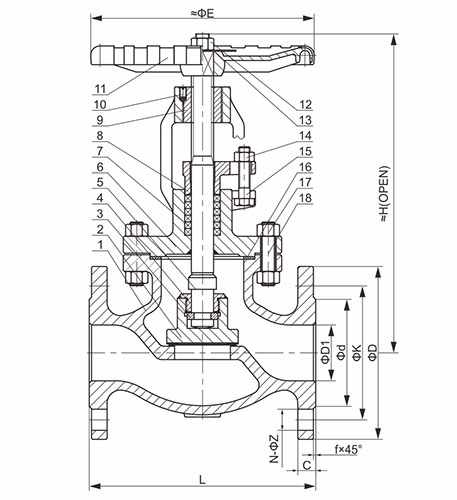

10K日標法蘭截止閥尺寸圖

NPS	D1	d	K	D	f	C	N-Z	L	E	H
50A	50	96	120	155	2	16	4-19	203	200	312
65A	65	115	140	175	2	18	4-19	216	220	331
80A	80	126	150	185	2	18	8-19	241	260	389
100A	100	151	175	210	2	18	8-19	292	300	418
125A	125	182	210	250	2	20	8-23	356	350	475
150A	150	212	240	280	2	22	8-23	406	400	517
200A	200	262	290	330	2	22	12-23	495	500	632
250A	250	324	355	400	2	24	12-25	622	550	955
300A	300	368	400	445	3	24	16-25	698	600	1100
350A	350	413	445	490	3	26	16-25	787	700	1100
400A	400	475	510	560	3	28	16-27	914	800	1350
450A	450	530	565	620	3	30	20-27	978	-	-
500A	500	585	620	675	3	30	20-27	978	-	-

20K日標法蘭截止閥的主要外形和連接尺寸

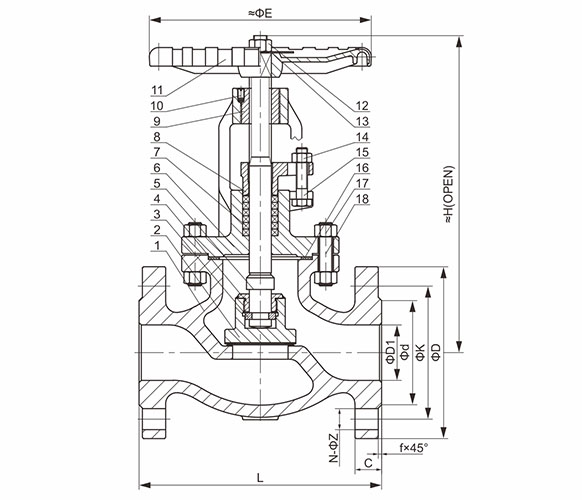

20K日標法蘭截止閥尺寸圖

NPS	D1	d	K	D	f	C	N-Z	L	E	H
50A	50	96	120	155	2	22	8-19	267	240	350
65A	65	116	140	175	2	24	8-19	292	280	410
80A	80	132	160	200	2	26	8-23	318	300	440
100A	100	160	185	225	2	28	8-23	356	350	505
125A	125	195	225	270	2	30	8-25	400	400	575
150A	150	230	260	305	2	32	12-25	444	450	645
200A	200	275	305	350	2	34	12-25	559	550	730
250A	250	345	380	430	2	34	12-27	622	600	1020
300A	300	395	430	480	3	36	16-27	711	650	1150
350A	350	440	480	540	3	40	16-33	838	-	-
400A	400	495	540	605	3	46	16-33	864	-	-
450A	450	560	605	675	3	48	20-33	978	-	-
500A	500	615	660	730	3	50	20-33	1016	-	-

截止閥

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的日標法蘭截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
