不銹鋼內螺紋截止閥

產品信息
產品型號：J11W	021-31261651
產品口徑：DN15-DN50	www.hsbf-brake.com
產品壓力：1.6MPa-6.4MPa	[email protected]
產品材質：不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、不銹鋼內螺紋截止閥概述

J11W不銹鋼內螺紋截止閥通常應用在密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質。該產品具有結構緊湊、外形精美、性能好、使用方便等諸多特點。適用于空氣、蒸汽、水、氣體、石油、腐蝕性介質等，廣泛應用于石油、化工、冶金、輕工、造紙、制冷等工作領域。

二、不銹鋼內螺紋截止閥參數表

公稱通徑：DN15-DN50	公稱壓力：1.6MPa-6.4MPa
適用介質：水、氣、油	適用溫度：-20℃-180℃
閥體材質：不銹鋼	連接方式：螺紋連接

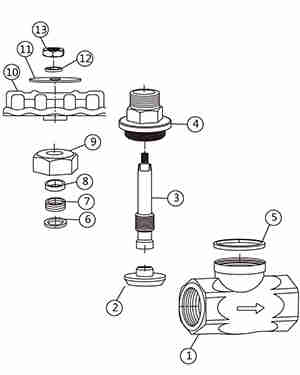

三、零部件材質

序號	名稱	材料
1	閥體	CF8M	CF8
2	閥瓣	SS316	SS304
3	閥桿	SS316	SS304
4	閥蓋	CF8M	CF8
5	體蓋墊片	PTFE	PTFE
6	墊片	SS316	SS304
7	填料	PTFE	PTFE
8	壓蓋	SS304	SS304
9	閥蓋螺母	CF8	CF8
10	手輪	AL	AL

四、不銹鋼內螺紋截止閥尺寸表

不銹鋼內螺紋截止閥尺寸圖

DN	L	D	H	E
15	68	10	92	72
20	80	16	97	72
25	90	19	108	80
32	102	25	128	100
40	118	34	135	108
50	135	46	150	130

五、應用

不銹鋼內螺紋截止閥是指關閉件沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化就是與閥瓣行程成正比例餓關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的不銹鋼內螺紋截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
