Z15W不銹鋼內螺紋閘閥

產品信息
產品型號：Z15W	021-31261651
產品口徑：DN15-DN50	www.hsbf-brake.com
產品壓力：1.6MPa-6.4MPa	[email protected]
產品材質：不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、不銹鋼內螺紋閘閥產品概述

Z15W不銹鋼內螺紋閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能做全開或全關，不可用作流量調節。閘閥關閉時，密封面可以只依靠介質壓力來密封，即只依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封。大部分閘閥是采用強制密封的。

二、不銹鋼內螺紋閘閥尺寸表

公稱通徑：DN15-DN50	公稱壓力：1.6MPa-6.4MPa	適用溫度：-20℃-120℃
閥體材質：不銹鋼	連接方式：絲扣	操作方式：手動

三、不銹鋼內螺紋閘閥零部件材質

序號	名稱	材料
1	閥體	CF8M	CF8
2	閘板	CF8M	CF8
3	閥桿	SS316	SS304
4	閥蓋	CF8M	CF8
5	體蓋墊片	PTFE	PTFE
6	填料	PTFE	PTFE
7	壓蓋	SS304	SS304
8	閥蓋螺母	CF8	CF8
9	手輪	AL	AL

四、不銹鋼內螺紋閘閥尺寸表

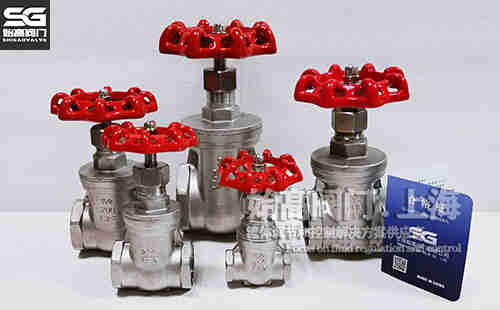

不銹鋼內螺紋閘閥尺寸不銹鋼內螺紋閘閥實物圖

NPS	d	L	H	E
1/2	15	56	94	65
3/4	20	61	102	65
1	25	66	110	72
1-1/4	32	72	129	80
1-1/2	40	80	149	96
2	48	90	180	96

五、不銹鋼內螺紋閘閥應用

不銹鋼絲扣閘閥屬于強制密封閥門，所以在閥門關閉時，必須向閘板施加壓力，以強制密封面不泄漏，只適合全開或全關，不適合作為流量調節。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的不銹鋼內螺紋閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
