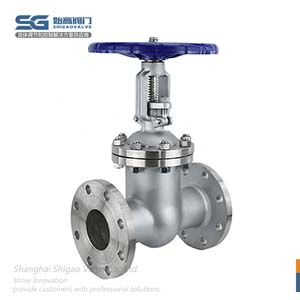

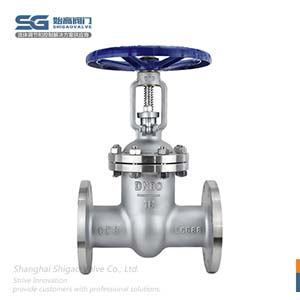

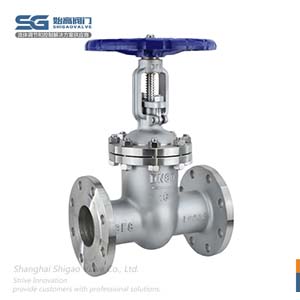

不銹鋼法蘭閘閥

內容摘要

Z41W不銹鋼法蘭閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能做調節和節流。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	不銹鋼法蘭閘閥
產品型號：	Z41W	閥體材質：	304/CF8；316/CF8M；316L/CF3M
連接方式：	法蘭	公稱通徑：	DN15~DN1000
驅動方式：	手動	適用介質：	水、蒸汽、油等
適用溫度：	-30℃~425℃	公稱壓力：	1.0MPa~16MPa
設計制造：	GB/T 12234	結構長度：	GB/T 12221；GB/T 15188.1
法蘭標準：	GB/T 9113；JB/T 79	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

不銹鋼法蘭閘閥簡介

Z41W不銹鋼法蘭閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能做調節和節流。閘閥關閉時，密封面可以只依靠介質壓力來密封，即只依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封。大部分閘閥采用強制密封，即閥門關閉時要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。不銹鋼法蘭閘閥的閘板隨閥桿一起做直線運動，叫升降桿閘閥(亦叫明桿閘閥)。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作力矩變?yōu)椴僮魍屏Α?/p>

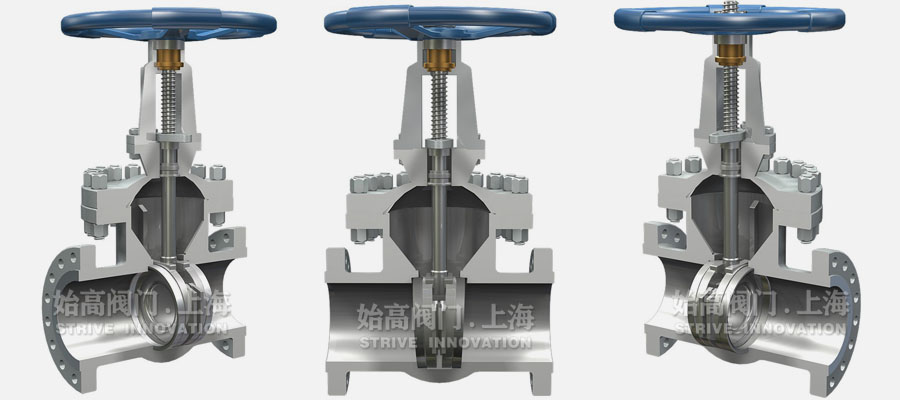

不銹鋼法蘭閘閥結構

不銹鋼法蘭閘閥的結構特點

1、符合國內外標準，密封可靠，性能優良，造型美觀；
2、閘板、閥座密封面用鈷基合金堆焊或司太立鈷基合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長；
3、采用楔式彈性閘板結構，中大口徑設置滾動軸承，開關靈活，啟閉輕松；
4、閥體材料品種齊全，填料、墊片可根據實際工況或客戶要求合理選配，能適用于各種壓力、溫度及介質工況。

不銹鋼法蘭閘閥的性能參數

序號	項目名稱	PN16	PN25	PN40	PN64	PN100	PN160
1	公稱壓力PN（MPa）	1.6	2.5	4.0	6.4	10	16
2	殼體強度試驗壓力	2.4	3.75	6.0	9.6	16	24
3	高壓密封試驗壓力	1.76	2.75	4.4	7.04	11	17.6
4	常溫下工作壓力	≤1.6	≤2.5	≤4.0	≤6.4	≤10	≤16

不銹鋼法蘭閘閥的零部件材質

名稱	材料
閥體	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
閥蓋	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
閘板	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
閥桿	F304	F304L	F316	F316L	2Cr13	F304	F304	F304	F304
閥桿螺母	鋁青銅	鋁青銅	鋁青銅	鋁青銅	鋁青銅	鋁青銅	鋁青銅	鋁青銅	鋁青銅
填料	PTFE/柔性石墨	PTFE/柔性石墨	PTFE/柔性石墨	PTFE/柔性石墨	石墨	石墨	石墨	石墨	石墨
墊片	PTFE/金屬纏繞墊	PTFE/金屬纏繞墊	PTFE/金屬纏繞墊	PTFE/金屬纏繞墊	石墨	石墨	石墨	石墨	石墨
壓蓋	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
螺栓	不銹鋼	不銹鋼	不銹鋼	不銹鋼	35CrMoA	35CrMoA	35CrMoA	35CrMoA	35CrMoA
螺母	不銹鋼	不銹鋼	不銹鋼	不銹鋼	45、35CrMoA	45、35CrMoA	45、35CrMoA	45、35CrMoA	45、35CrMoA
手輪	鋼	鋼	鋼	鋼	鋼	鋼	鋼	鋼	鋼

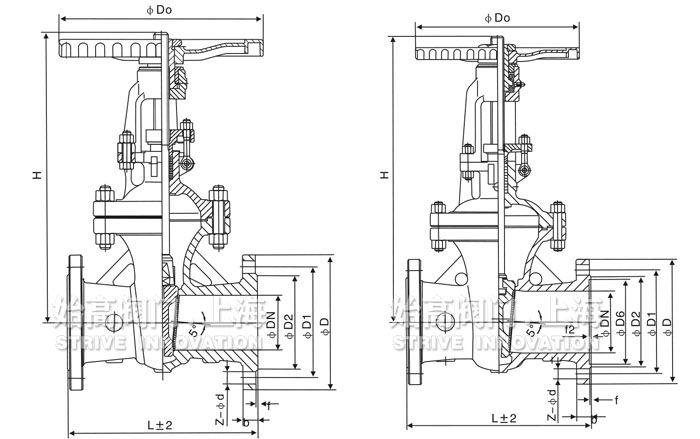

不銹鋼法蘭閘閥的外形尺寸和連接尺寸

不銹鋼法蘭閘閥尺寸

PN10主要外形和連接尺寸

DN	L	D	D1	D2	b-f	Z-d	H	D0
15	130	95	65	46	14-2	4-14	160	100
20	150	105	75	56	16-2	4-14	165	100
25	160	115	85	65	16-2	4-14	200	125
32	180	140	100	76	18-2	4-18	240	125
40	200	150	110	84	18-2	4-18	245	135
50	180	165	125	99	20-2	4-18	286	180
65	195	185	145	118	20-2	4-18	320	180
80	210	200	160	132	20-2	8-18	373	200
100	230	220	180	156	22-2	8-18	428	200
125	255	250	210	184	22-2	8-18	513	240
150	280	285	240	211	24-2	8-22	582	240
200	330	340	295	266	24-2	8-22	730	320
250	380	395	350	319	26-2	12-22	897	320
300	420	445	400	370	26-2	12-22	1032	400
350	450	505	460	429	26-2	16-22	1170	400
400	480	565	515	480	26-2	16-26	1330	500
450	510	615	565	530	28-2	20-26	1460	500
500	540	670	620	582	28-2	20-26	1650	500
600	600	780	725	682	34-2	20-30	1830	600
700	660	895	840	794	34-5	24-30	2120	700
800	730	1015	950	901	36-5	24-33	2420	800
900	800	1115	1050	1001	38-5	28-33	2750	850
1000	850	1230	1160	1112	38-5	28-36	3130	900

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的不銹鋼法蘭閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
