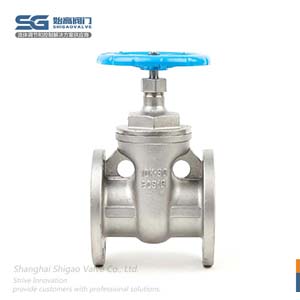

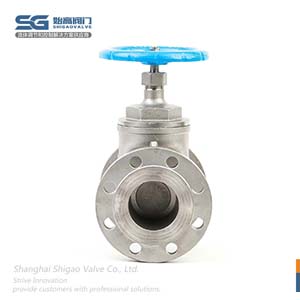

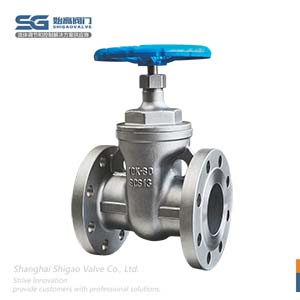

暗桿日標閘閥

內容摘要

Z45W-10K不銹鋼暗桿日標閘閥克服了一般閘閥密封不良，漏水和生銹的現象。更有效的節約安裝空間，可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	暗桿日標閘閥
產品型號：	Z45W-10K	閥體材質：	SCS13/SCS14
連接方式：	法蘭	公稱通徑：	DN15~DN100
驅動方式：	手動	適用介質：	水、氣、油品等
適用溫度：	0℃~120℃	公稱壓力：	10K
設計制造：	JIS B2071	結構長度：	JIS B2002
法蘭標準：	JIS B2220	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

不銹鋼暗桿日標閘閥簡介

不銹鋼暗桿日標閘閥結構

不銹鋼暗桿日標閘閥的結構特點

1、不銹鋼暗桿日標閘閥采用SCS13和SCS14不銹鋼，對氧化性酸介質擁有良好的耐蝕性。
2、介質流經不銹鋼閘閥時不改變其流動方向，流體阻力小。
3、閘板運動方向與介質流動方向相垂直，啟閉力矩小，開閉較省力。
4、介質流動方向不受限制，不擾流、不降低壓力，介質可以從閘閥兩側任意方向流過、均能達到使用的目的，使用于基質流動方向可能改變的管路中。
5、閘板垂直置于閥體內，結構長度較短。
6、密封性能好，全開時密封面受沖蝕較小。

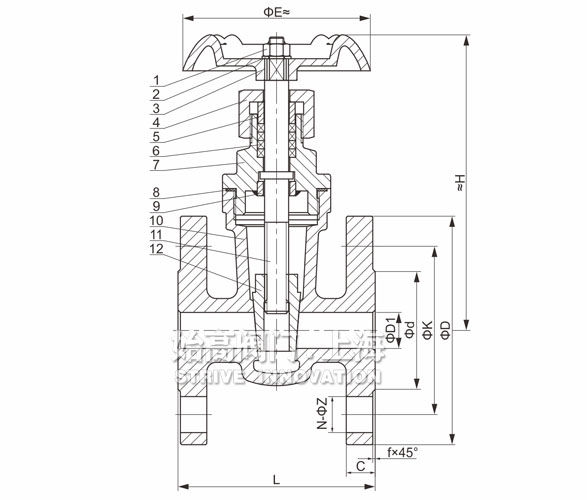

不銹鋼暗桿日標閘閥的零部件材質

No.	零件名稱	材質	No.	零件名稱	材質
1	螺母	304	2	墊圈	304
3	手輪	KTH330	4	壓蓋螺母	SCS13
5	填料壓套	304	6	填料	PTFE
7	閥蓋	SCS13/SCS14	8	密封墊	PTFE
9	閥桿架	304/316	10	閥體	SCS13/SCS14
11	閥桿	304/316	12	閥板	SCS13/SCS14

不銹鋼暗桿日標閘閥的主要外形和連接尺寸

暗桿日標閘閥尺寸

NPS	D1	d	K	D	f	C	N-Z	L	E	H
15A	15	51	70	95	1	12	4-15	80	80	130
20A	20	56	75	100	1	14	4-15	90	80	155
25A	25	67	90	125	1	14	4-19	100	100	168
32A	32	76	100	135	2	16	4-19	110	100	171
40A	40	81	105	140	2	16	4-19	125	120	183
50A	50	96	120	155	2	16	4-19	140	140	193
65A	65	116	140	175	2	18	4-19	170	160	210
80A	80	126	150	185	2	18	8-19	190	180	256
100A	100	151	175	210	2	18	8-19	210	200	300

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的暗桿日標閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
