Z0L1自力式流量控制閥

產品信息
產品型號：Z0L1	021-31261651
產品口徑：DN15-DN250	www.hsbf-brake.com
產品壓力：1.6MPa-4.0MPa	[email protected]
產品材質：鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、自力式流量控制閥概述

Z0L1自力式流量控制閥，由一個帶設定流量的控制閥門和執行器組成。適用于非腐蝕性的液體，在系統中起流量控制的作用控制。

二、自力式流量控制閥的特點

1、內置波紋管，具有壓力平衡功能，靈敏度高。
2、結構緊湊，性能可靠，免于維護。
3、采用標準模塊化設計。
4、通過節流閥按標準圖調節流量，方便快捷。
5、通過組合件，可以進行多項組合控制。

三、自力式流量控制閥參數表

公稱通徑：DN15-DN250	公稱壓力：1.6MPa、4.0MPa(ANSI 150LB、300LB)
適用介質：液體(非腐蝕性)、氣體、蒸汽	適用溫度：-30℃-150℃
閥體材質：鑄鋼、不銹鋼	法蘭標準：ANSI、JIS、DIN、GB、JB
閥蓋形式：標準型、散熱型	流量特性：快開
泄漏等級：ASME B16.104 V(軟密封)、ASME B16.104 Ⅳ(硬密封)	設定值偏差：±8％

四、性能

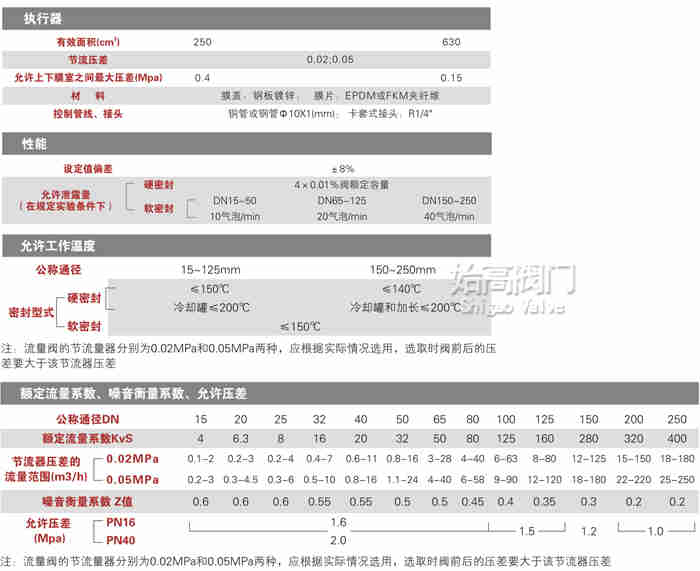

Z0L1自力式流量控制閥性能圖

五、結構

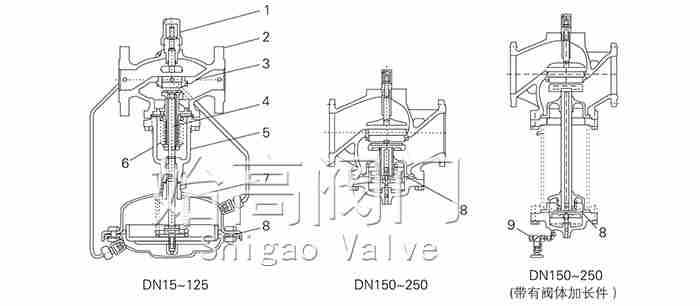

Z0L1自力式流量控制閥零部件圖

序號	名稱	序號	名稱	序號	名稱	序號	名稱	序號	名稱
1	限流器	2	閥體	3	閥座	4	閥軸	5	閥蓋
6	波紋管	7	膜蓋	8	膜片	9	充注閥	-	-

六、工作原理

被控介質輸入閥以后，閥前壓力P1通過控制管線輸入下膜室，經節流閥節流后的壓力Ps輸入上膜室，P1與Ps的差即△Ps=P1-Ps稱為有效壓力。P1作用在膜片上產生的推力與Ps作用在膜片上產生的推力差與彈簧反力相平衡確定了閥芯與閥座的相對位置，從而確定了流經閥的流量。當流經閥的流量增加時，即△Ps增加，結果P1、Ps分別作用在下、上膜室，使閥芯向閥座方向移動，從P1作用在膜片上的推力在新的位置產生平衡達到控制流量的目的。反之，同理。設定被控介質的流量用調整節流閥與閥座的相對位置來確定。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的自力式流量控制閥冷卻型性能參數、結構尺寸參數、價格等詳情，請聯系我們。
