Q347H三片式固定球閥

產品信息
產品型號：Q347H、Q347Y	021-31261651
產品口徑：DN50-DN900	www.hsbf-brake.com
產品壓力：150LB-1500LB	[email protected]
產品材質：A105、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、三片式固定球閥相關概述

Q347H三片式固定球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制。

二、三片式固定球閥參數表

公稱通徑：DN50-DN900	公稱壓力：150LB-1500LB	適用介質：水、蒸汽、油品、顆粒物等
適用溫度：-20℃-540℃	設計標準：API 608;API 6D	防火標準：API 607
防靜電標準：API 608	制造標準：ASME B 16.34	結構長度標準：ASME B 16.10

三、使用范圍

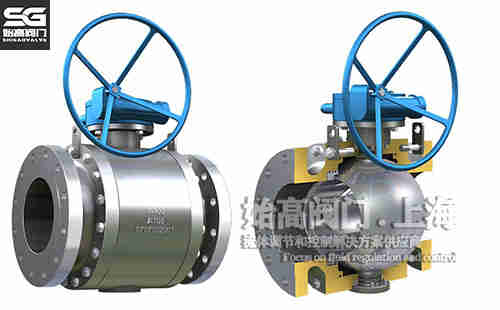

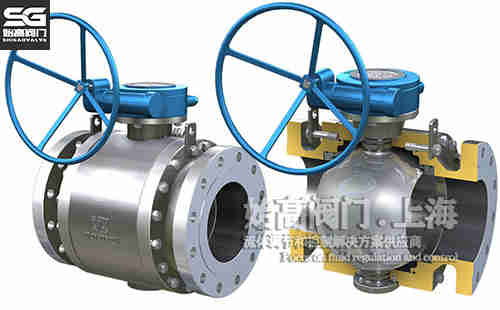

三片式固定球閥結構 固定式球閥結構

殼體材料	閥座材料	適用溫度	適用介質
碳鋼C型	PTFE	≤150℃	水、蒸汽、油品等
碳鋼C型	不銹鋼	≤425℃	水、蒸汽、油品等
鉻鎳鈦鋼P(yáng)型	PTFE	≤150℃	硝酸類
鉻鎳鈦鋼P(yáng)型	不銹鋼	≤200℃	硝酸類
鉻鎳鉬鈦鋼R型	PTFE	≤150℃	醋酸類
鉻鎳鉬鈦鋼R型	不銹鋼	≤200℃	醋酸類
鉻鉬釩鋼I型	硬質合金	≤550℃	蒸汽、冶煉、能源等

四、三片式固定球閥尺寸表

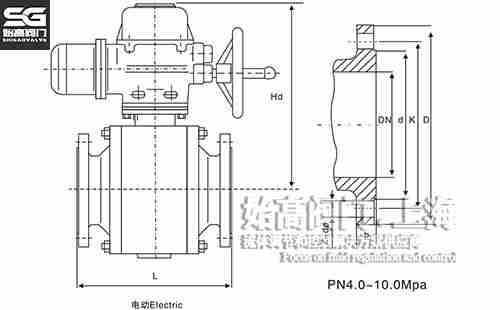

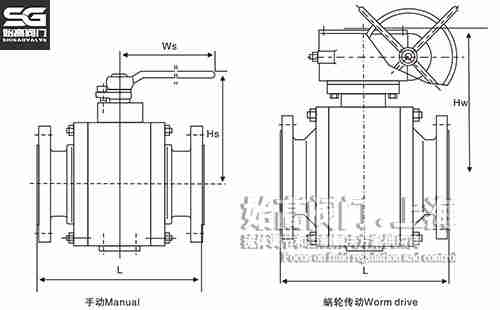

蝸輪三片式固定球閥尺寸電動三片式固定球閥尺寸

NPS DN	2 50	2-1/2 65	3 80	4 100	6 150	8 200	10 200	12 300	14 350	16 400	18 450	20 500	24 600	26 650
L (RF)	7 178	7.5 190	8 203	9 229	15.5 394	18 457	21 533	24 610	27 686	30 762	34 864	36 914	42 1067	45 1143
L1 (BW)	8.5 216	9.5 241	11.12 283	12 305	18 457	20.5 521	22 559	25 635	30 762	33 838	36 914	39 991	45 1143	49 1245
H	7 177	7.5 190	8.25 210	20.88 530	24.62 625	25.62 650	30.75 780	31 790	36.25 920	38.25 970	43.38 1100	45.25 1150	50.75 1290	55.12 1400
W	14 350	16 400	20 500	20 500	24 600	24 600	24 600	24 600	32 800	32 800	32 800	32 800	32 800	32 800

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q347H三片式固定球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
