Q347H上裝式固定球閥

產品信息
產品型號：Q347H	021-31261651
產品口徑：DN40-DN1200	www.hsbf-brake.com
產品壓力：1.6MPa-16MPa	[email protected]
產品材質：鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、上裝式固定球閥相關概述

Q347H上裝式固定球閥的閥體是整體式設計，不會因?yàn)楣艿赖纳炜s影響我們的閥門使用，球體和閥座都采用上裝式結構，維修閥門時不需要從管道上拆下閥門，球體和閥桿可采用一體式，有效的解決閥桿和球體的加工間隙，確保了球體的精確定位和閥桿防吹出的保護結構。閥桿與閥蓋的密封形式不是普通的填料式密封，而是采用了填料組合密封。球體與閥座可根據客戶要求采用PPL或金屬硬密封。此閥廣泛應用于：化工、石油、石化、造紙、采礦、電力、液化氣、食品、制藥、給排水、城建等領域。

二、上裝式固定球閥參數表

公稱通徑：DN40-DN1200	公稱壓力：1.6MPa-16MPa、class150-class2500	適用介質：水、氣、油等
適用溫度：-20℃-325℃	閥體材質：鑄鋼、不銹鋼	設計標準：GB/T12237、API 608、API 6D、ASME B16.34
結構長度標準：GB/T12221、ASME B16.10、API 6D、ASME B16.10	法蘭連接：GB/T9113、ASME B16.5	對焊連接：GB/T12224、ASME B16.25

三、上裝式固定球閥零件材質表

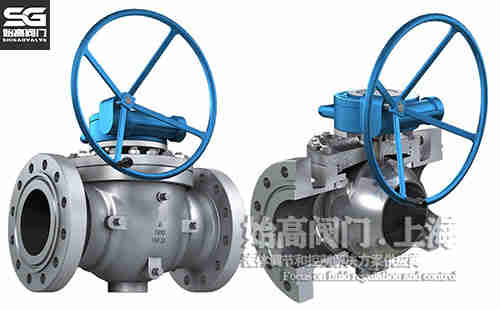

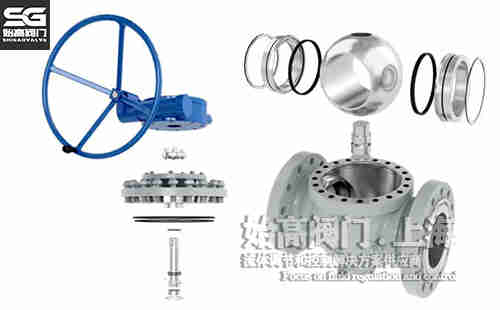

上裝式固定球閥結構 上裝式固定球閥零部件

名稱	碳鋼		低溫鋼		不銹鋼
名稱	GB	ASTM	GB	ASTM	GB	ASTM
閥體	WCB	A216-WCB	LCB LCC	A352-LCB A352-LCC	CF8 CF8M	A351-CF8 A351-CF8M
螺栓/螺母	35CrMo 45	A193-V7 A194-2H	304 304	A320-L7 A194-4	304 304	A193-B8 S194-8
球體	25+ENP	A105+ENP	0Cr18Ni9	A350-LF2_ENP	0Cr18Ni9 0Cr17Ni12Mo2	A182-F304 A182-F316
閥桿	1Cr13 2Cr13	A276-410 A276-420	304	A350-LF2 A276-304	304 316	A276-F304 A276-F316
O型圈	NBR、VITON		NBR、VITON		NBR、VITON
墊片	柔性石墨+不銹鋼		柔性石墨+不銹鋼		柔性石墨+不銹鋼

四、上裝式固定球閥尺寸表

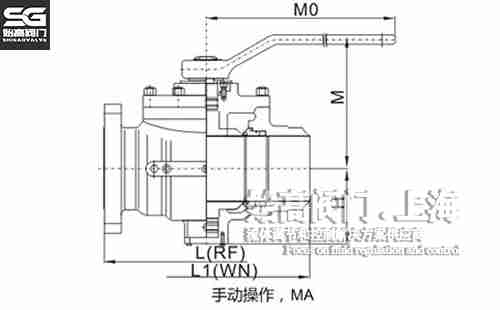

手動上裝式固定球閥尺寸蝸輪上裝式固定球閥尺寸

DN	NPS	L(RF)	L1(WN)	L2(RJ)	手柄		蝸輪傳動		C	H
DN	NPS	L(RF)	L1(WN)	L2(RJ)	M	M0	G	G0	C	H
40	1-1/2	260	260	264	206	300	-	-	145	63
50	2	292	292	295	231	300	-	-	170	78
65	2-1/2	330	330	333	245	400	-	-	182	90
80	3	356	356	359	273	450	-	-	212	100
100	4	432	432	435	297	500	-	-	236	120
150	6	559	559	562	351	800	338	300	271	162
200	8	660	660	664	388	1000	375	400	308	207

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q347H上裝式固定球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
