Q347F蝸輪固定式球閥

產品信息
產品型號：Q47F、Q47H、Q47Y、Q347Y	021-31261651
產品口徑：DN25-DN1400	www.hsbf-brake.com
產品壓力：1.6MPa-6.4MPa	[email protected]
產品材質：鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、蝸輪固定式球閥相關概述

Q47F/Q47H/Q47Y/Q347Y蝸輪固定式球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制。

二、蝸輪固定式球閥參數表

公稱通徑：DN25-DN1400	公稱壓力：1.6MPa-6.4MPa、150LB-600LB	適用介質：水、蒸汽、油品、顆粒物等
適用溫度：-20℃-540℃	操作方式：手柄,蝸輪,電動	設計和制造標準：GB/T 12237-1989;API 608
檢驗和試驗標準：GB/T 13827-1992;API 598	法蘭連接：JB/T 79.1-1994;ASME/ANSI B 16.5	結構長度：GB/T 12221-1989;ASME/ANSI B 16.10

三、蝸輪固定式球閥的特點

1、操作省力：球體由上下軸承支撐，減少摩擦，消除了由于進口壓力推動球體與密封座形成的巨大密封負荷而造成過大的扭矩。
2、密封性能可靠：PTFE彈性材料密封圈嵌于不銹鋼閥座內，金屬閥座尾端沒有彈簧，保證密封圈足夠的預緊力，閥門在使用過程中密封面摩擦損時，在彈簧作用下閥門繼續保證良好的密封性能。
3、防火結構：為防止由于驟熱或火災的出現，使聚四氟乙烯密封圈燒毀，發生較大泄漏而助長火勢，在球體與閥座間設置防火密封環，在密封圈燒毀時，在彈簧力作用下，將閥座密封環迅速推向球體上，形成金屬與金屬密封，起到一定程度的密封效果。
4、自動泄壓功能：當閥門中腔停滯的介質壓力異常升高超過彈簧的預緊力時，閥座后退脫離球體，達到自動泄壓的效果，泄壓后閥座自動復位。
5、排泄管路：閥體上下均設置排泄孔，可檢查閥座是否發生泄漏，在工作中，閥門處于全開或全關時，卸掉中腔壓力，可直接更換填料。

四、使用范圍

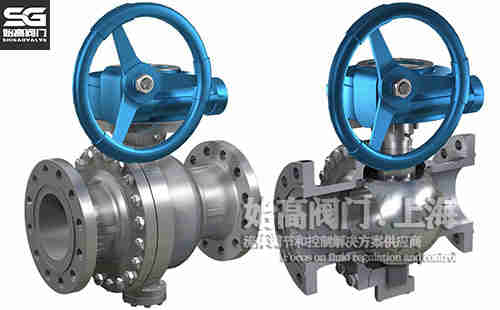

蝸輪固定式球閥結構 Q347F固定式球閥結構

軟密封：

殼體材料	閥座材料	適用溫度	適用介質
碳鋼C型	聚四氟乙烯(PTFE)	≤150℃	水、蒸汽、油品等
碳鋼C型	對位聚苯	≤250℃	水、蒸汽、油品等
鉻鎳鈦鋼P(yáng)型	聚四氟乙烯(PTFE)	≤150℃	硝酸類
鉻鎳鈦鋼P(yáng)型	對位聚苯	≤200℃	硝酸類
鉻鎳鉬鈦鋼R型	聚四氟乙烯(PTFE)	≤150℃	醋酸類
鉻鎳鉬鈦鋼R型	對位聚苯	≤200℃	醋酸類

硬密封：

殼體材料	工作溫度	適用介質
碳鋼C型	≤425℃	水、蒸汽、油品等
鉻鎳鈦鋼P(yáng)型	≤200℃	硝酸類
鉻鎳鉬鈦鋼R型	≤200℃	醋酸類
鉻鉬釩鋼I型	≤550℃	蒸汽、冶煉、能源等

五、蝸輪固定式球閥尺寸表

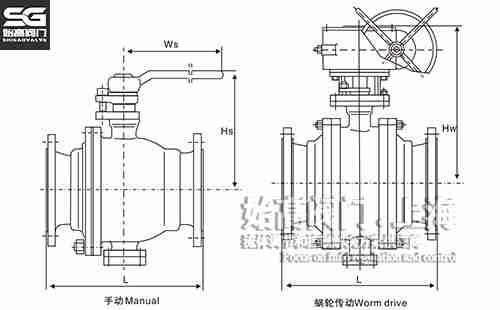

蝸輪固定式球閥尺寸電動固定式球閥尺寸

DN	L	D	K	d	b	z-d0	Hw	Hd
150	394	285	240	210	24	8-23	470	540
200	457	340	295	265	26	12-23	520	580
250	533	405	355	320	30	12-25	610	640
300	610	460	410	375	30	12-25	650	690
350	686	520	470	435	34	16-25	740	785
400	762	580	525	485	36	16-30	795	830
450	864	640	585	545	40	20-30	860	910
500	914	715	650	608	44	20-34	945	990
600	1067	840	770	718	48	20-41	1040	1090
700	1245	910	840	788	50	24-41	1150	1210
800	1372	1025	950	898	52	24-41	1280	1340
900	1524	1125	1050	998	54	28-41	1430	1510
1000	1753	1255	1170	1110	56	28-48	1580	1640
1200	2032	1485	1390	1325	58	32-54	1810	1910
1400	2300	1685	1590	1525	60	36-54	2010	2115

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q347F蝸輪固定式球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
