Q344(5)F上裝式蝸輪三通球閥

產品信息
產品型號：Q344(5)F	021-31261651
產品口徑：DN15-DN300	www.hsbf-brake.com
產品壓力：1.6MPa-4.0MPa	[email protected]
產品材質：鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、上裝式蝸輪三通球閥相關概述

Q344(5)F上裝式蝸輪三通球閥可分為L型和T型。L型三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接，T型三通球閥用于介質分流、合流及流向切換。T型三通可以使三個通道相互連通或使其中的兩個通道連通。

二、上裝式蝸輪三通球閥的特點

1、啟閉無摩擦。
2、上裝式結構：對裝在管道上的閥門可直接在線檢查與維修，降低成本。
3、單閥座設計：消除了閥門中腔介質因異常升壓而影響使用安全的問題。
4、低扭矩設計：特殊結構設計的閥桿，只需配一個小把手閥門就能輕松啟閉。
5、楔形密封結構：閥桿提供機械力，將球壓倒閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有保證。
6、密封面的自清潔結構：當球體傾離閥座時，管線中的流體沿球體密封面形成360°均勻通過，不僅消除高速流體對閥座局部的沖刷，也沖走了密封面上的聚集物，達到自清潔的目的。

三、上裝式蝸輪三通球閥參數表

公稱通徑：DN150-DN600	公稱壓力：1.6MPa-4.0MPa	適用介質：水、氣、油等
適用溫度：0-10℃-180℃	閥體材質：鑄鋼、不銹鋼	檢驗與試驗標準：JB/T9092、API598
法蘭標準：JB79、GB9113、HG20592、ASME B16.5	結構長度：SDV-2002	設計制造：GB/12237-89

上裝式蝸輪三通球閥結構 蝸輪三通球閥零件

四、上裝式蝸輪三通球閥尺寸表

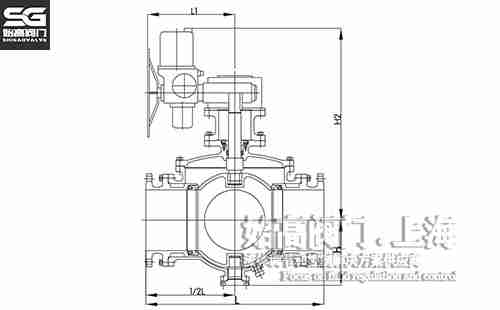

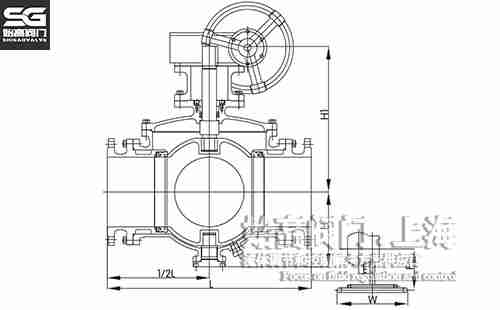

上裝式蝸輪三通球閥尺寸電動三通球閥尺寸

公稱通徑		150	200	250	300	350	400	450	500	600
L		570	670	760	850	980	1080	1220	1360	1750
H		219	273	360	395	430	470	550	580	1700
手動	H1	330	398	495	580	625	670	698	840	1050
	E	-	116	116	171	171	257	257	257	150
	F	-	350	350	400	420	400	420	400	410
	W	1050	600	600	800	800	800	800	800	800
電動	H2	554	600	652	760	770	830	-	940	1020
電動	L1	235	235	235	259	400	400	-	410	410

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的上裝式蝸輪三通球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
