高低籃式過濾器

產品信息
產品型號：S-TG42-16C	021-31261651
產品口徑：DN15-DN600	www.hsbf-brake.com
產品壓力：1.0MPa-6.4MPa	[email protected]
產品材質：碳鋼、鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、高低籃式過濾器相關概述

S-TG42-16C高低籃式過濾器主要由接管、筒體、濾籃、法蘭、法蘭蓋及緊固件等組成。安裝在管道上能除去流體中的較大固體雜質，使機器設備、儀表能正常和運轉，達到穩定工藝過程，保障安全生產的作用。當液體通過筒體進入濾籃后，固體雜質顆粒被阻攔在濾籃內，而潔凈的流體通過過濾籃，由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即可。

二、高低籃式過濾器參數表

公稱通徑：DN15-DN600	公稱壓力：1.0MPa-6.4MPa
適用溫度：-20℃-425℃	閥體材質：碳鋼、鑄鋼、不銹鋼等
連接方式：法蘭連接、螺紋連接、焊接	濾網材質：不銹鋼

三、高低籃式過濾器尺寸表

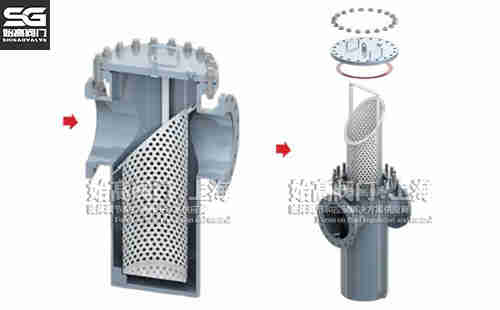

高低籃式過濾器尺寸圖高低籃式過濾器結構圖

口徑	L	H2	H1	H	有效過濾面積㎡
25	220	110	180	295	0.003619
32	220	110	180	300	0.003619
40	280	120	220	355	0.005718
50	280	120	220	355	0.005718
65	330	160	270	415	0.009613
80	340	180	320	475	0.001539
100	420	220	390	565	0.02464
150	500	310	530	735	0.04866
200	560	390	670	915	0.07858
250	660	480	800	1120	0.12005
300	750	640	1040	1410	0.16537

四、相關應用

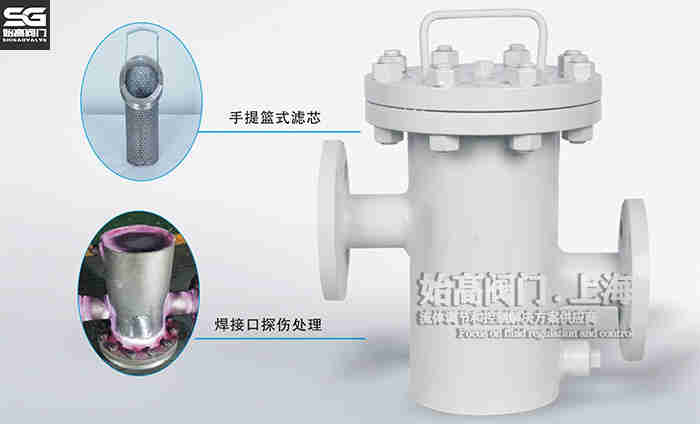

高低籃式過濾器細節圖

藍式過濾器主要由接管、筒體、濾籃（不銹鋼）、法蘭、法蘭蓋及緊固件等組成。過濾器安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的高低籃式過濾器性能參數、結構尺寸參數、價格等詳情，請聯系我們。
