蘇式內螺紋截止閥

產品信息
產品型號：J11W	021-31261651
產品口徑：DN15-DN50	www.hsbf-brake.com
產品壓力：1.6MPa-6.4MPa	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、蘇式內螺紋截止閥概述

J11W蘇式內螺紋截止閥通常應用在密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質。該產品具有結構緊湊、外形精美、性能好、使用方便等諸多特點。適用于空氣、蒸汽、水、氣體、石油、腐蝕性介質等，廣泛應用于石油、化工、冶金、輕工、造紙、制冷等工作領域。

二、蘇式內螺紋截止閥參數表

公稱通徑：DN15-DN50	公稱壓力：1.6MPa-6.4MPa
適用介質：水、氣、油	適用溫度：-20℃-180℃
閥體材質：碳鋼、不銹鋼	連接方式：螺紋連接

三、零部件材質

名稱	J11W-(16-64)C	JIIW-(16-64)P	JIIW-(16-64)R
閥體	WCB	ZG1Cr18Ni9Ti 304 CF8	ZG1Cr18Ni12Mo2Ti 316 CF8M
閥蓋	1Cr18Ni9Ti 304	1Cr18Ni9Ti 304	1Cr18Ni12Mo2Ti 316
閥桿	1Cr18Ni9Ti 304	1Cr18Ni9Ti 304	1Cr18Ni12Mo2Ti 316
密封圈	聚四氟乙烯
填料	聚四氟乙烯

四、蘇式內螺紋截止閥尺寸表

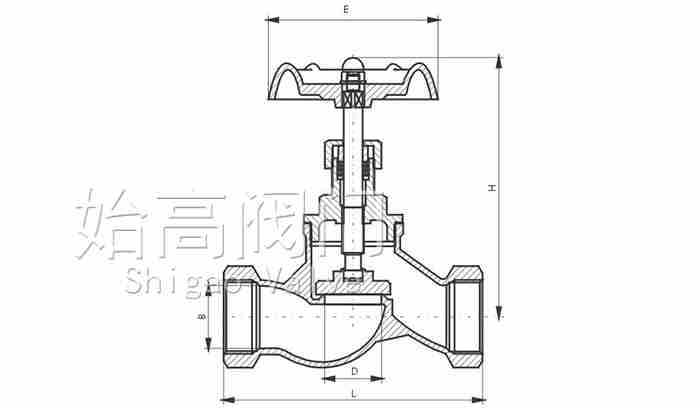

蘇式內螺紋截止閥尺寸圖

DN	L	D	B	H	E
15	90	13	16	104	72
20	100	16	19	110	72
25	120	20	25	124	80
32	140	30	33	145	100
40	165	36	40	165	108
50	190	42	50	192	130

五、產品圖片

蘇式內螺紋截止閥實拍1

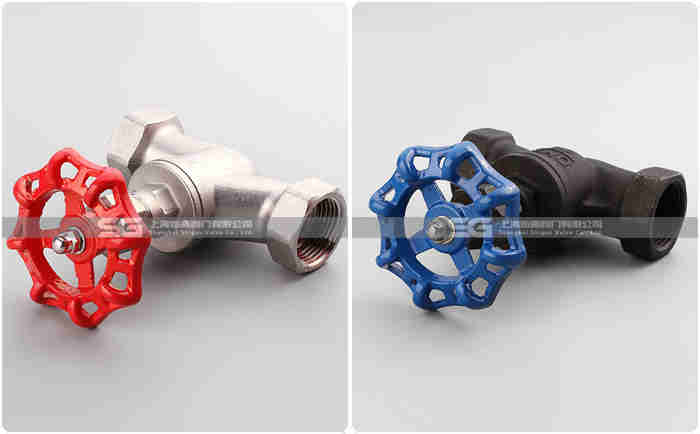

蘇式內螺紋截止閥實拍2

蘇式內螺紋截止閥是指關閉件沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化就是與閥瓣行程成正比例餓關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非�？煽康那袛喙δ埽钟捎陂y座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的蘇式內螺紋截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
