D373H蝸輪對夾式硬密封蝶閥

產品信息
產品型號：D373H	021-31261651
產品口徑：DN50-DN2000	www.hsbf-brake.com
產品壓力：1.0MPa-4.0MPa	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、蝸輪對夾式硬密封蝶閥概述

D373H蝸輪對夾式硬密封蝶閥采用經密封的U形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的冶金、電力、石油化工以及給排水和市政建設等工業管道上，作調節流量和截斷流體使用。

二、蝸輪對夾式硬密封蝶閥的特點

1、采用三偏心密封結構，閥座蝶板幾乎無摩擦，具有越關越緊的密封功能。
2、密封圈采用不銹鋼制成，具有金屬硬密封和彈性密封的雙重優點，在高溫的情況下均具有優良的密封性能，具有耐腐蝕，使用壽命長。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

三、蝸輪對夾式硬密封蝶閥參數表

公稱通徑：DN50-DN2000	公稱壓力：1.0MPa-4.0MPa	適用介質：水、蒸汽等
適用溫度：-10℃-425℃	閥體材質：碳鋼、不銹鋼	操作方式：蝸輪
設計與制造標準：GB/T12238-89	結構長度標準：GB/T12221-89	連接法蘭標準：GB/T9113-88

四、三偏心原理

對夾式三偏心硬密封蝶閥原理圖

1、偏心1：閥軸位于閥座軸后面，使得密封能夠完全緊密環繞接觸整個閥座。
2、偏心2：閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。
3、偏心3：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。

五、蝸輪對夾式硬密封蝶閥零部件材質

序號	零件名稱	碳鋼	不銹鋼	低溫鋼
1	底蓋螺釘	8.8/B7	B8	B8/L7
2	底蓋	A105	304	304/LF2
3	墊片	304+石墨	304+石墨	304+石墨
4	卡環	1035	304	304
5	下軸套	SF-1	SF-1S/C95200	SF-1S/C95200
6	閥體	WCB	CF8	LCB/LC1
7	密封圈	304+石墨	304+石墨	304+石墨
8	壓板	A105	304	304/LF2
9	壓板螺釘	8.8/B7	B8	B8/L7
10	上軸套	SF-1	SF-1S/C95200	SF-1S/C95200
11	填料	柔性石墨	柔性石墨	柔性石墨
12	壓蓋螺柱	8.8/B7	B8	B8/L7
13	填料壓蓋	WCB	CF8	CF8/LF2
14	支架	WCB	WCB/CF8	WCB/CF8
15	閥桿	410/420	304/17-4PH	410/17-4PH
16	蝶板	WCB	CF8	LCB/LC1
17	銷軸	410/420	304/17-4PH	410/17-4PH

六、型號編制

對夾式三偏心硬密封蝶閥型號編制圖

七、蝸輪對夾式硬密封蝶閥尺寸表

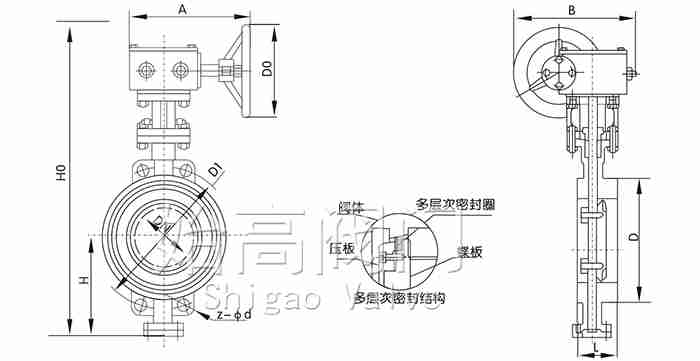

對夾式三偏心硬密封蝶閥尺寸圖

DN	L	D1	D	H	H0	A	B	D0
50	43	125	102	112	260	200	200	160
65	46	145	122	115	280	200	200	160
80	64	160	133	120	355	220	200	160
100	64	180	158	140	390	240	200	160
125	70	210	184	170	490	260	200	160
150	76	240	212	180	630	280	280	240
200	89	295	268	210	690	320	280	240
250	114	350	320	240	830	360	280	240
300	114	400	370	290	930	460	420	310
350	127	460	430	320	1010	500	420	310
400	140	515	482	350	1070	540	420	310
450	152	565	532	380	1140	580	420	310
500	152	620	585	410	1200	620	420	310
600	178	725	685	470	1340	660	420	310
700	229	840	800	550	1600	750	550	400
800	240	950	905	640	1780	800	550	400
900	241	1050	1005	710	1920	850	550	400
1000	300	1160	1110	770	1960	1000	750	500
1200	360	1380	1330	875	2360	1050	750	500

八、應用

對夾式三偏心硬密封蝶閥附件圖1
對夾式三偏心硬密封蝶閥附件圖2

對夾三偏心硬密封蝶閥適用于食品、醫藥、石油化工、工業環保及高層建筑和管道上作調節流量和截斷流體的裝置。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D373H蝸輪對夾式硬密封蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
