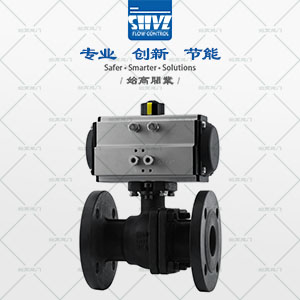

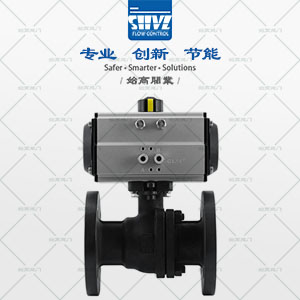

氣動碳鋼法蘭球閥

內容摘要

氣動碳鋼法蘭球閥是球閥配上氣動執行器，氣動執行器的執行速度相對較快，再很大程度上節約了人力資源以及時間。氣動法蘭球閥是由截止閥演變而來。它具有相同的旋轉90度動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動碳鋼法蘭球閥參數表

產品品牌：	始高閥門	產品名稱：	氣動碳鋼法蘭球閥/氣動化工部硅溶膠高平臺法蘭球閥
產品型號：	Q641F	閥體材質：	碳鋼WCB
連接方式：	法蘭	適用壓力：	1.6Mpa-6.4Mpa
公稱通徑：	DN15~DN200	驅動方式：	氣動
適用介質：	水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等	適用溫度：	-20°C ~ +150°C/-20°C ~ +240°C
設計標準：	GB/T12237、API 6D、API 608	結構長度：	GB/T12221、ASME B16.10
法蘭連接：	HG、GB、JB、ASME B16.5	壓力與溫度：	GB/T9131、ASME B16.34
執行器形式：	AT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關兩位控制、4-20mA模擬量控制	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

Q641F氣動碳鋼法蘭球閥是球閥配上氣動執行器，氣動執行器的執行速度相對較快，再很大程度上節約了人力資源以及時間。氣動法蘭球閥是由截止閥演變而來。它具有相同的旋轉90度動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。

根據工況需要氣動法蘭式球閥可分為軟密封（-30～180℃）和硬密封（-40～450℃）兩種密封結構，以便在不同介質不同溫度及不同壓力的場所中合理使用。氣動法蘭球閥動力源采用的是氣體，不會存在與火花接觸，理論上有防爆功能，相對來說比較安全。并且如果漏氣的話，氣體可以直接排出，對環境沒有污染，同時具有較高的安全性。從閥門口徑角度來說，由于扭矩力的原因，手動球閥一般只能配置口徑在DN300以下的球閥，而氣動法蘭球閥可配置的口徑較廣，不僅可配置小口徑球閥，也可配置口徑大的球閥，氣動球閥目前可達到DN1200口徑。

可選附件Machine Accessories

1、三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
2、回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
3、電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
4、定位器：輸入4～20mA信號,實現閥門調節功能。
5、手動機構：手操機構，可實現手動開或關閥。
6、調節型附件：電氣定位器、氣動定位器、電氣轉換器。
7、切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。

主要零部件材質Material of main parts

序號	名稱	材質
1	右閥體	WCB
2	螺母	35
3	墊片	PTFE、石墨金屬復合墊
4	螺栓	35
5	閥體	WCB
6	閥座	PTFE、尼龍、PPL、硬質合金
7	球體	1Cr18Ni9Ti
8	閥桿	1Cr13
9	墊片	1Cr18Ni12No2Ti
10	填料	PTFE、柔性石墨
11	襯套	PTFE復合軸承
12	壓蓋	WCB
13	螺栓	35
14	螺栓	35
15	連接之家	1Cr18Ni9Ti
16	螺栓	35
17	連接套	35

外形尺寸Overall Dimension

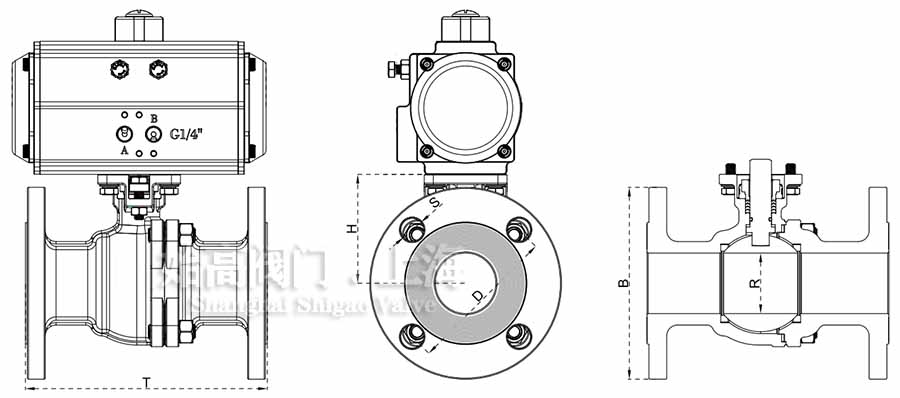

氣動碳鋼法蘭球閥尺寸圖

DN	T	D	S	H	R	B
15	130	65	4-14	52.5	15	95
20	140	75	4-14	54.5	20	105
25	150	85	4-14	58.5	25	115
32	165	100	4-18	71	32	135
40	180	110	4-18	76	40	145
50	200	125	4-18	90	50	160
65	220	145	4-18	107	65	180
80	250	160	8-18	118	80	195
100	280	180	8-18	138	100	215

結語Conclusion

氣動碳鋼法蘭球閥主要由浮動式球閥與氣動執行機構及相關附件組成,閥體采用硅溶膠精密鑄造,高平臺設計,通過壓縮空氣為動力源,即可控制球閥啟閉。整體結構緊湊,開關迅速,裝配上電氣閥門定位器,接收工業自動化控制系統的4-20mA控制信號,來完成調節管道介質的流量、壓力、溫度等各種工藝參數,達到自動化控制。
