氣動液壓高壓球閥

內容摘要

氣動液壓高壓球閥主要應用于液壓管路中控制油液的流通和截止。本球閥具有流阻損失小，密封性能可靠，操作方便，外觀精美等特點。閥體采用鋼制鍛件，表面鍍鉻，鍍黃鋅。可配以閥門定位器輸入4-20mA的模擬信號從而控制球芯運轉的開度大小，實現對介質壓力、流量、溫度等參數的比例式調節。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動液壓高壓球閥參數表

產品品牌：	始高閥門	產品名稱：	氣動液壓高壓球閥
產品型號：	Q611F-320P/Q611F-500P/KHB	閥體材質：	不銹鋼/碳鋼
連接方式：	內螺紋	適用壓力：	32MPa/50MPa
公稱通徑：	DN8~DN50	驅動方式：	氣動
適用介質：	水、氣、液壓油等	適用溫度：	-20°C ~ +150°C
執行器形式：	AT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關兩位控制、4-20mA模擬量控制	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

氣動液壓高壓球閥主要應用于液壓管路中控制油液的流通和截止。本球閥具有流阻損失小，密封性能可靠，操作方便，外觀精美等特點。閥體采用鋼制鍛件，表面鍍鉻，鍍黃鋅�？膳湟蚤y門定位器輸入4-20mA的模擬信號從而控制球芯運轉的開度大小，實現對介質壓力、流量、溫度等參數的比例式調節。

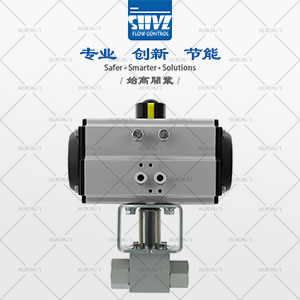

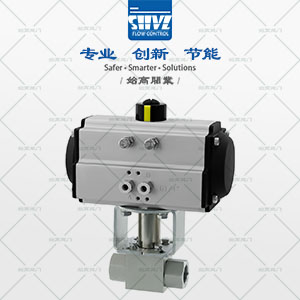

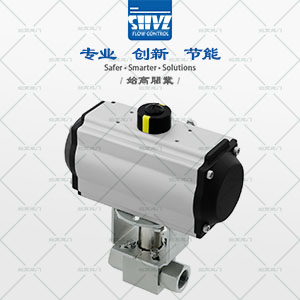

氣動液壓高壓球閥由氣動執行器和鍛造內螺紋高壓球閥組成。氣動高壓閥體采用鍛造工藝加工而成，提高了材料的強度，避免鑄件的氣孔，沙眼等缺陷。確保高壓球閥使用安全。密封圈采用尼龍材料，比聚四氟乙烯承受壓力更高，使用壽命長，密封性好。主副閥體采用螺紋連接，結構緊湊。適用于液壓油，高壓氣體等介質。氣動執行器可以配裝各種附件，使用更加安全方便。

型號編制Model

KHB	M27×1.5	10	1	1	1	1	01
1	2	3	4	5	6	7	8

1、系列代號：KHB（BKH）系列-閥塊型球閥DN4-DN25，KHM（MKH）系列-袖套型球閥DN32-DN50。
2、連接代號：M**、G**、**LR、**SR、PT**、NPT**。
3、公稱通徑：04、06、08、10、13、16、20、25、32、40、50。
4、閥體、接頭材料：1-45#、3-316不銹鋼。
5、球芯、閥鎖材料：1-45#、3-316不銹鋼。
6、球封材料：1-POM（聚甲醛）、2-PTFE（聚四氟乙烯）。
7、閥體與接頭和閥鎖處密封材料：1-NBR、2-FPM/FKM（氟橡膠）。
8、手柄形式：01-C型鋅合金曲手柄、02-B型鋅合金曲手柄、03-B型鑄鋼曲手柄、09-不帶手柄。
備注：壓力參數對應產品的材料為碳鋼。材料1111為常規使用組合，PTFE材料使用高工作壓力不超過100bar

主要零部件材質Material of main parts

名稱	材質	材質	材質	材質
閥體、閥蓋	A105	304	316	316L
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
閥座密封圈	PTFE、碳素纖維+PTFE、PPL	PTFE、碳素纖維+PTFE、PPL	PTFE、碳素纖維+PTFE、PPL	PTFE、碳素纖維+PTFE、PPL
填料	V型PTFE、柔性石墨	V型PTFE、柔性石墨	V型PTFE、柔性石墨	V型PTFE、柔性石墨

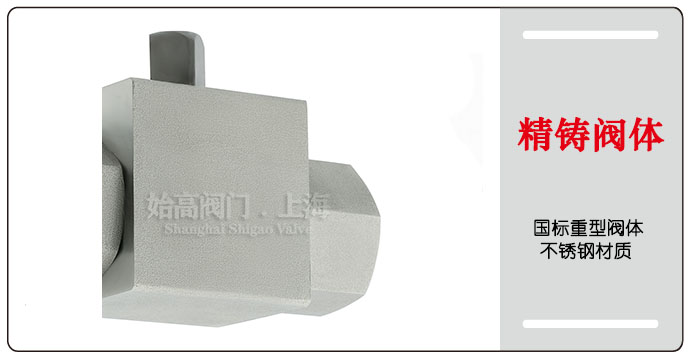

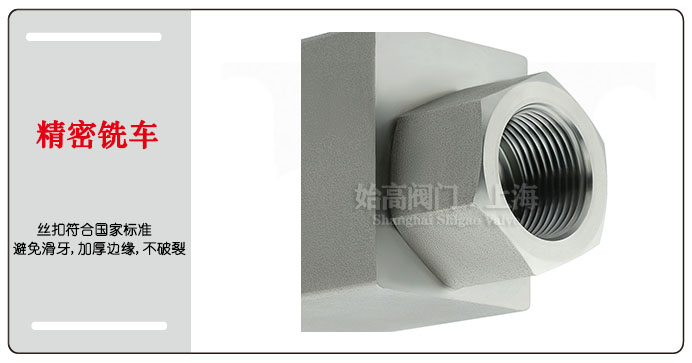

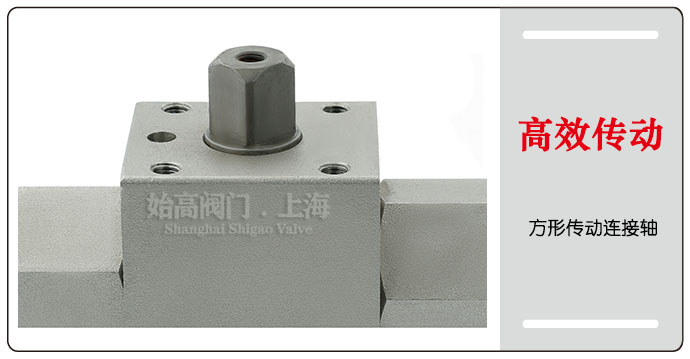

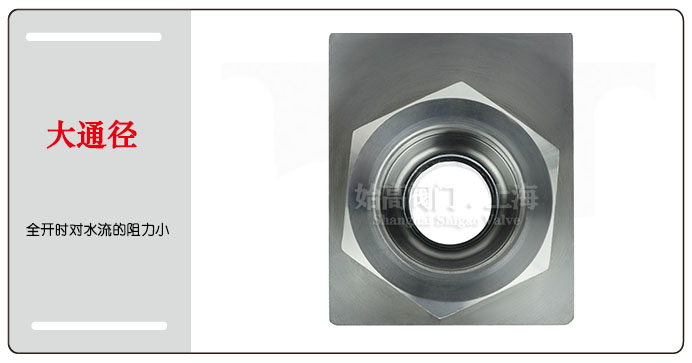

閥門細節Details of valves

外形尺寸Overall Dimension

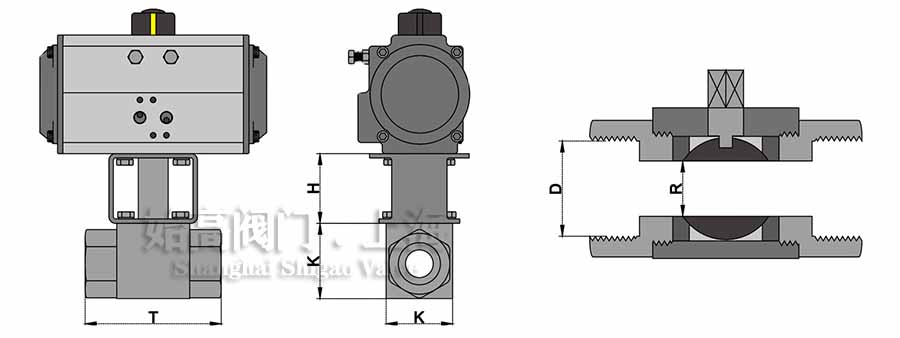

氣動液壓高壓球閥尺寸圖

DN	T	H	C	K	D	R
8	83	43	48	34	G1/4"	6
10	83	43	48	34	G3/8"	8
15	83	43	48	34	G1/2"	10
20	103	53	62	45	G3/4"	14.5
25	113	64	62	56	G1"	19.6
32	125	68	62	60	G1-1/4"	24.5
40	136	70	73	66	G1-1/2"	30
50	160	88	73	80	G2"	39.6

結語Conclusion

氣動液壓高壓球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開全閉的動作。實現對壓力、流量、溫度、液位等參數的調節。具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。適用于介質是粘稠、含顆粒、纖維性質的場合，廣泛用于石油、化工、輕工、高壓設備、制藥等工業自動控制系統中，作遠距離集中控制或就地控制。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動液壓高壓球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
