電動三通球閥開關方向和原理圖文

三通球閥流道有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L三通球閥型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。

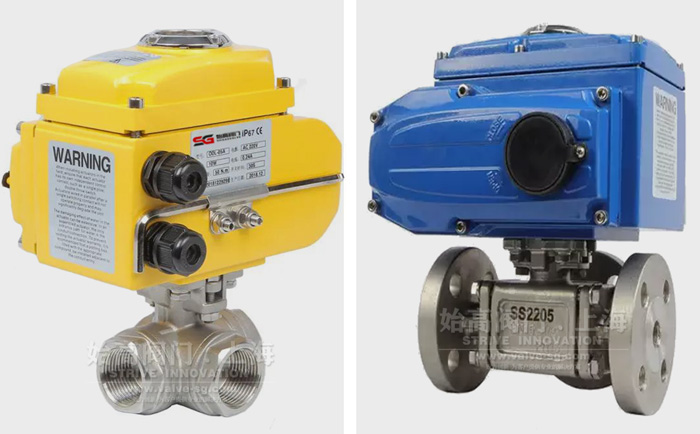

電動三通球閥是由角行程系列智能執行機構和三通球閥組成的，屬于一種旋轉類切斷調節閥門，它的連接方式有螺紋和法蘭兩種，如下圖：

具有關閉嚴密，結構緊湊，重量輕，維修方便等特點。標準球芯有L型三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型孔道可起配比作用，適用于液體、氣體、蒸汽等介質的配比調節與控制。

技術參數：

關于三通球閥流向，如下圖所示：

1、L型流道主要用于流路的換向。

2、T型流道主要用于分流、混流、換向以及三通道的完全開放。

三通球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
