DX7K41X蓄能罐式液控緩閉止回蝶閥

產品信息
產品型號：DX7K41X	021-31261651
產品口徑：DN150-DN3500	www.hsbf-brake.com
產品壓力：1.6MPa-2.5MPa	[email protected]
產品材質：鑄鐵、鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、蓄能罐式液控緩閉止回蝶閥概述

DX7K41X蓄能罐式液控緩閉止回蝶閥是新一代液控蝶閥，它兼有閘閥和止回閥的功能，是一種能按預先調定好的程序，分兩階段快關和緩閉的動作來消除水錘對管網破壞的理想控制設備之一。

其顯著特點為：用蓄能罐取代了目前國內閥門廠生產的重錘，將重錘勢能變?yōu)榱黧w蓄能，不僅節省了長期運行支承重錘所耗的能量，改善了液壓系統的保壓性能，避免了運行時維護人員的人身傷亡事故和精神上的不安全感或恐懼感，而控制機構構思新穎，設計合理，功能齊全，動作靈活可靠，外形美觀、節能節材，維修方便，且維修時不需停止水泵工作等。

二、蓄能罐式液控緩閉止回蝶閥的參數

公稱通徑：DN150-DN3500
公稱壓力：1.6MPa-2.5MPa
適用介質：水、油、蒸汽、煤氣等
適用溫度：0℃-250℃
閥體材質：鑄鐵、碳鋼、不銹鋼
開閥時間(可調)：20-60秒出廠調節：30秒
關閥時間(可調)：1.5-2.5秒(快關)、6-90秒(慢關) 出廠調節：8秒
開閥時間(可調)：10-60秒、30-120秒

三、工作原理

1、閥門開啟：氣動電機帶動油泵運轉，液壓油經過濾網、油泵、單向閥、手動截止閥進入蓄能罐至額定壓力后停止。電磁閥通電，蓄能罐內的壓力油經高壓膠管進入擺動油缸的尾端，推動活塞桿伸出，帶動與之相連的連桿和閥軸，使蝶板旋轉開啟，液壓油從油缸的前部排出，經調整閥，電磁換向流回油箱，實現可調的無級勻速開閥。隨之，蓄能罐充至壓力油至額定壓力后油泵停止；
2、閥門關閉：切斷電磁閥電源，蓄能罐內的壓力油進入油缸的前部，推動活塞桿退回，液壓油從油缸尾端的快慢開角度調節桿，快關調速閥，慢關調速閥流回油箱，按預先調定的3個角度控制程序?qū)崿F(xiàn)關閥；
3、任意位置停止：蝶閥在開啟或關閉過程中，切斷油缸的回油，蝶板即停止在任意位置；

四、蓄能罐式液控緩閉止回蝶閥尺寸表

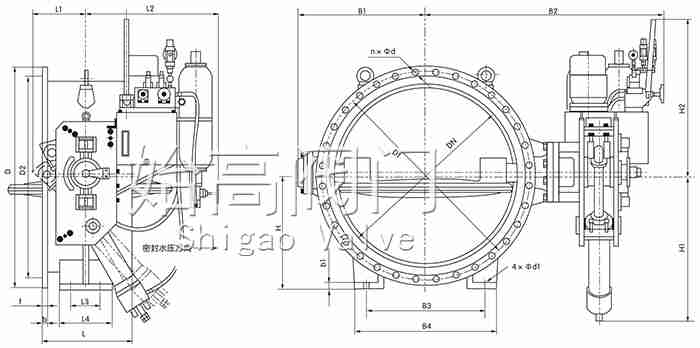

蓄能罐式液控緩閉止回蝶閥尺寸圖

DN	L	D	D1	D2	L1	L2	L3	L4	H	H1	H2	B1	B2	B3	B4
300	270	435	395	366	210	705	100	150	300	650	860	280	765	320	380
350	290	490	445	413	210	705	100	140	300	650	860	305	810	320	380

五、應用

蓄能罐式液控緩閉止回蝶閥具有完善的液壓系統和電氣控制系統，可手動油泵即可關閉閥門。閥門全開、全閉，也可半開、半閉，運用十分方便。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的DX7K41X蓄能罐式液控緩閉止回蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
