UPVC塑料電動球閥

產品信息
產品型號：CWX	021-31261651
產品口徑：DN15-DN20	www.hsbf-brake.com
產品壓力：1.0MPa	[email protected]
產品材質：UPVC	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、塑料電動球閥概述

塑料電動球閥由雙內螺紋UPVC球閥和電動執行器組成，可用于酸、堿等腐蝕性介質的場合，廣泛用于環保、給排水、水處理公稱、工業自控等小型設備、食品行業，可替換普通電磁閥，或者是電磁閥不能可靠工作的場合。

二、技術參數表

工作壓力：＜1.0MPa	輸出力矩：2.5Nm\|	工作電流：＜80mA
開關時間：＜8s	功率：＜2W	公稱通徑：DN15、DN20
防護等級：IP65	額定電壓：DC3-6V、DC12V、AC/DC9-24V、AC220V、AC85-265V	控制模式：CR01、CR02、CR03、CR04、CR05

三、塑料電動球閥的特點

1、POM與粉末冶金材質相結合減速機構，性能穩定可靠；
2、在斷電的情況下，手動扭可操作閥門的開關，便于控制，應對特殊情況發生；
3、外觀好看，帶開關指示窗，開關狀態可視，直觀掌握閥體的開關狀態；
4、直通球閥，流量大，密封性能好，等級IP65。

四、塑料電動球閥尺寸表

塑料電動球閥尺寸 UPVC微型電動球閥結構

口徑	φd	L	H
DN15	15	60	47
DN20	20	72	51

五、零件材質表

序號	名稱	材質	序號	名稱	材質
1	閥體	UPVC	2	閥球	UPVC
3	閥蓋	UPVC	4	球墊	PTFE
5	閥桿	UPVC	6	球墊O圈	氟橡膠
7	閥蓋密封圈	橡膠	8	連接架	PA
9	連軸節	304	10	視窗	透明PC
11	手輪	POM	12	標簽	PC
13	上蓋	PC	14	緊線鎖母	PA
15	下蓋	PC	16	閥桿密封圈	氟橡膠
17	嵌件	黃銅	18	閥桿墊片	PTFE

六、使用說明

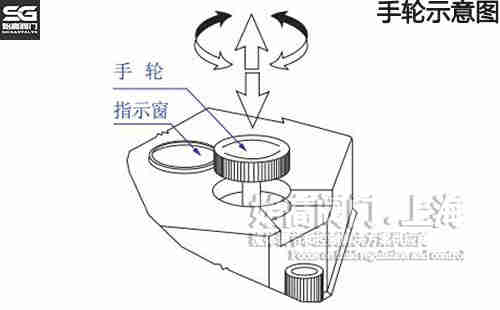

微型電動球閥手輪操作示意圖

1、手動操作前請確定閥門處于斷電狀態；
2、輕輕拉起手輪，轉動即可實現開或關，轉動手柄時請平穩操作，不可過度用力（轉動時請注意指示窗口以免操作過度，損壞閥門）；
3、手動操作完成后請按下手輪，以便正常使用電動功能。

七、接線圖

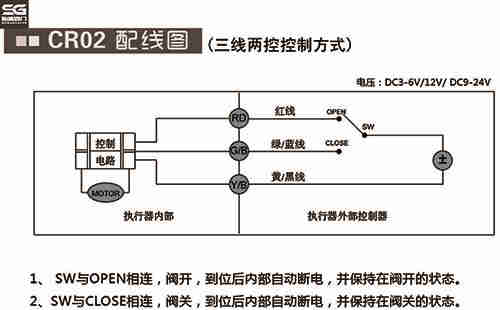

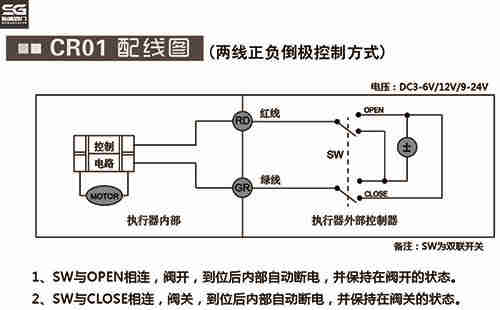

微型電動球閥CR01接線圖微型電動球閥CR02接線圖

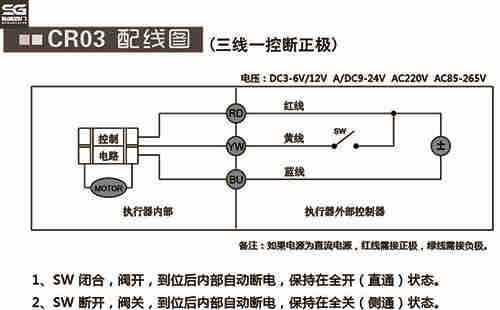

微型電動球閥CR03接線圖微型電動球閥CR04接線圖
微型電動球閥CR05接線圖

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的塑料電動球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
