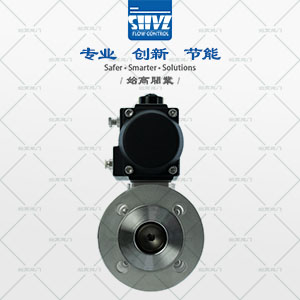

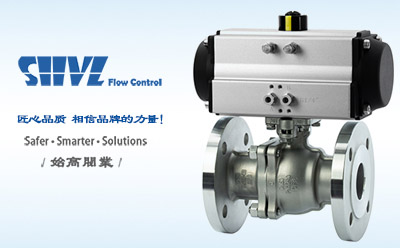

氣動化工部法蘭球閥
| 內容摘要 |
氣動化工部法蘭球閥由化工部法蘭連接球閥和氣動執行器組成,閥軸三重密封結構,全系全通徑標準,過流阻力基本為0,加大號AT氣動執行器,閥軸防飛出設計,球體為精密實心球體,大金四氟閥座。 |
| 詢價請直接撥打021-31261651至銷售部,或通過右側企業QQ在線咨詢。 |
| 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌: | 始高閥門 | 產品名稱: | 氣動化工部法蘭球閥 |
| 產品型號: | HQ641F | 閥體材質: | 不銹鋼304、316、316L |
| 連接方式: | 法蘭 | 適用壓力: | 1.6Mpa-4.0Mpa |
| 公稱通徑: | DN15~DN200 | 驅動方式: | 氣動 |
| 適用介質: | 水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等 | 適用溫度: | -20°C ~ +150°C/-20°C ~ +220°C |
| 設計標準: | GB/T 12237-2007 | 結構長度: | GB/T 12221 |
| 法蘭連接: | GB/T9112-9124,HG/T20592-2009,/JB/T74-90 | 壓力與溫度: | GB/T9131、ASME B16.34 |
| 執行器形式: | AT氣動執行器/PT氣動執行器 | 作用方式: | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式: | 開關兩位控制、4-20mA模擬量控制 | 氣源壓力: | 雙作用3-8bar;單作用4-8bar |
| 操作介質: | 空氣 | 連接尺寸: | ISO5211 |
| 氣源接口: | 符合NAMUR標準 | 制造標準: | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |

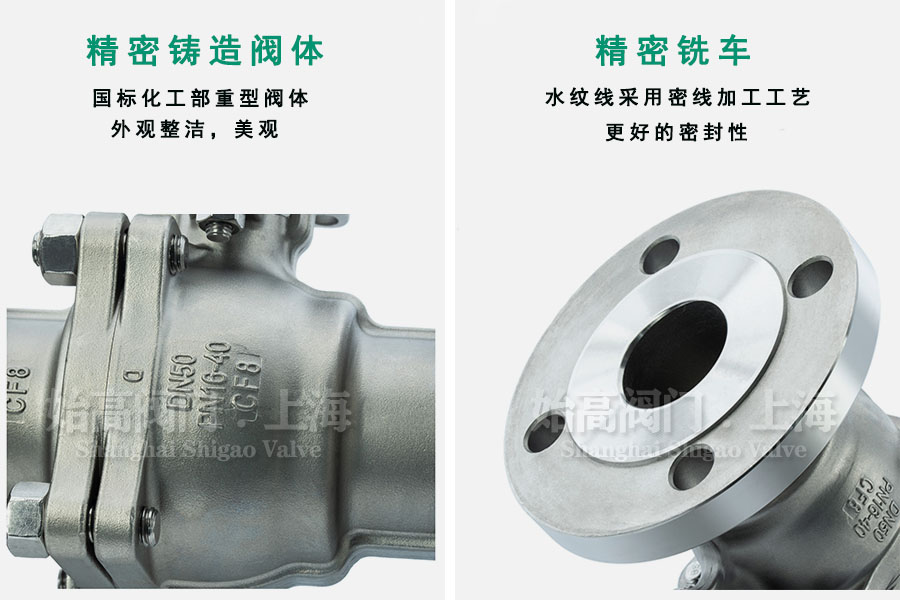

氣動化工部法蘭球閥由化工部法蘭連接球閥和氣動執行器組成,閥軸三重密封結構,全系全通徑標準,過流阻力基本為0,加大號AT氣動執行器,閥軸防飛出設計,球體為精密實心球體,大金四氟閥座。化工部法蘭球閥為一種整體法蘭球閥,主要由閥體、內法蘭、墊料箱和球芯組成,墊料箱、閥體組成三通結構形式。其特征在于球芯裝于閥體內靠內法蘭螺母壓緊,組成閥體整體構造。墊料箱處設有包括雙向燕尾密封圈、桃形壓圈、壓簧、閥門脂和雙向擋塊的 下裝式閥桿密封自緊機構。閥門外形為法蘭花鍵頸狀。
(1)流體阻力小、球閥是所有閥類中流體阻力小的一種,即使是縮徑球閥,其流體阻力也相當小。
(2)止推軸承減小閥桿摩擦力矩,可使閥桿長期操作平衡靈活。
(3)閥座密封性能好,采用聚四氟乙烯等材料制成的密封圈,結構易于密封,而且球閥的閥封能力隨著介質壓力的增設而增大。
(4)閥桿密封可靠,由于閥桿只作旋轉運動而不做升降運動,閥桿的填料密封不易破壞,且密封能力隨著介質的壓力增設而增大。
(5)由于聚四氟乙烯等材料具有良好的自潤滑性,與球體的摩擦損失小,幫球閥的使用壽命長。
(6)下裝式閥桿和閥桿頭部凸階防止閥桿噴出,如火災造成閥桿密封破壞,凸階與閥體間還可形成金屬接觸,確保閥桿密封。

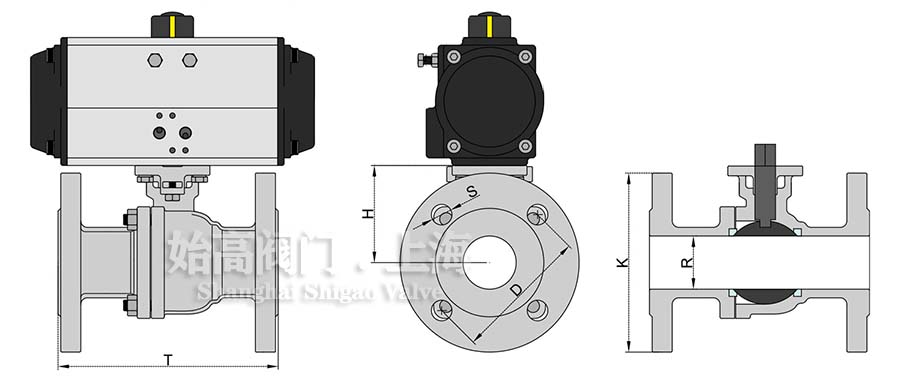

| 壓力:4.0MPa | ||||||||||
| DN | L | T | K | H | Q | N | W | R | S | D |
| 15 | 147 | 130 | 95 | 52 | 72 | 20 | 72 | 15 | 4-14 | 65 |
| 20 | 147 | 130 | 105 | 56.5 | 72 | 20 | 72 | 20 | 4-14 | 75 |
| 25 | 172 | 140 | 115 | 65 | 88 | 20 | 83 | 25 | 4-14 | 85 |
| 32 | 184 | 165 | 140 | 73.5 | 100 | 20 | 95 | 32 | 4-18 | 100 |
| 40 | 204 | 165 | 150 | 81.5 | 109 | 20 | 103 | 40 | 4-18 | 110 |
| 50 | 262 | 203 | 165 | 89 | 117 | 20 | 109 | 50 | 4-18 | 125 |
| 65 | 268 | 222 | 185 | 116 | 133 | 20 | 121 | 65 | 8-18 | 145 |
| 80 | 301 | 241 | 200 | 127 | 155 | 30 | 143 | 80 | 8-18 | 160 |
| 100 | 394 | 305 | 235 | 149.5 | 173 | 30 | 152 | 100 | 8-18 | 180 |
| 壓力:1.6MPa | ||||||||||
| 65 | 268 | 222 | 185 | 116 | 133 | 20 | 121 | 65 | 8-18 | 145 |
| 80 | 301 | 241 | 200 | 127 | 155 | 30 | 143 | 80 | 8-18 | 160 |
| 100 | 394 | 305 | 220 | 138 | 173 | 30 | 152 | 100 | 8-18 | 180 |
| 125 | 458 | 356 | 250 | 173 | 198 | 30 | 174 | 125 | 8-18 | 210 |
| 150 | 528 | 394 | 285 | 204 | 232 | 30 | 206 | 150 | 8-22 | 240 |
| 200 | 532 | 457 | 340 | 256 | 257 | 30 | 226 | 200 | 12-22 | 295 |
氣動化工部法蘭球閥可廣泛適用于石油、化工、建筑等 領域作管路控制閥門應用。球體不帶有固定軸的球閥,稱為浮動球閥,又稱浮動式球閥。浮動球球閥的閥體內有兩個閥座密封圈,在它們之間夾緊一個球體,球體上有通孔,通孔的直徑等于管道的內徑,稱全徑球閥;通孔的直徑略小于管道的內徑,稱縮徑球閥。球體借助于閥桿可以自由地在閥座密封圈中旋轉。在開啟時,球孔與管道直徑對準,已保證管道工作介質阻力zui小。當閥桿轉動1/4圈時,球孔垂直于閥門的通道,靠加給兩閥座密封圈的預緊力和介質壓力將球體緊緊壓在出口端的閥座密封圈上,從而保證閥門完全密封。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動化工部法蘭球閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。 |
|
