黃銅動態平衡電動調節閥

產品信息
產品型號：S-EFV11-16T	021-31261651
產品口徑：DN15-DN32	www.hsbf-brake.com
產品壓力：2.5MPa	[email protected]
產品材質：黃銅	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

動態平衡電動調節閥

動態平衡電動調節閥摘要：

黃銅動態平衡電動調節閥應用于空調系統如預冷空調箱（PAU）、空調箱（AHU）、新風機組（MAU）等末端設備或者采暖系統板換等末端設備，根據空調區域溫度需求和控制系統信號調節被控末端流量，并維持管網壓差恒定，確保被控末端不受管網系統中其他設備運行影響，保持系統節能、穩定運行。

產品品牌：	始高閥門	產品名稱：	動態平衡電動調節閥
產品型號：	S-EFV11-16T	閥體材質：	黃銅
連接方式：	內螺紋	適用壓力：	PN25
公稱通徑：	DN15-DN32	適用介質：	水等
驅動方式：	電動	制造標準：	國標GB、美標ANSI/API

一、產品概述

二、工作原理

動態平衡電動調節閥結構分為流量調節結構和動態平衡結構兩部分。流量調節結構可完成閥門流量的設定和調節，配合執行器可實現閥門的電動調節、開關功能。動態平衡結構可實現閥門流量的動態平衡，該結構的核心部件為感壓膜片和彈簧，感壓膜片感應閥門入口和平衡閥芯內腔之間的壓，在此壓差作用下調節可變流道的流通面積，保持壓差基本恒定，從而保持流量不變。

三、特點

1、等百分比控制特性；
2、保持調節閥兩端壓差恒定；
3、電子預設定MAX流量，方便現場調試；
4、具有故障自動診斷和報警功能，電源帶過載保護功能；
5、行程自動檢測功能；
6、該閥門的調節閥芯采用直行程設計，提供調節型和開關型兩種執行器。

四、參數表

公稱通徑：DN15~DN32	工作溫度：-10℃~120℃
承壓等級：PN25	工作介質：空調冷熱水、乙/丙二醇溶液
連接方式：螺紋連接	連接標準：EN1092-1/2 GB/T 7306.1-2000
流量誤差：≤5％	工作電壓：24VAC
控制信號：0~10VDC/4~20mA	工作壓差范圍：30~400KPa
執行器防護等級：IP43	控制特性：等百分比特性

五、零部件材質

動態平衡電動調節閥零件

序號	名稱	材質	序號	名稱	材質
1	閥體	黃銅	2	閥芯	黃銅/不銹鋼
3	彈簧	不銹鋼	4	膜片	EPDM
5	阻斷片	EPDM	6	閥桿	不銹鋼

六、技術參數

型號	口徑	壓差范圍（KPa）	流量范圍（m3/h）	執行器力量（N）	運行時間（S）
S-EFV11-16T-15	DN15	30-400	0.15-1.4	120	50
S-EFV11-16T-20	DN20	30-400	0.15-1.4	120	50
S-EFV11-16T-25	DN25	30-400	0.2-2.4	200	60
S-EFV11-16T-32	DN32	30-400	0.5-4.0	200	60

七、外形尺寸表

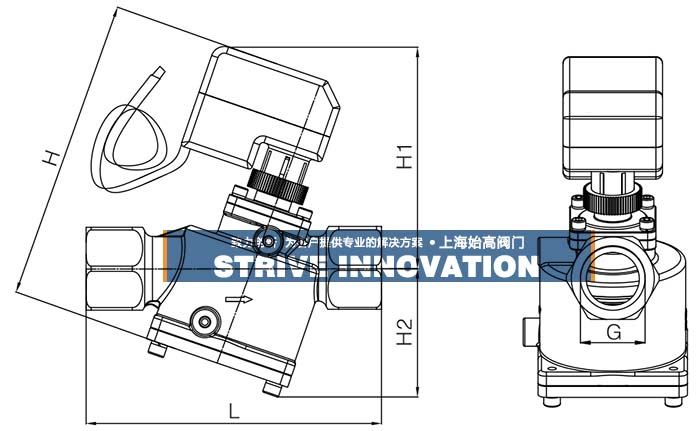

動態平衡電動調節閥尺寸

口徑	L	H	H1	H2	G
15	120	123	122.5	55.5	G1/2
20	120	123	122.5	55.5	G3/4
25	140	127	127	64.5	G1
32	178	134	134	75.5	G1-1/4

八、安裝說明

安裝說明

1、安裝前請詳細閱讀說明書，檢查產品信號和參數，根據要求設定工作電壓和輸入信號；
2、盡可能保證垂直安裝，預留空間以方便維護；
3、安裝時應注意保證水流方向與閥體上箭頭所指方向一致；
4、建議設計系統旁路連通，灌裝時應該有旁路將管路中雜質沖洗干凈，否則可能會引起閥門堵塞；
5、安裝時應保證閥門前后預留一定長度的直管段，一般在進口預留管道直徑10倍長度的直管段，出口預留管道直徑5倍長度的直管段。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的動態平衡電動調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
