不銹鋼氣動襯氟球閥

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

不銹鋼氣動襯氟球閥參數表

產品品牌：	始高閥門	產品名稱：	不銹鋼氣動襯氟球閥
產品型號：	Q641F46-16P	閥體材質：	不銹鋼
連接方式：	法蘭	適用壓力：	PN16
公稱通徑：	DN15~DN200	驅動方式：	氣動
適用介質：	水、氣、油等	適用溫度：	-20℃-150℃
執行器形式：	AT氣動執行器/AW氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關型、智能調節型	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

不銹鋼氣動襯氟球閥由活塞式氣動執行器和不銹鋼襯氟球閥組成，結構形式為浮動直通式，連接形式為法蘭，閥體內襯有F46聚全氟乙丙烯，F(xiàn)4聚四氟乙烯，PFA可溶性聚四氟乙烯，F(xiàn)3，F(xiàn)2等材料。閥球為與閥桿一體式金屬嵌件外包氟塑料工藝制造，閥座采用聚四氟乙烯，耐強酸，強堿腐蝕。有金屬材料作為外殼，強度比塑料閥門高，耐壓也更高。適用于化工，氯堿行業。配裝氣動執行器和相應附件后，可以遠程自控控制。不銹鋼氣動襯氟球閥Q641F46是采用氟塑料作為內襯，殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。

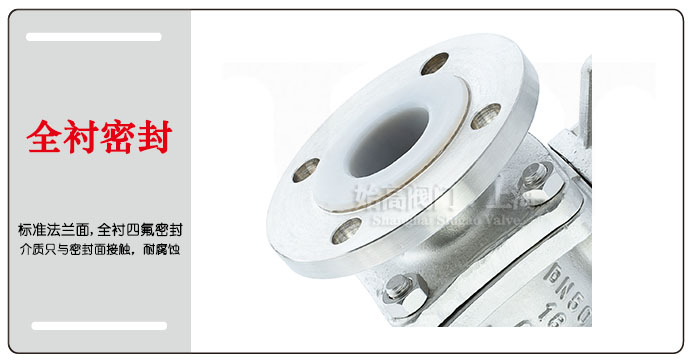

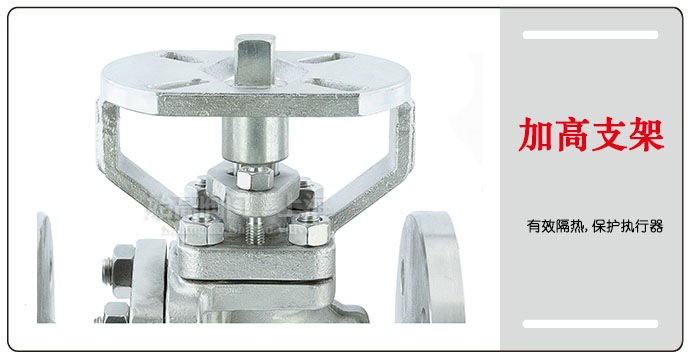

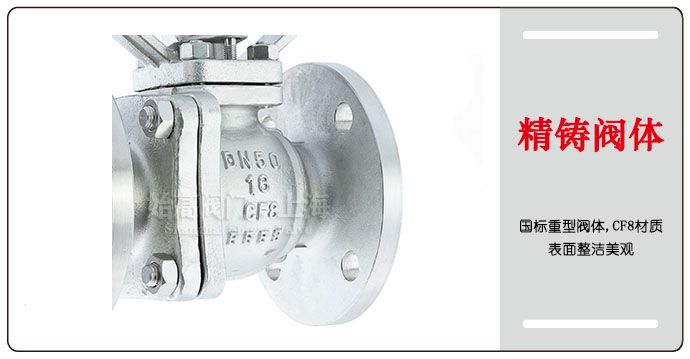

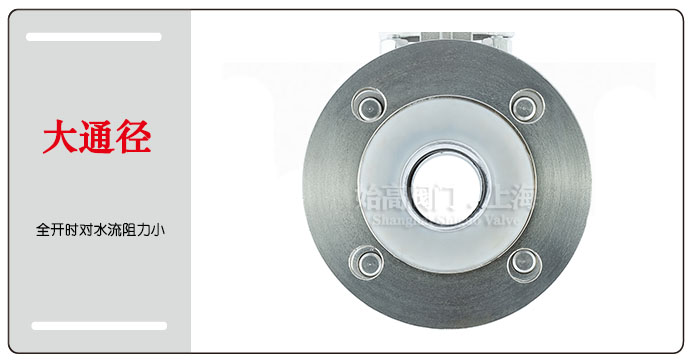

閥門細節Details of valves

外形尺寸Overall Dimension

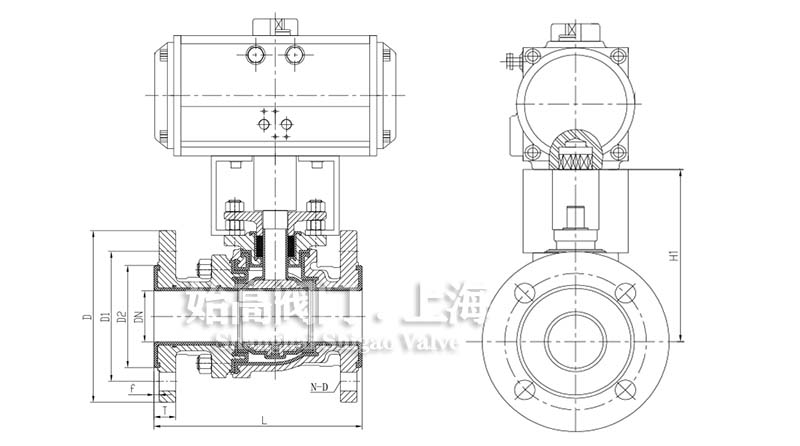

不銹鋼氣動襯氟球閥尺寸圖

DN	L	H1	D	D1	D2	T	f	n-d
15	140	88	95	65	45	16	2	4-14
20	140	93	105	75	58	16	2	4-14
25	150	100	115	85	68	18	2	4-14
32	165	120	140	100	78	18	2	4-18
40	180	126	150	110	88	18	2	4-18
50	200	135	165	125	102	18	2	4-18
65	220	170	185	145	122	18	2	8-18
80	250	185	200	160	138	20	2	8-18
100	280	215	220	180	158	20	2	8-18
125	320	225	250	210	188	22	2	8-18
150	360	230	285	240	212	22	2	8-22
200	457	260	340	295	268	24	2	12-22

結語Conclusion

不銹鋼氣動襯氟球閥是為強腐蝕性介質管路的自動啟閉控制而設計的。襯氟球閥主要用于對生產過程中酸堿等強腐蝕性介質的調節或切斷。采用氟塑料襯里，殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，因此襯氟球閥可在-50℃~180℃范圍內長期使用于許多濃度的腐蝕性管路、管線工作。具有連接簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的不銹鋼氣動襯氟球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
