動態平衡電動調節閥

產品信息
產品型號：S-EFV41-16F	021-31261651
產品口徑：DN40-DN250	www.hsbf-brake.com
產品壓力：1.6	[email protected]
產品材質：球墨鑄鐵	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

動態平衡電動調節閥

動態平衡電動調節閥摘要：

動態平衡電動調節閥應用于空調系統如預冷空調箱（PAU）、空調箱（AHU）、新風機組（MAU）等末端設備或者采暖系統板換等末端設備，根據空調區域溫度需求和控制系統信號調節被控末端流量，并維持管網壓差恒定，確保被控末端不受管網系統中其他設備運行影響，保持系統節能、穩定運行。

產品品牌：	始高閥門	產品名稱：	動態平衡電動調節閥
產品型號：	S-EFV41-16F	閥體材質：	球墨鑄鐵
連接方式：	法蘭	適用壓力：	PN16
公稱通徑：	DN40-DN250	適用介質：	水、熱水等
驅動方式：	電動	制造標準：	國標GB、美標ANSI/API

一、產品閥概述

二、工作原理

動態平衡電動調節閥結構分為流量調節結構和動態平衡結構兩部分。流量調節結構可完成閥門流量的設定和調節，配合執行器可實現閥門的電動調節、開關功能。動態平衡結構可實現閥門流量的動態平衡，該結構的核心部件為感壓膜片和彈簧，感壓膜片感應閥門入口和平衡閥芯內腔之間的壓，在此壓差作用下調節可變流道的流通面積，保持壓差基本恒定，從而保持流量不變。

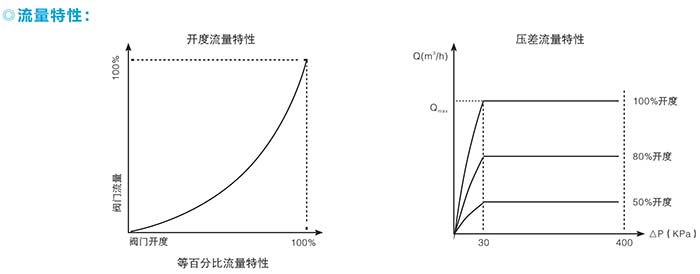

流量特性

三、特點

1、等百分比控制特性；
2、保持調節閥兩端壓差恒定；
3、電子預設定MAX流量，方便現場調試；
4、具有故障自動診斷和報警功能，電源帶過載保護功能；
5、行程自動檢測功能；
6、該閥門的調節閥芯采用角行程設計，驅動扭矩小，流量范圍大且控制準確，閥門整體尺寸小。

四、參數表

公稱通徑：DN40~DN250	工作溫度：-10℃~120℃
承壓等級：PN16	工作介質：空調冷熱水、乙/丙二醇溶液
連接方式：法蘭連接	連接標準：EN1092-1/2 GB/T 17241.6-2008
流量誤差：≤5％	工作電壓：24VAC
控制信號：0~10VDC/4~20mA	工作壓差范圍：30~420KPa
執行器防護等級：IP54/65	控制特性：等百分比特性

五、零部件材質

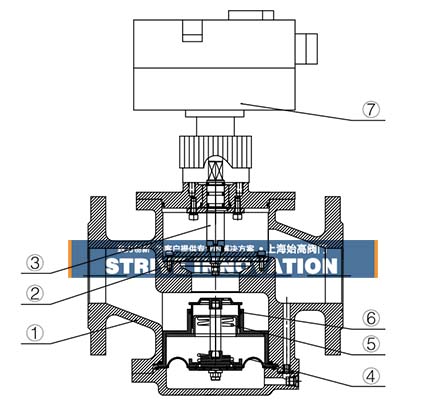

動態平衡電動調節閥結構示意圖

序號	名稱	材質	序號	名稱	材質
1	閥體	球墨鑄鐵	2	閥芯	不銹鋼
3	閥桿	不銹鋼	4	膜片	EPDM
5	彈簧	不銹鋼	6	密封材料	NBR
7	執行器	阻燃PC+壓鑄鋁	8	執行器內件	增強POM

六、技術參數表

型號	口徑	壓差范圍（KPa）	流量范圍（m3/h）	執行器力量（N）	運行時間（S）
S-EFV41-16F-40	DN40	30-420	1-8	25	120
S-EFV41-16F-50	DN50	30-420	1.5-14	25	120
S-EFV41-16F-65	DN65	30-420	2-24.5	25	120
S-EFV41-16F-80	DN80	30-420	3-35	65	120
S-EFV41-16F-100	DN100	30-420	5-50	65	120
S-EFV41-16F-125	DN125	30-420	8-70	100	140
S-EFV41-16F-150	DN150	30-420	12-100	100	140

七、外形尺寸表

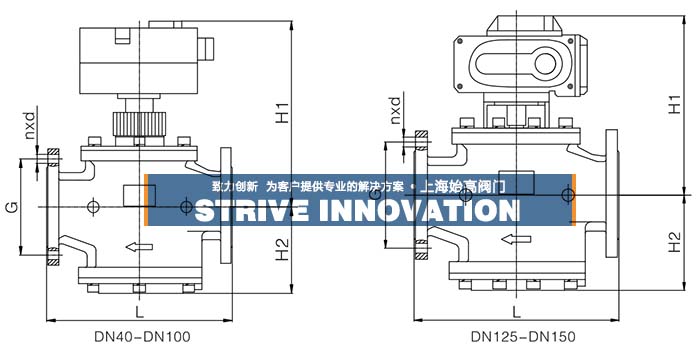

動態平衡電動調節閥尺寸

口徑	G	n-d	L	H1	H2
40	110	4-18	200	240	92
50	125	4-18	230	255	110
65	145	4-18	290	265	136
80	160	8-18	310	280	142.5
100	180	8-18	350	300	148.5
125	210	8-18	400	335	188
150	240	8-22	480	370	205

八、安裝說明

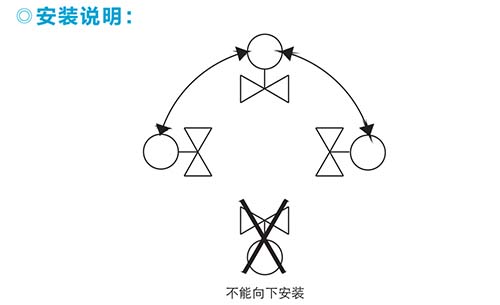

安裝說明

1、安裝前請?jiān)敿?xì)閱讀說明書，檢查產品信號和參數，根據要求設定工作電壓和輸入信號；
2、盡可能保證垂直安裝，預留空間以方便維護；
3、安裝時應注意保證水流方向與閥體上箭頭所指方向一致；
4、建議設計系統旁路連通，灌裝時應該有旁路將管路中雜質沖洗干凈，否則可能會引起閥門堵塞；
5、安裝時應保證閥門前后預留一定長度的直管段，一般在進口預留管道直徑10倍長度的直管段，出口預留管道直徑5倍長度的直管段。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的動態平衡電動調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
