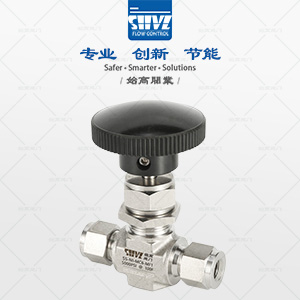

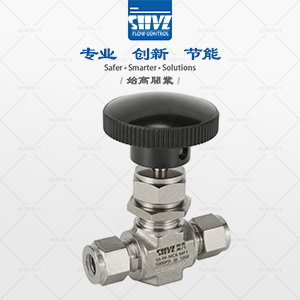

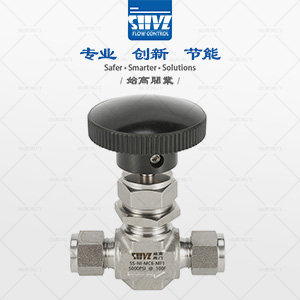

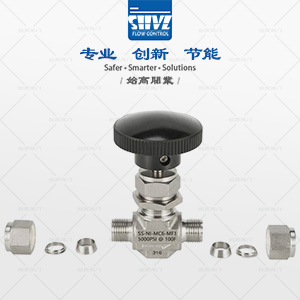

NI - 卡套針型閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	卡套針型閥
產品型號：	NI	閥體材質：	不銹鋼316、鈦、哈氏合金、蒙乃爾合金等
連接方式：	承插SW	公稱通徑：	1/8"~3/4"、3mm~14mm
流通形式：	直通式、角式、三通式	適用介質：	水、氣等
適用溫度：	PTFE填料：-54℃~232℃(-65℉~450℉)\|PEEK填料：-54℃~260℃(-65℉~500℉)\|石墨填料：-54℃~649℃(-65℉~1200℉)	工作壓力：	3000psi(260bar)~5000psi(340bar)

一、卡套針型閥概述

卡套針型閥采用一體式鍛件閥體設計，可替代美國世偉洛克(swagelok)等進口針型閥。針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥。儀表針型閥是儀表測量管路系統中重要組成部分，主要由截止閥和球閥，其功用是開啟或切斷管道通路用。

二、卡套針型閥參數表

流量通徑：2.0mm，4.4mm，6.4mm，9.5mm	接口類型及尺寸：1/8"-3/4"
工作壓力：3000psig(206bar)-5000psig(345bar)	工作溫度：-53℃-315℃
閥體材質：316不銹鋼	密封面材質：與閥體及閥尖材質一致
閥桿選擇：V型，調節型，軟閥尖	流向選擇：直通型，90°直角型

三、卡套針型閥的特點

1、動載何密封設計，填料螺母可外部調整。
2、設計緊湊合理造型美觀大方。
3、閥體采用整體式(精鑄和鍛壓形閥體結構)。
4、兩件式填料設計，減少了閥桿填料的磨損，填料可通過上部的碟簧自行補償減少手輪的操作扭矩。

四、卡套針型閥尺寸表

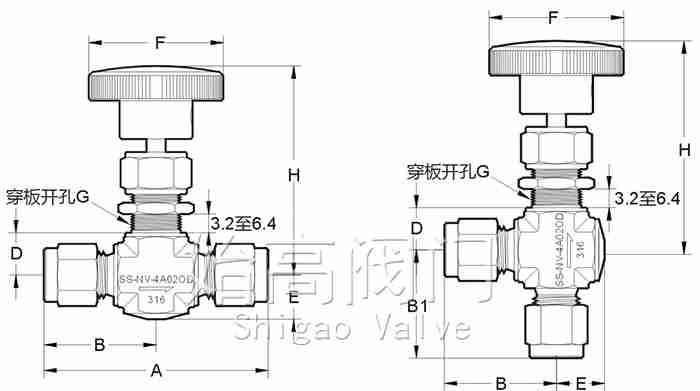

卡套針型閥尺寸圖

入口-出口	尺寸	CV	流量通徑 mm	A	B	B1	D	E	F	G	H
英制雙卡套接頭	1/8 in	0.09	2.0	49.6	24.8		11.2	7.9	25.4	14.1	57.9
	1/4 in	0.37	4.4	57.8	28.75		11.2	9.7	35.1	14.1	63.5
	3/8 in	0.73	6.4	65.6	32.8		14.0	12.7	47.8	19.8	75.4
	1/2 in	0.73	6.4	71.0	35.5		14.0	12.7	47.8	19.8	75.4
	1/2 in	1.80	9.5	96.5	48.25		19.1	19.1	76.2	26.2	99.3
	3/4 in	1.80	9.5	96.5	48.25		19.1	19.1	76.2	26.2	99.3
內螺紋 PT-NPT	1/8 in	0.09	2.0	47.8	23.9		11.2	7.9	25.4	14.1	57.9
	1/8 in	0.37	4.4	41.1	20.6		11.2	9.7	35.1	14.1	63.5
	1/4 in	0.73	6.4	53.8	26.9		14.0	12.7	47.8	19.8	75.4
	3/8 in	1.80	9.5	76.2	38.1		19.1	19.1	76.2	26.2	98.6
	1/2 in	1.80	95	76.2	38.1		19.1	19.1	76.2	26.2	98.6

五、使用說明

1、針型閥在儀表測量管道系統中起啟閉管道路之用，主要有：電站儀表系閥門，變送器配套閥組，波紋管針型閥，油田專用針型閥，油田取樣用針型閥，美標針型閥等。
2、本司提供的儀表閥門安裝拆卸方式有對焊式，卡套式，螺紋和法蘭連接等形式，具有安裝拆卸方便，密封性能好，耐高溫，高壓等特點。
3、本司提供的針型閥門，選材優良，制造精密，材料在加工前均經過物理性能和化學性能試驗，關閉件的密合形式采用閥桿、閥瓣滾壓而成，閥瓣針型不易磨損，密封性強、關閉牢靠。密合面熱處理后硬度較高，有關技術條件均符合國家相關標準，使用壽命高于國內同類產品。
4、對于高溫、高壓儀表閥門的密封填料本廠采用新材料柔性石墨，此材料密封、耐高溫、耐高壓、耐腐蝕等性能均較好。
