PVDF旋啟式止回閥

產品信息
產品型號：H44F-10F	021-31261651
產品口徑：DN15-DN300	www.hsbf-brake.com
產品壓力：1.0MPa	[email protected]
產品材質：PVDF	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

PVDF旋啟式止回閥

PVDF旋啟式止回閥摘要：

PVDF旋啟式止回閥型號為H44F-10F，主要起到自動阻止流體倒流，只允許介質向一個方向流動，自動工作，以防止發生事故。又稱(逆止閥、單向閥、逆流閥和背心閥）。 PVDF：聚偏氟乙烯簡稱F-2。英文名稱為Poly Vinylidene Fluoride，簡稱PVDF，分子量為40~60萬。

產品品牌：	始高閥門	產品名稱：	PVDF旋啟式止回閥
產品型號：	H44F-10F	閥體材質：	PVDF
連接方式：	法蘭	適用壓力：	PN10
公稱通徑：	DN15~DN300	適用介質：	水、腐蝕性介質等
驅動方式：	自動	制造標準：	國標GB、美標ANSI/API

一、產品概述

PVDF旋啟式止回閥型號為H44F-10F，主要起到自動阻止流體倒流，只允許介質向一個方向流動，自動工作，以防止發生事故。又稱(逆止閥、單向閥、逆流閥和背心閥）。

PVDF：聚偏氟乙烯簡稱F-2。英文名稱為Poly Vinylidene Fluoride，簡稱PVDF，分子量為40~60萬。

PVDF是60年代發展的含氟塑料之一，他是用三氟乙烯、氫氟酸與鋅粉等作用生成單體，再經聚合生成白色結晶固體，屬均聚物。

PVDF分子結構規整性較大，分子中氟原子和氫原子大小相似，高分子鏈的排列緊密，并存在著較強的氫鍵效應，因此聚合物的拉伸強度，壓縮強度及沖擊韌性都比較大。PVDF的熔點較低（170℃左右），因此加工性能良好，成型方便，可用一般熱塑料的加工方法（如注射、模壓、擠出、吹塑等工藝成型）。

PVDF的化學穩定性良好，具有優良的耐化學腐蝕性和良好的耐熱穩定性，可在-62℃~150℃溫度范圍內長期使用。同時解電常數大，是良好的絕緣材料之一。能耐除PH＞12的強堿、高濃度酸類、丁酮、強溶劑外的所有鹽、酸、鹵素燈介質。不燃，耐疲折斷、康磨損、自潤滑性能好，雖原料進口，價格昂貴，一次性投入大，但以其優良耐腐蝕性能和使用壽命、安全系數高、減少維修，將給您帶來滿意的綜合經濟效益。

二、參數表

閥門品牌：上海始高閥門	公稱通徑：DN15-DN300
閥體材質：PVDF	結構形式：旋啟式閥瓣
適用介質：腐蝕性化學介質	連接方式：法蘭

三、特點

1、防止液體的逆流現象，保護泵設備等。
2、由于是懸臂式止回閥，對流體阻力較小。
3、全塑料材料制造，適用酸堿等腐蝕性流體。
4、不僅可從配管上拆卸閥體，而且可打開閥帽，進行內部維護。

四、零部件材質

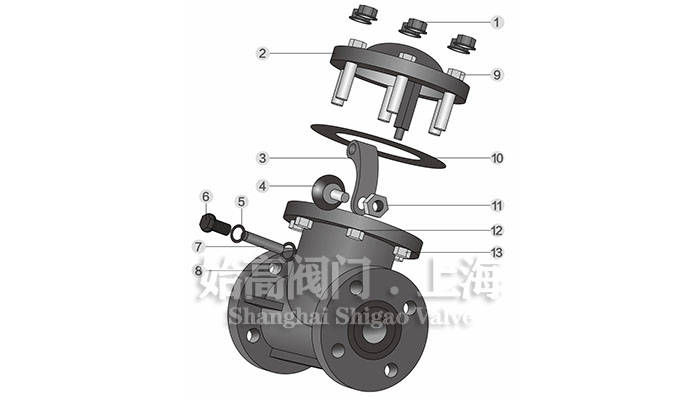

塑料旋啟式止回閥結構

序號	名稱	材質
1	螺帽蓋	FRPP/PVDF/CPVC/UPVC/PPH
2	閥蓋	FRPP/PVDF/CPVC/UPVC/PPH
3	搖桿	EPDM、FPM
4	封蓋	FRPP/PVDF/CPVC/UPVC/PPH
5	密封圈	EPDM、FPM
6	密封螺母	FRPP/PVDF/CPVC/UPVC/PPH
7	連接桿	FRPP/PVDF/CPVC/UPVC/PPH
8	閥體	FRPP/PVDF/CPVC/UPVC/PPH
9	六角螺栓	鋼、不銹鋼
10	橡膠墊片	EPDM、FPM
11	六角螺栓	FRPP/PVDF/CPVC/UPVC/PPH
12	墊片	鋼、不銹鋼

五、外形尺寸表

PVDF旋啟式止回閥尺寸

DN	D				D1			n-φ			L		T
DN	D	JIS	DIN	ANSI	JIS	DIN	ANSI	JIS	DIN	mm-ANSI	DIN	ANSI	DIN	ANSI
25	85	90	85	3.13	125	115	425	4-19	4-14	4-0.63	160	6.30	16	0.63
32	100	100	100	3.94	140	145	5.71	4-19	4-18	4-0.71	170	6.70	18	0.71
40	110	105	110	3.88	140	150	5.00	4-19	4-18	4-0.63	180	7.09	18	0.71
50	125	120	125	4.74	155	165	5.98	4-19	4-18	4-0.75	200	7.87	21	0.82
65	145	140	145	5.49	175	185	7.01	4-19	4-18	4-0.75	240	9.45	23	0.90
80	160	150	160	6.00	185	200	7.52	8-19	8-18	4-0.75	260	10.24	25	0.98
100	180	175	180	7.50	210	220	9.02	8-19	8-18	8-0.75	300	11.81	26	1.02
125	210	210	210	8.50	250	250	10.00	8-23	8-18	8-0.87	350	13.78	27	1.06
150	240	240	240	9.51	280	280	10.98	8-23	8-23	8-0.87	400	15.75	27	1.06
200	295	290	295	11.75	330	340	13.50	12-23	12-23	8-0.87	500	19.69	34	1.34
250	350	355	350	14.3	390	390	16	12-23	12-23	12-0.98	585	23	38	1.50
300	400	400	400	17	455	455	19	12-23	12-23	12-0.98	585	23	40	1.57

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的PVDF旋啟式止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
