JM744X膜片式快開排泥閥
| 產品信息 | |
| 產品型號:JM744X | 021-31261651 |
| 產品口徑:DN100-DN300 | www.hsbf-brake.com |
| 產品壓力:1.0MPa | [email protected] |
| 產品材質:鑄鐵、球墨鑄鐵、碳鋼 | 資料下載 |
| . 詢價請直接撥打021-31261651至銷售部,或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
JM744X膜片式快開排泥閥摘要:
JM744X膜片式快開排泥閥采用雙室隔膜傳動機構替代活塞式,無運動磨損,壽命長。主要用途是它安裝在各類沉淀水池的底部壁外,用以排除池底的泥沙及污物。膜片式快開排泥閥用于沉淀水池來排除池底的泥沙及污物。隔膜式液壓、氣動快開排泥閥是一種由液壓或氣動源作執行機構的角型截斷類閥門。
| 產品品牌: | 始高閥門 | 產品名稱: | JM744X膜片式快開排泥閥 |
| 產品型號: | JM744X | 閥體材質: | 鑄鐵、球墨鑄鐵、碳鋼 |
| 連接方式: | 法蘭 | 適用壓力: | PN16 |
| 公稱通徑: | DN100-DN300 | 適用介質: | 水、污水等 |
| 驅動方式: | 氣動 | 制造標準: | 國標GB、美標ANSI/API |
一、JM744X膜片式快開排泥閥概述
JM744X膜片式快開排泥閥采用雙室隔膜傳動機構替代活塞式,無運動磨損,壽命長。主要用途是它安裝在各類沉淀水池的底部壁外,用以排除池底的泥沙及污物。

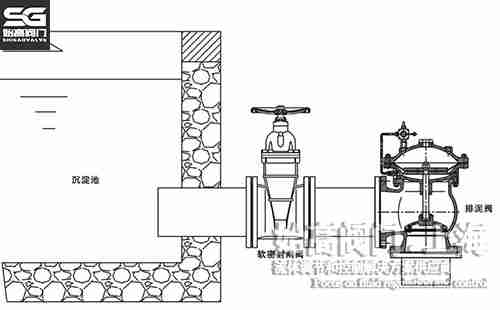

膜片式快開排泥閥用于沉淀水池來排除池底的泥沙及污物。隔膜式液壓、氣動快開排泥閥是一種由液壓或氣動源作執行機構的角型截斷類閥門。通常成排安裝在沉淀池底部外側壁,用以排除池底沉淀的泥沙和污物。該閥由尼龍強化橡膠隔膜將閥門分為兩個腔室,接通液壓或氣動源,采用電動或手動二位四通換向閥控制,實現快速排泥。該閥將隔膜代替活塞,無運動摩擦,更適用于泥漿等顆粒介質,大大提高了閥門的使用壽命。
二、JM744X膜片式快開排泥閥的特點
1、采用雙室隔膜傳動機構替代活塞式閥門,無運動摩擦,不會因雜質而產生漏水,對泥沙淤泥不敏感,不需要潤滑,無機械磨損產生。
2、密封性能好,采用襯膠閥板,閥座采用斜度開口不易沉積泥沙雜質。
3、驅動介質壓力低,無需另設加壓泵或空壓機,采用手動換向閥或電磁四通換向閥向閥集中控制,控制操作方便。
4、經久耐用,使用壽命長。
三、JM744X膜片式快開排泥閥參數表
| 公稱通徑:DN100-DN300 | 公稱壓力:1.0MPa |
| 適用介質:水、污水 | 適用溫度:0℃-80℃ |
| 閥體材質:鑄鐵、球墨鑄鐵、鑄鋼 | 法蘭連接標準:GB/T17241.6-98 |
| 序號 | 名稱 | 材料 |
| 1 | 閥蓋 | 灰鑄鐵、球墨鑄鐵、不銹鋼、碳鋼 |
| 2 | 膜片 | 丁腈尼龍強化橡膠、三元乙丙尼龍強化橡膠 |
| 3 | 中蓋 | 球墨鑄鐵、不銹鋼、碳鋼 |
| 4 | 閥桿 | 不銹鋼 |
| 5 | 閥盤 | 球墨鑄鐵、不銹鋼、碳鋼 |
| 6 | 閥體 | 灰鑄鐵、球墨鑄鐵、不銹鋼、碳鋼 |
| 公稱壓力 | 0.6 | 1.0 | 1.6 | 2.5 |
| 殼體試驗壓力 | 0.9 | 1.5 | 2.4 | 3.75 |
| 高壓水密封試驗壓力 | 0.66 | 1.1 | 1.76 | 2.75 |
| 低壓水密封試驗壓力 | 0.05 | 0.05 | 0.05 | 0.05 |
| 設計制造 | CJ/T 196-2004膜片式快開排泥閥 | |||
| 驅動介質 | 清水、氣等或按訂貨合同要求 | |||
| 驅動壓力 | 0.15-0.5MPa | |||
| 法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010等 | |||
| 壓力試驗 | GB/T 13927-2008工業閥門壓力試驗 | |||

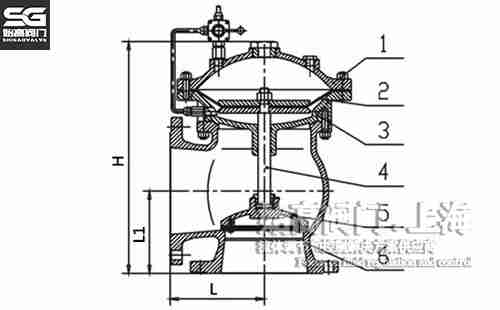

四、JM744X膜片式快開排泥閥尺寸表

| DN | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
| H1 | 340 | 370 | 440 | 530 | 615 | 710 | 810 | 910 |
| L1 | 135 | 145 | 175 | 225 | 260 | 280 | 305 | 340 |
| L2 | 125 | 125 | 145 | 185 | 205 | 245 | 270 | 310 |
三、產品結構原理



三、產品結構原理
三、產品結構原理

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的JM744X膜片式快開排泥閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。
