電磁液動三通排泥閥

產品信息
產品型號：J145X	021-31261651
產品口徑：DN100-DN400	www.hsbf-brake.com
產品壓力：1.0MPa	[email protected]
產品材質：鑄鐵、球鐵、鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、電磁液動三通排泥閥概述

J145X電磁液動三通排泥閥(雙作用排泥閥)主要由閥體、閥板、閥桿以及電磁換向閥組成。雙作用排泥閥具有操作簡單、啟閉靈活、密封可靠、無噪音等特點，是實現自動控制、集中控制和遠程控制的理想設備。主要安裝于過濾池過清水和反沖洗排污閥，也可用于控制過濾池的進水和排水。

二、電磁液動三通排泥閥參數表

公稱通徑：DN100-DN400	公稱壓力：1.0MPa、1.6MPa
閥體材質：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼	適用溫度：≤80℃
適用介質：水、污水	連接方式：法蘭

三、產品圖片

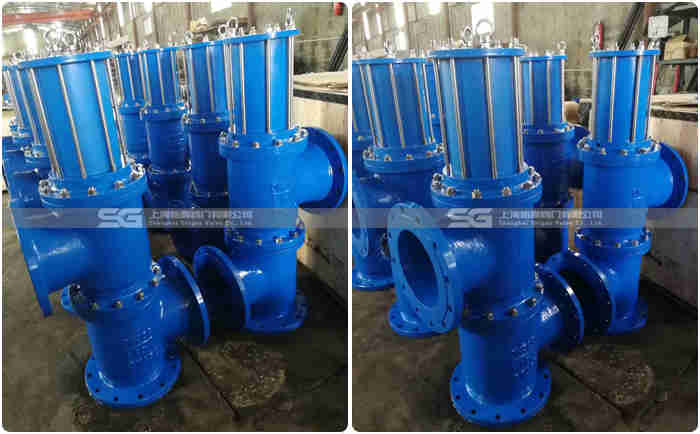

J145X電磁液動三通排泥閥實拍

四、電磁液動三通排泥閥尺寸表

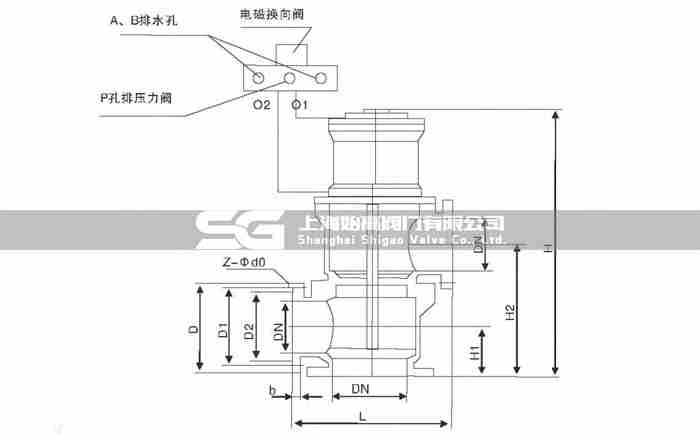

J145X電磁液動三通排泥閥尺寸圖

DN	H	H1	L	D	D1	Z-D	接管螺紋
100	800	150	360	220	180	4-19	1/2"
150	940	170	400	285	240	8-23	1/2"
200	1000	190	460	340	295	8-23	1/2"
250	1200	220	560	395	350	12-23	1/2"
300	1350	270	590	445	400	12-23	3/4"
350	1500	300	650	505	460	16-23	3/4"
400	1620	325	700	565	515	16-28	1"

五、安裝說明

J145X電磁液動三通排泥閥安裝圖

給電磁換向閥輸入電源和驅動壓力源,操縱控制開關，電磁換向閥通電，驅動介質由電磁換向閥 P孔經O2孔進入液壓缸的下腔，推動活塞并帶動閥桿及閥板向上運動，關閉過濾池與清水池之間的通道，同時開啟反沖洗通道，達到對過濾池進行反沖洗的目的。在向上過程中，液壓缸上腔的介質由電磁換向閥的O1孔經A孔排出。反之，對電磁換向閥斷電，驅動介質由電磁換向閥 P孔經O1孔進入液壓缸的上腔，推動活塞并帶動閥桿及閥板向下運動，關閉反沖洗通道，同時開啟過濾池與清水池之間的通道，濾池后的清水流向清水池。在向下過程中，液壓缸上腔的介質由電磁換向閥的O1孔經A孔排出。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電磁液動三通排泥閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
