法蘭動態流量平衡閥

產品信息
產品型號：S-FV41-16C	021-31261651
產品口徑：DN50-DN800	www.hsbf-brake.com
產品壓力：1.6MPa-2.5MPa	[email protected]
產品材質：球墨鑄鐵	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、法蘭動態流量平衡閥相關概述

S-FV41-16C/25C法蘭動態流量平衡閥用于需要進行流量控制的水系統中，尤其適用于供熱、空調等非腐蝕性液體介質的流量控制。運行前一次性調節，即可使系統流量自動恒定在要求的設定值。能使系統流量自動平衡在要求的設定值；能自動消除水系統中因各種因素引起的水力失調現象，保持用戶所需流量，克服冷熱不均，提高供熱，空調的室溫合格率；能有效地克服大流量、小溫差的不良運行方式，提高系統能效，實現經濟運行。

二、法蘭動態流量平衡閥的特點

1、可在工作壓差范圍內準確的控制管路流量，使整個系統能時刻保持平衡。
2、無需對整個管道進行繁瑣的阻力計算。
3、無需人工調節，可省去大量大力，安裝空間也不受限制，同時也避免了人為的破壞性調節。
4、能夠防止因流量過大而造成對設備的損耗，提高設備的耐用性和安全性。
5、整個水系統簡潔、可靠，無需安裝同程管道，節省投資、安裝及材料費用。

三、法蘭動態流量平衡閥參數表

公稱通徑：DN50-DN800	公稱壓力：1.6MPa-2.5MPa
適用介質：水	適用溫度：0℃-100℃
閥體材質：球墨鑄鐵	連接方式：法蘭
閥膽材質：不銹鋼	流量誤差：±5％

四、法蘭動態流量平衡閥尺寸表

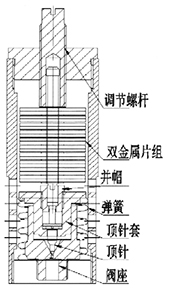

法蘭動態流量平衡閥尺寸圖法蘭動態流量平衡閥安裝示意圖

口徑	B	C	D	E	F	G
50	99	125	165	38	239	218
65	122	145	185	38	239	218
80	132	160	200	38	239	218
100	156	180	220	38	365	270
125	184	210	250	38	365	295
150	211	240	285	38	410	354
200	265	295	340	38	436	435
250	320	355	405	38	456	488
300	370	410	460	38	466	565
350	448	490	550	38	479	700
400	503	550	620	38	504	790
450	548	640	670	38	517	800
500	609	660	730	38	520	880
600	720	770	845	38	554	1050
800	928	990	1085	38	557	1260

五、法蘭動態流量平衡閥壓差表

口徑	壓差范圍(KPa)	流量范圍(m3/h)
50	22-210	4.0-36
65	22-210	4.0-36
80	22-210	4.0-36
100	22-210	4.0-72
125	22-210	4.0-108
150	22-210	4.0-180
200	22-210	4.0-213
250	22-210	4.0-468
300	22-210	4.0-720
350	22-210	4.0-828
400	22-210	4.0-1080
450	22-210	4.0-1332
500	22-210	4.0-1692
600	22-210	4.0-2304
800	22-210	4.0-3420

六、相關應用

法蘭動態流量平衡閥安裝在回水管上，按照閥體的箭頭指示方向安裝，否則閥門無法正常工作，新系統啟動前要進行管路清洗，DN50以下的閥門將閥膽取出，或者采用旁路的方法進行。安裝時特別注意不要同口徑不同流量的閥門之間混裝。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的法蘭動態流量平衡閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
