對夾動態流量平衡閥

產品信息
產品型號：S-FV71-25C	021-31261651
產品口徑：DN50-DN500	www.hsbf-brake.com
產品壓力：1.6MPa-2.5MPa	[email protected]
產品材質：球墨鑄鐵	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、對夾動態流量平衡閥概述

S-FV71-25C對夾動態流量平衡閥主要用于空調和供熱系統。當水泵揚程變化或系統壓頭變化時，可以確保通過動態流量平衡閥的流量維持或不超過設計流量，一般用在定流量系統。動態平衡：當系統壓差產生波動時，閥芯自動調整可變流道開度，能實現被控區域恒定流量；準確校準的閥芯可確保流量恒定在±5％的偏差范圍內；流量出廠設定，每個尺寸具有多個壓差范圍可供選擇；不需現場調試，減少人力成本；系統變化后，不需對系統進行再平衡設計。

二、工作原理

1、壓差低于最小工作壓差時，閥芯全開，與孔板功能一致，流量隨壓差增大而增大(圖1)。
2、壓差在工作壓差范圍內時，閥芯根據系統壓差的變化改變開度，保證設計流量在±5％的偏差范圍內變化(圖2)。
3、壓差大于最大工作壓差時，閥芯開度最小，與孔板功能一致，流量隨壓差增大而增大(圖3)。
4、在工作壓差范圍內，流量保持恒定(圖4)。

圖1：對夾動態流量平衡閥工作原理1 圖2：對夾動態流量平衡閥工作原理2
圖3：對夾動態流量平衡閥工作原理3 圖4：對夾動態流量平衡閥工作原理4

三、對夾動態流量平衡閥參數表

公稱通徑：DN50-DN500	公稱壓力：1.6MPa-2.5MPa
適用介質：冷熱水、乙/丙二醇溶液	連接方式：對夾連接
閥體材質：球墨鑄鐵	連接標準：GB/T 17241.6,GB/T 9113.1-2000

四、對夾動態流量平衡閥尺寸表

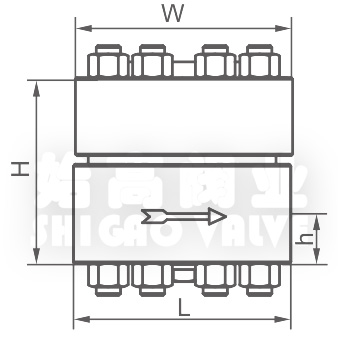

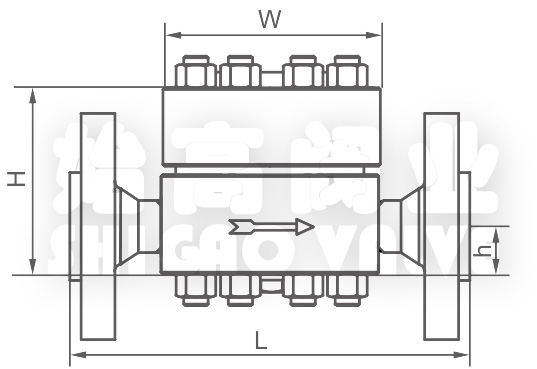

對夾動態流量平衡閥尺寸圖對夾動態流量平衡閥結構圖

口徑	B	A	L
65	65	134	180
80	80	134	180
100	100	167	223
125	125	193	223
150	150	220	223
200	200	280	223
250	250	341	223
300	300	400	223
350	350	448	223
400	400	560	223

五、流量和壓降表

口徑	最少閥芯數	最多閥芯數	△P范圍	流量(m3)	最小壓差
65	1	1	14-220	2-18	14
65	1	1	35-410	3-27	35
80	1	1	14-220	16-31	14
80	1	1	35-410	19-38	35
100	1	1	14-220	16-31	14
100	1	1	35-410	19-38	35
125	1	2	14-220	16-61	14
125	1	2	35-410	19-77	35
150	1	4	14-220	16-122	14
150	1	4	35-410	19-154	35
200	2	7	14-220	32-215	14
200	2	7	35-410	35-270	35
250	4	11	14-220	64-338	14
250	4	11	35-410	77-425	35
300	6	15	14-220	98-460	14
300	6	15	35-410	115-580	35
350	10	19	14-220	160-580	14
350	10	19	35-410	190-730	35

六、相關應用

對夾動態流量平衡閥具有在一定的壓力范圍內限制空調末端設備的較大流量、自動恒定流量的特點，在大型、復雜、空調采暖負荷不恒定的工程中，簡化了系統調試過程，并縮短了調試時間。特別在異程水系統中使用平衡閥，可以容易實現水力工況平衡、滿足設計環境溫度的要求，并且在空調系統的運行過程中末端設備可以不受其他末端的啟停干擾。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的對夾動態流量平衡閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
