ZRHP電動單座調節閥
| 產品信息 | |
| 產品型號：ZRHP |  021-31261651 |
| 產品口徑：DN20-DN200 |  www.hsbf-brake.com |
| 產品壓力：1.6MPa-10.0MPa |  [email protected] |
| 產品材質：鑄鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、電動單座調節閥概述
ZRHP電動單座調節閥是一種頂導向單閥座調節閥，具有結構簡單、密封性能好、流量大、使用可靠等特點。有效而足夠的頂部導向系統克服小開度時的震動，有效使用壽命更長。
二、電動單座調節閥參數表
| 公稱通徑：DN20-DN200 | 公稱壓力：1.6MPa-10.0MPa、150LB-600LB |
| 適用介質：水、氣、油等 | 適用溫度：標準型(-5℃-230℃)、散熱片型(-45℃-≥230℃)、低溫加長型(-196℃--45℃) |
| 連接方式：法蘭(FF、RF、MF、RTJ)、焊接(SW、BW) | 填料材質：V型聚四氟乙烯填料、柔性石墨填料等 |
| 流量特性：直線、等百分比、快開 | 可調范圍：50:1 |
三、執行器參數
| 名稱 | 全電子式電動執行機構(機內控制盒智能一體化型) |
| 用途 | 調節 |
| 供電電壓 | 電源：AC 200V±10％ 50Hz、AC 380V±10％ 50Hz |
| 接頭 |
普通型：電纜引入口 2-PF(G1/2") 隔爆型：可安裝保護套PF(G3/4") |
| 正作用 | 輸入信號增加推桿向下移動，閥門關閉 |
| 反作用 | 輸入信號增加推桿上移動，閥門開啟 |
| 輸入信號 | 輸入/輸出4-20mA DC |
| 滯后 | ≤0.8％FS |
| 直線性 | ≤±1％FS |
| 環境溫度 |
標準型：-10℃-60℃、有空間加熱器：-35℃-60℃、隔爆型：-10℃-40℃ |
| 基本誤差 | ±1 |
| 回差 | ≤1 |
| 死區 | ≤1 |
| 始終點偏差 | ±2.5 |
| 額定行程偏差 | ≤2.5 |
四、電動單座調節閥尺寸表
| 口徑 |
DN20 3/4" |
DN25 1" |
DN32 1-1/4" |
DN40 1-1/2" |
DN50 2" |
DN65 2-1/2" |
DN80 3" |
DN100 4" |
DN125 5" |
DN150 6" |
DN200 8" |
| L | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 420 | 451 | 600 |
| A | 225 | 225 | 255 | 255 | 255 | 255 | 255 | 255 | 310 | 310 | 310 |
| H1 | 128 | 137 | 148 | 152 | 159 | 318 | 230 | 238 | 264 | 331 | 346 |
| H2 | 373 | 373 | 495 | 495 | 495 | 535 | 535 | 535 | 725 | 725 | 725 |
| H3 | 65 | 70 | 70 | 85 | 90 | 102.5 | 107.5 | 125 | 125 | 172.5 | 180 |
| H4 | 87 | 87 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
| H5 | 208 | 208 | 224 | 228 | 228 | 334 | 334 | 342 | 408 | 453 | 482 |
| H6 | 338 | 338 | 402 | 402 | 405 | 627 | 628 | 635 | 698 | 702 | 728 |

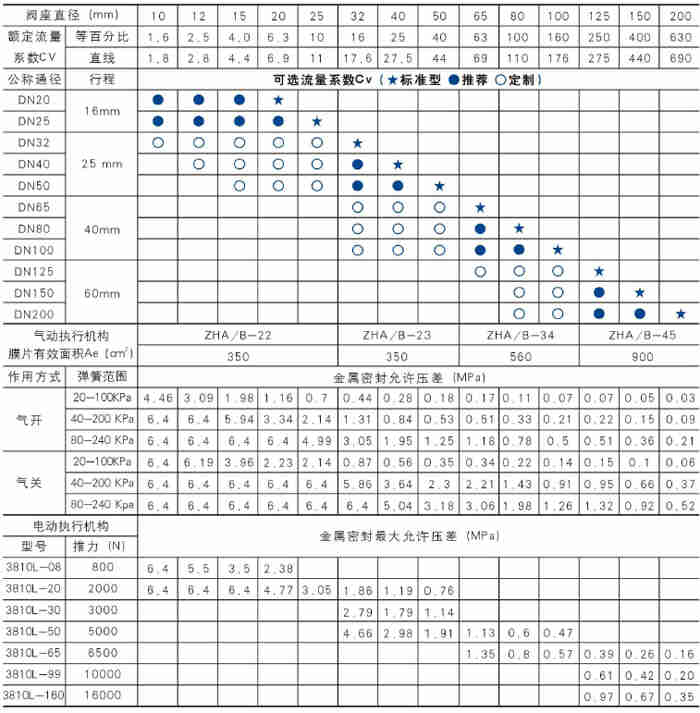

五、選型
六、應用
電動單座調節閥是一種壓力平衡式的調節閥。接受調節儀表來的直流電信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動單座調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
