ZOS1自力式閥后壓力控制閥

產品信息
產品型號：Z0S1	021-31261651
產品口徑：DN15-DN250	www.hsbf-brake.com
產品壓力：1.6MPa-4.0MPa	[email protected]
產品材質：鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、自力式閥后壓力控制閥概述

ZOS1自力式閥后壓力控制閥(閥后壓力控制)，由控制閥門、執行器和一個設定壓力的彈簧組成。適用于非腐蝕性的液體、氣體和蒸汽，在系統管道中的閥后壓力控制，當閥后壓力升高時，控制閥關閉。

二、自力式閥后壓力控制閥參數表

公稱通徑：DN15-DN250	公稱壓力：1.6MPa、4.0MPa
設定值偏差：±8％	閥體材質：鑄鐵(HT200)、鑄鋼(ZG230-450)、不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
閥芯材質：不銹鋼(硬密封)、不銹鋼鑲嵌橡膠圈(軟密封)	壓力平衡：不銹鋼波紋管(DN15-DN125)、平衡膜片(DN150-DN250)

三、執行器參數

有效面積(cm2)	32(DN15-DN100)	80	250	630
壓力設定范圍(MPa)	0.8-1.6	0.1-0.6	0.015-0.15	0.005-0.035
壓力設定范圍(MPa)	0.3-1.2	0.05-0.3	0.01-0.07	0.005-0.035
保證壓力閥正常工作的MIN壓差△P	≥0.05	≥0.04	≥0.01	≥0.005
允許上下膜室之間MAX壓差(MPa)	2.0	1.25	0.4	0.15
材料	膜蓋：鋼板鍍鋅、膜片：EPDM或FKM夾纖維
控制管線、接頭	銅管或鋼管φ10×1(mm)、卡套式接頭：R1/4"

四、性能

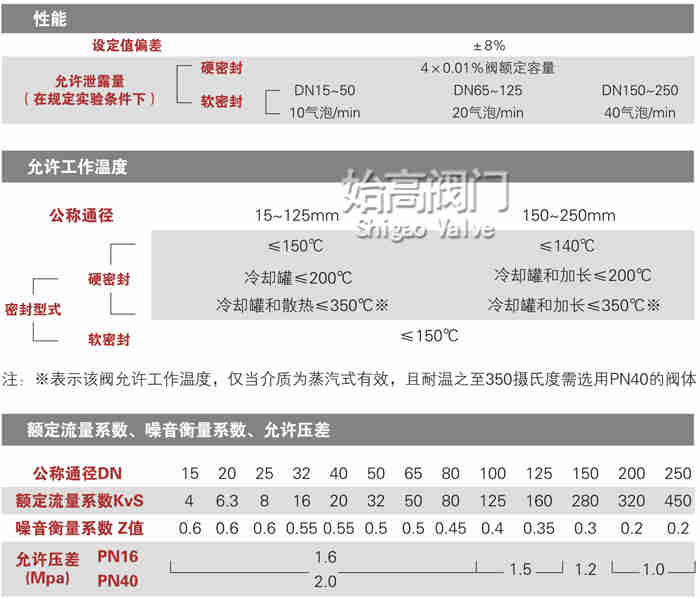

自力式閥后壓力控制閥性能圖

五、自力式閥后壓力控制閥零部件材質

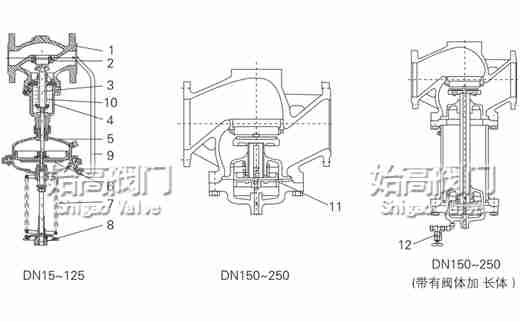

1	閥體	2	閥座	3	閥軸	4	閥蓋	5	膜蓋	6	膜片
7	彈簧	8	調節螺母	9	導壓管	10	波紋管	11	平衡膜片	12	充注閥

六、工作原理

工藝介質的閥前壓力P1經過閥芯、閥座的節流后，變?yōu)殚y后壓力P2。P2經過控制管線輸入到執行器的下膜室內作用在頂盤上，產生的作用力于彈簧的反作用力相平衡，決定閥芯、閥座的相對位置，控制閥后壓力。當閥后壓力P2增加時，P2作用在頂盤上的作用力也隨之增加。此時，頂盤的作用力大于彈簧的反作用力，使閥芯閥關向閥座的位置，知道頂盤的作用力與彈簧反作用力相平衡為止。這時，閥芯與閥座之間的流通面積減少，流阻變大，從而使P2降為設定值。同理，當閥后壓力P2降低時，作用方向與上述相反，這就是閥后壓力調節時的工作原理。當需要改變閥后壓力P2的設定值，可調整調節螺母。
